立式网格结构物料存放周转架

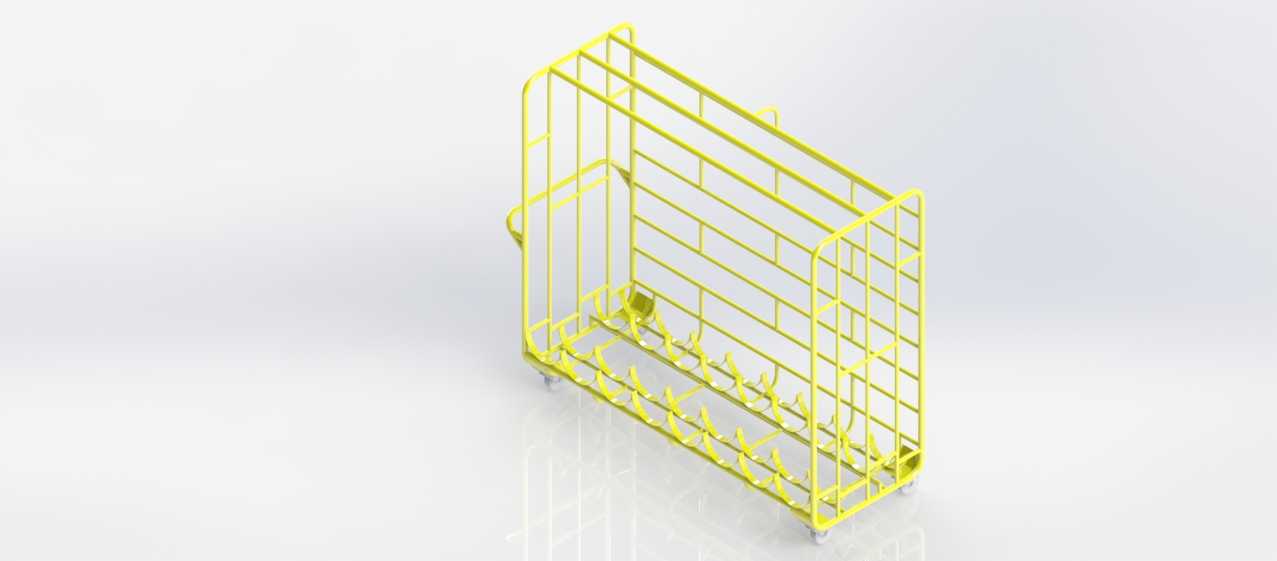

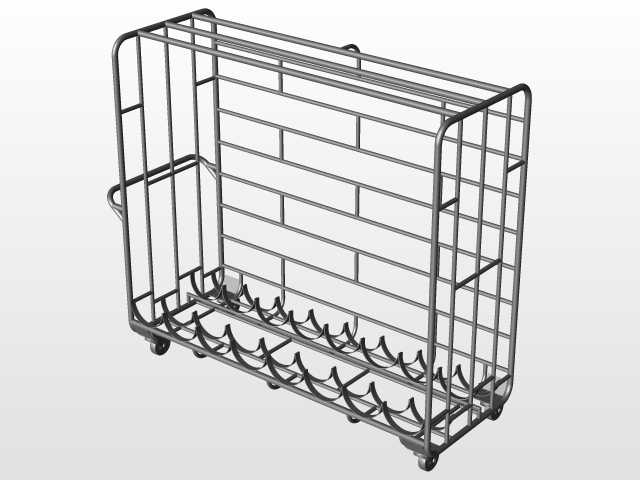

这款立式网格结构的物料存放架，主要应用于生产车间工序间的工件周转、仓储环节的零散物料分类存放，也可适配实验室、加工工位旁的小型零件、工装夹具的就近收纳，解决作业现场物料乱堆、取用耗时的痛点。从结构设计来看，整体采用镂空网格框架构型，主体由等径金属线材弯折焊接成型，侧立面与背面的网格排布做了疏密优化，既保证整体框架的抗扭刚度，避免满载存放时出现侧向形变，又能最大程度降低整体自重，减少底部脚轮的承载负荷。底部设置的多组卡位凸筋，是针对特定柱状、杆状工件的存放需求设计，每个卡位的间距经过反复校核，能保证工件插入后不会出现倾倒、相互磕碰的情况，同时卡位的弯折角度做了圆弧过渡，避免取放工件时刮伤工件表面镀层。框架侧边预留的弧形扶手结构，高度适配成年人站立推行的发力位置，推行时无需过度弯腰，降低周转移动时的操作疲劳感，扶手与主框架的连接位置做了三角加强焊接，避免长期推行出现焊缝开裂的问题。底部安装的四个万向脚轮，其中两个带刹车锁定结构，在需要固定存放时，踩下刹车即可限制架体移动，避免作业时架体滑移引发安全隐患；脚轮的安装座采用加厚板材冲压成型，与架体底框的焊接位置做了满焊处理，能承受频繁移动带来的冲击载荷。从安装边界来看，整体为窄长立式构型，占地面积小，可直接放置在生产线旁的通道侧边，不会占用过多作业通行空间，架体的整体高度适配常规成年人站立取物的操作范围，无需借助登高工具即可拿取最上层存放的物料。设计时充分考虑了不同场景的适配性，网格结构无封闭面板，存放的物料可视化程度高，作业人员可快速定位所需工件，减少找料的时间损耗；整体无突出的尖锐棱角，所有线材的端部都做了弯折收边处理，避免作业人员取放物料时被划伤。框架的表层做了喷塑处理，颜色选用醒目的亮黄色，既可以在车间复杂环境中提升辨识度，避免被过往转运设备碰撞，也能起到防锈耐腐的作用，适配车间多油污、多粉尘的作业环境，日常清洁只需用抹布擦拭即可，维护成本极低。在承载能力设计上，每一层的网格线材直径、焊接点密度都经过承重校核，可满足常规小型机加工零件、工装配件的存放需求，不会出现层架弯折变形的问题；架体的整体重心经过优化，满载存放时重心始终落在脚轮支撑边界以内，推行周转时不会出现侧翻风险。
