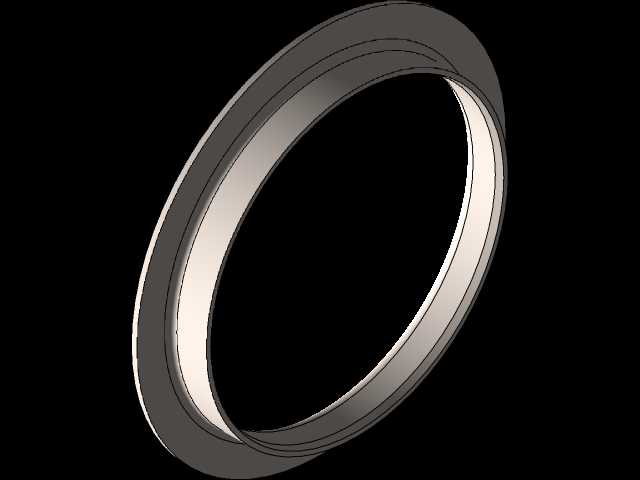

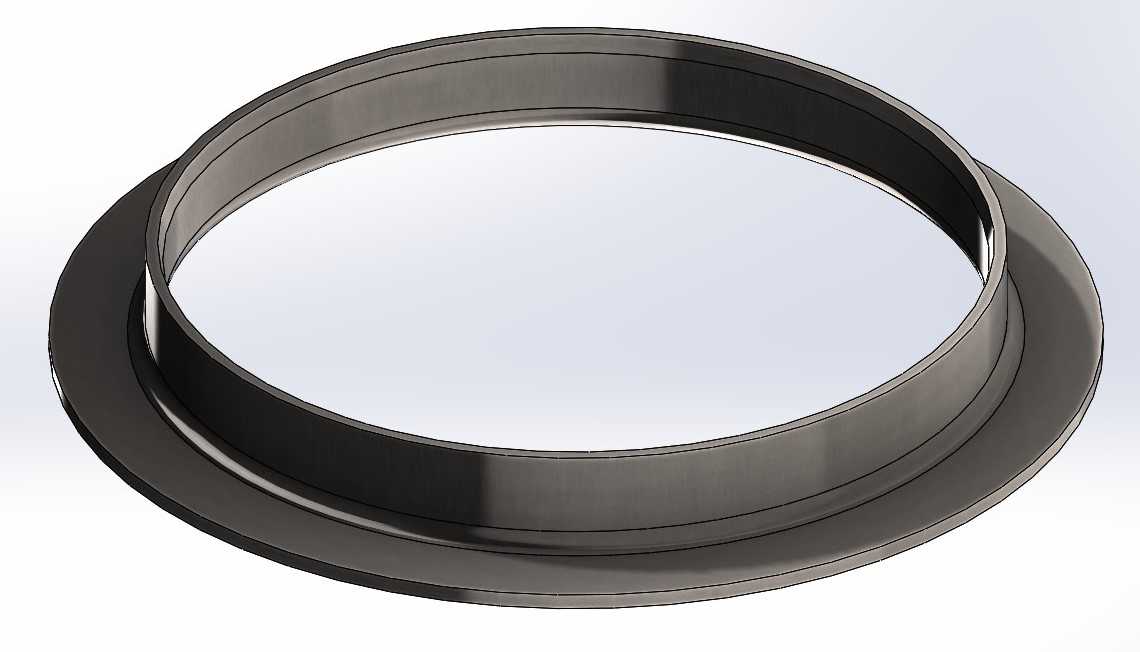

PN10压力等级对焊环松套法兰配套焊环

在化工、市政给排水、食品制药等行业的压力管路布设场景中，松套法兰连接是兼顾安装便捷性与管路防腐需求的常用连接方案，其中配套的焊环是决定连接密封可靠性、压力承载能力的核心零件。本次设计的焊环适配PN10公称压力工况，覆盖DN10至DN200全通径规格，可与对应通径的松套法兰配合完成管路对接，尤其适合不锈钢管路搭配碳钢法兰的低成本防腐布设场景，能在降低法兰材质成本的同时，保证管路接触介质部位的防腐性能。

从功能特性来看，该焊环的密封面采用突面结构，加工时严格控制密封面的平面度与表面粗糙度，可适配非金属平垫片、缠绕式垫片等多种常用密封垫片，在1.0MPa的额定工作压力下，能有效避免介质渗漏。焊环的翻边角度与过渡圆弧经过反复校核，既保证与管道焊接时的焊脚空间充足，避免焊接应力集中导致的焊环变形，又能让松套法兰顺利卡入翻边部位，实现法兰的灵活转动，降低现场安装时螺栓孔对中的操作难度，尤其适合管路改造、现场安装空间受限的布设场景。

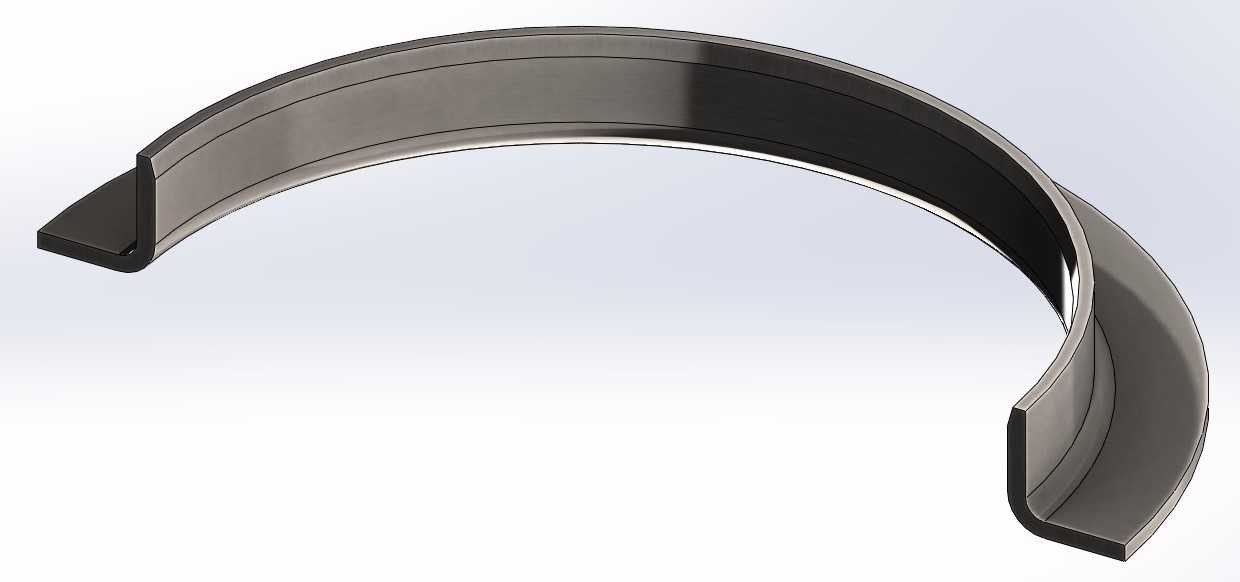

设计过程中，首先依据DIN EN ISO 1092-1标准中37型焊环的尺寸要求，确定不同通径对应的焊环内径、翻边外径、密封面宽度、壁厚等核心参数，针对DN10到DN200的跨通径范围，统一了焊环与管道对接的坡口形式，所有通径均采用V型对接坡口，适配现场常用的氩弧焊、手工电弧焊工艺，无需针对不同通径调整焊接参数。建模时重点处理了翻边部位的过渡结构，避免直角结构导致的应力集中，同时在密封面背面预留了0.2mm的加工余量，方便后续根据实际工况进行二次精加工。

安装边界方面，该焊环的内径与对应公称通径的无缝钢管、焊接钢管外径匹配，焊接时需保证焊环端面与管道轴线的垂直度偏差不超过1°，避免安装后密封面倾斜导致的密封失效。焊环翻边的厚度满足PN10压力下的强度要求，在1.5倍额定压力的水压试验下无变形、无渗漏，可适配-10℃到200℃的常规流体输送工况，针对高温工况可通过调整材质参数拓展适用范围。配套的松套法兰螺栓孔分布圆直径、螺栓孔尺寸与同压力等级的平焊法兰完全通用，无需单独定制法兰配件，降低现场备件储备成本。

在管路系统运行过程中，该焊环直接与输送介质接触，可根据输送介质的腐蚀性选择304、316L、碳钢衬塑等不同材质，外部的松套法兰可采用普通碳钢材质，相比整体不锈钢法兰能降低40%以上的材料成本，同时松套法兰可转动的特性，能有效抵消管路安装时的角度偏差，降低现场安装的返工率，在长距离管路布设、设备进出口连接等场景中，能大幅提升安装效率，减少管路应力对设备接口的损伤。
