台式数控等离子切割工作台三维设计

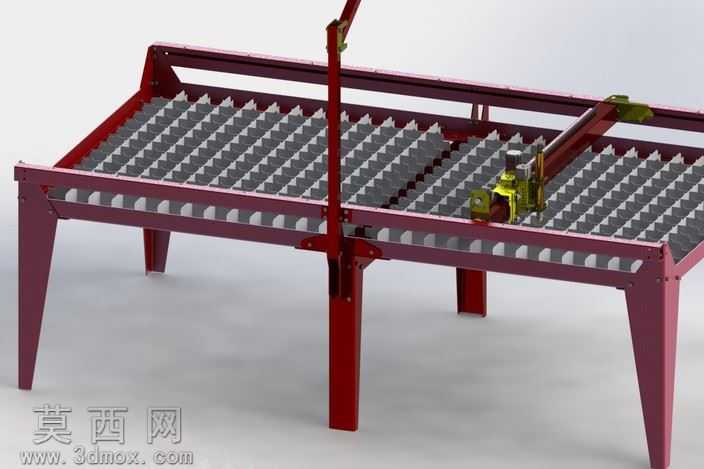

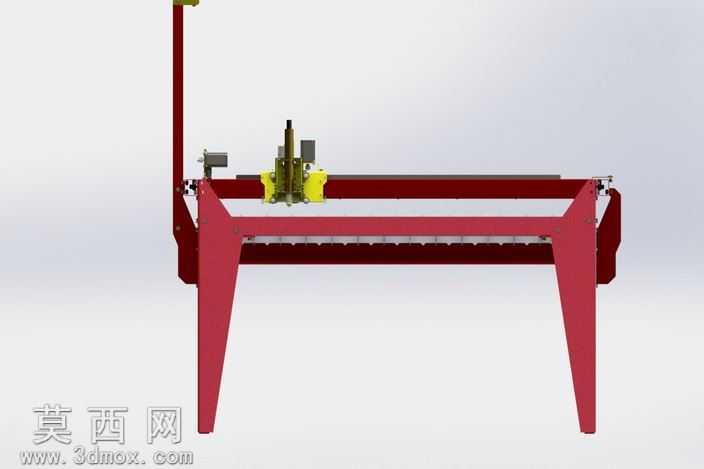

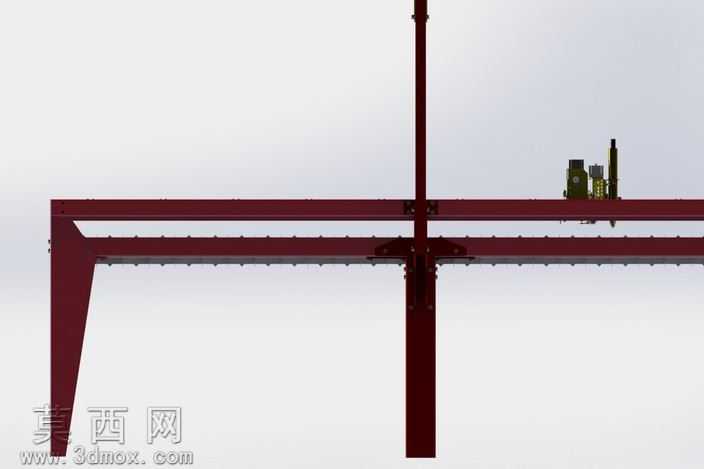

本模型为台式数控等离子切割工作台的完整三维设计成果，建模阶段采用自底向上的装配设计思路，首先完成各独立零部件的参数化建模，再通过配合约束完成整体装配，确保各运动部件的行程与干涉校验符合设计要求。首先针对工作台主体机架进行建模，四条锥形支撑腿采用钣金折弯特征构建，搭配横向连接横梁形成稳定的框架承力结构，支撑腿底部预留安装调节孔位，可适配车间地面的调平安装需求；工作台面采用阵列特征构建锯齿形承料格栅，格栅齿形经过角度优化，既能够稳定承托待切割金属板材，又可减少等离子切割过程中熔渣对台面的附着损伤，同时格栅采用模块化分段设计，便于后期损耗后的快速更换。切割执行端的龙门横梁采用型材焊接结构的建模还原，横梁上搭载可横向滑移的切割头安装座，纵向移动立柱与横梁之间通过线性导轨配合实现纵向进给，切割头安装座预留等离子割枪的装夹位与调节结构，可实现割枪高度的手动微调与切割角度的小范围调整。材质渲染阶段，机架主体采用金属哑光红漆材质，还原工业设备的漆面质感，承料格栅采用耐磨铸铁的深灰金属材质，切割头组件采用黄铜色金属与黑色工程塑料搭配的材质表现，运动导轨部分添加金属镀铬的高光质感，整体渲染效果真实还原设备的工业外观。结构设计上充分考虑设备的刚性需求，横梁与支撑立柱的连接位置添加加强筋结构，避免高速移动过程中产生结构形变影响切割精度，纵向传动侧预留传动组件的安装空间，可适配同步带或齿轮齿条的传动方案，整体结构紧凑合理，既满足中小型板材的等离子切割加工需求，又兼顾了设备制造成本与后期维护的便捷性，可作为同类切割设备设计、教学演示的三维参考模型。
