龙门式三轴数控钻孔加工设备结构设计

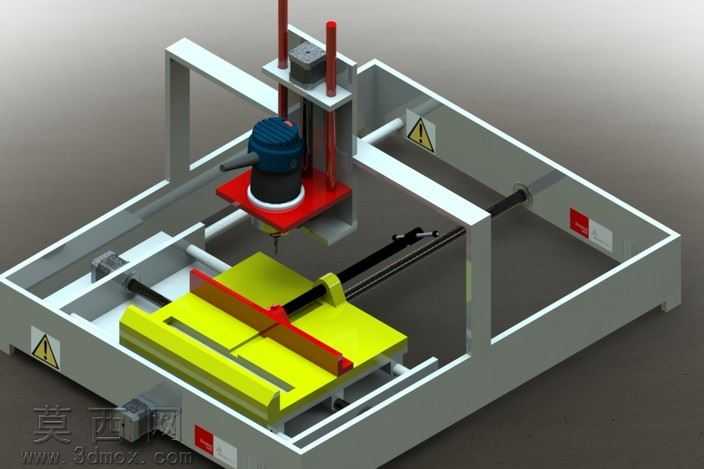

本作品为龙门式三轴数控钻孔加工设备的三维设计模型，整体采用框架式龙门承载结构，在三维建模过程中严格遵循机械加工设备的设计规范，对各功能模块进行1:1等比例参数化建模，完整还原设备的装配逻辑与运动关系。建模阶段首先搭建底部焊接式机架主体，采用矩形型钢拼接的框架结构作为整机承载基础，机架四周预留安全警示标识安装位、电气元件走线槽位，底部设置可调式支撑脚结构，保证设备放置的水平度与稳定性。X轴传动组件沿机架长度方向双侧布置，采用线性导轨搭配滚珠丝杠的传动结构，导轨安装面做平面度公差约束，丝杠两端配置固定支撑座，保证传动过程的平稳性与定位精度。Y轴滑台搭载于X轴传动滑块之上，台面设计为可更换式工装安装板，配套快速夹紧夹具结构，夹具采用定位挡块搭配快速压头的组合形式，可适配不同尺寸规格的待加工板材工件，夹具的定位基准面做形位公差约束，保证工件装夹的重复定位精度。Z轴主轴安装组件固定于龙门横梁的滑座之上，采用双导柱导向结构搭配垂直布置的滚珠丝杠传动，主轴电机通过安装座固定于Z轴滑台，主轴下端配套钻夹头结构，可适配不同规格的钻孔刀具，Z轴行程设置硬限位与软限位双重保护结构，避免超程碰撞损坏设备。渲染阶段对不同部件赋予对应材质：机架结构件赋予磨砂金属钢材材质，传动导轨、丝杠赋予光亮金属加工面材质，夹具工作台赋予黄色工程防护漆材质，主轴电机赋予黑色工程塑料与金属组合材质，安全警示标识采用黄底黑字的标准警示配色，通过光影渲染突出各部件的装配层次与结构细节。设计过程中重点考量三轴运动的干涉校验，对X、Y、Z轴的全行程运动路径做模拟仿真，确认各部件运动过程中无碰撞干涉，同时优化各轴的传动布局，缩短传动链长度以提升设备的响应速度与加工精度，整体结构兼顾刚性与加工灵活性，可满足小型板材类工件的自动化钻孔加工需求，各零部件的安装接口、连接孔位均按实际装配要求设计，可直接用于工程图纸输出与实物样机的加工制作参考。
