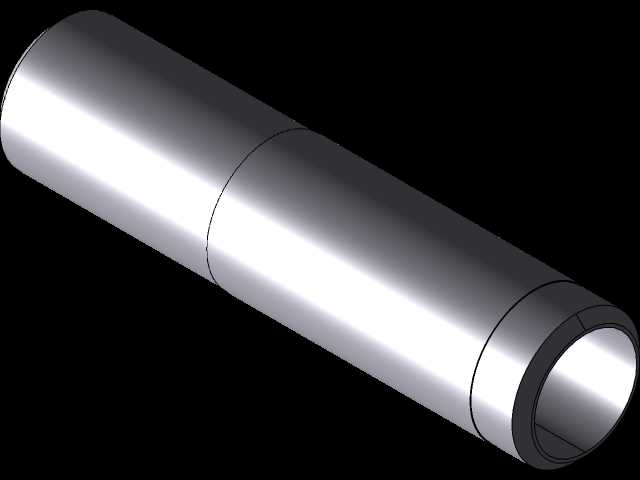

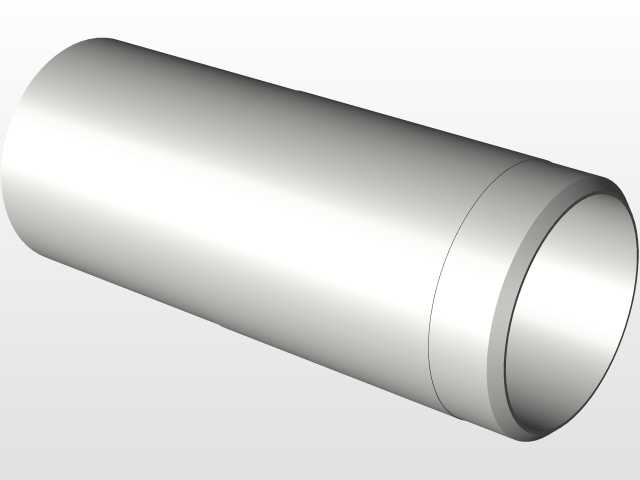

带台阶定位结构的空心圆柱销轴

这类带单侧台阶的空心圆柱销轴，在液压管路排布、气动执行机构装配、轻载传动副的铰接点位中应用十分广泛，不同于实心销轴的重载承载定位，空心结构的设计首先是为了适配流体介质的贯通需求，在部分需要穿设管路、布设控制线的铰接工位，中空内腔可以直接作为走线路径或者介质流道，减少外接管路的排布空间，同时有效降低零件自身重量，在对整机重量有严格控制的自动化输送线、移动作业设备的铰接点位上，这类结构的优势十分明显。从结构设计逻辑来看，端部的台阶结构是核心的定位限位结构，装配时销轴主体穿入对应安装孔后，台阶端面直接贴合安装基座的侧壁，不需要额外加装轴端挡圈或者开口销做轴向限位，减少装配工序的同时，也避免了小规格限位件在高频振动工况下脱落失效的风险，台阶的外径与安装孔的沉台尺寸做了公差匹配，装配后可以有效限制销轴的轴向窜动，保证铰接点位的同轴度精度。销轴的主体外圆面做了统一的公差控制，适配H7级别的安装孔配合，在需要相对转动的铰接工位，外圆面的粗糙度控制在Ra1.6以内，减少转动过程中的摩擦阻力，降低长期运行后的磨损量，延长部件的更换周期；如果是用于固定定位的工位，外圆面可以选择稍紧的过渡配合，压装后即可实现无间隙定位，不需要额外的紧固结构。从安装边界来看，这类销轴的有效配合长度需要根据安装板的叠层厚度做匹配，台阶端的厚度要满足沉台的深度要求，避免装配后台阶突出安装面干涉其他部件的运动轨迹，空心内腔的直径根据贯通需求设定，在需要走介质的工况下，内腔的通径要满足流量要求，同时壁厚要满足对应工况下的剪切强度要求，避免受径向载荷时出现变形断裂。在实际选型应用中，这类销轴常配合自润滑衬套使用，在无定期润滑条件的工位，衬套可以储存润滑脂，长期维持铰接面的润滑状态，减少运维工作量；端部的内孔边缘做了倒角处理，既方便装配时的导向导入，也可以去除加工毛刺，避免装配时刮伤安装孔的内壁，破坏配合面的精度。不同于标准的圆柱销，这种带台阶的空心结构不需要额外加工卡槽或者销孔，加工工序更简单，批量生产时的成本控制更有优势，同时一体化的台阶结构相比加装挡圈的限位方式，抗冲击载荷的能力更强，在有频繁启停、正反转冲击的传动点位上，可靠性更高。
