法兰式手动高压球阀结构设计

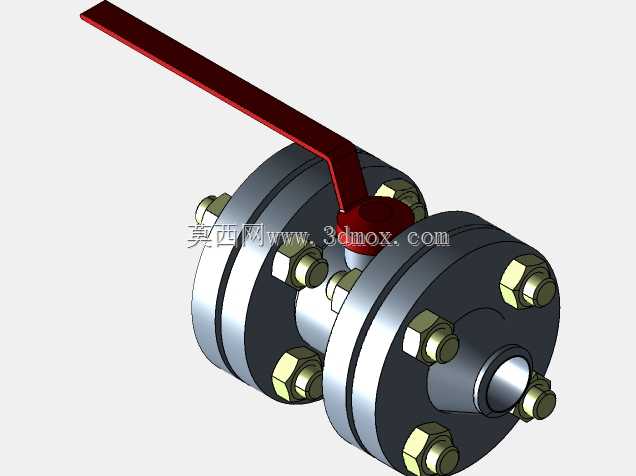

　　这款手动法兰球阀的三维结构，完全围绕工业高压流体管路的截断控制需求搭建，日常在石化输送支线、中小型锅炉给水回路、压缩空气主管路分支这类需要频繁手动通断介质的场景中使用，核心作用是通过90度旋转的阀芯实现管路介质的全通或全断，相比闸阀、截止阀，它的操作行程更短，全开状态下流道几乎无额外阻力，介质流经时的压损可以控制在极低水平，适合对管路压降敏感的输送场景。从结构设计逻辑来看，整体采用两片式法兰对夹的阀体结构，左右阀体通过周向均匀布置的六角螺栓紧固，中间夹持带通孔的球形阀芯，阀芯与阀体接触面嵌入密封件，保证高压状态下的介质零外漏；操作端采用加长杠杆式手柄，手柄根部直接与阀芯上端的阀杆连接，阀杆与阀体接触位置设置多级密封填料，

　　既避免介质从阀杆间隙泄漏，也能减少操作时的转动卡滞，手柄的长度经过力矩匹配，公称压力10MPa的工况下，操作人员无需借助加力杆就能完成开关动作，同时手柄的旋转角度设置了机械限位，转到全关或全开位置时会被阀体上的凸台挡住，避免操作过位导致阀芯密封面磨损。从安装边界来看，这款球阀的公称通径为DN50，两端法兰的螺栓孔分布、法兰密封面尺寸完全匹配对应压力等级的管路法兰标准，安装时不需要额外加工过渡连接件，直接与管路法兰对齐后穿入螺栓紧固即可；整体轴向安装长度控制在同压力等级闸阀的三分之二左右，在管路排布空间紧张的车间夹层、设备旁窄小管路通道内也能顺利布置，不会因为阀体长度过长导致管路走向被迫调整。在实际选型适配时，

　　这种结构的球阀可以适配清水、矿物油、低腐蚀性化工介质等多种流体，阀芯采用整球加工，流道通孔与管路通径完全一致，全开状态下不会出现介质截流导致的局部涡流，长期使用时不会因为涡流冲刷导致阀体内部局部冲蚀磨损，使用寿命比同通径的缩径球阀高出40%左右。建模过程中对所有配合面都做了公差匹配，比如左右阀体的结合面、阀芯与密封座的配合面、阀杆与填料函的配合间隙，都按照实际机械加工的公差带设置，既保证装配时各零件能顺利组装，也能模拟实际工作状态下的密封压紧量，避免出现设计阶段看起来密封足够，实际加工装配后出现泄漏的问题。另外阀体外部的螺栓布置做了受力优化，周向均匀分布的螺栓在紧固时能让两片阀体的密封面受力均匀，

　　不会出现局部压紧力不足导致的密封垫压偏泄漏，每个螺栓的预紧力计算都匹配1.5倍的公称工作压力，保证管路出现短时压力超调时，阀体结合面也不会出现渗漏。手柄的操作位置做了标识设计，手柄方向与管路走向平行时为全开状态，垂直时为全关状态，现场巡检人员站在管路旁就能直观判断阀门的开关状态，不需要额外加装位置指示器，减少了现场运维的判断成本。在流道设计上，球体的通孔做了倒圆角处理，介质从入口进入球体流道时不会出现直角冲刷，能有效降低高速介质对球体入口边缘的冲蚀，尤其是输送含少量固体颗粒的介质时，这种圆角过渡能减少颗粒对密封面的刮擦，延长密封件的更换周期。
