DN50PN100法兰连接立式止回阀结构

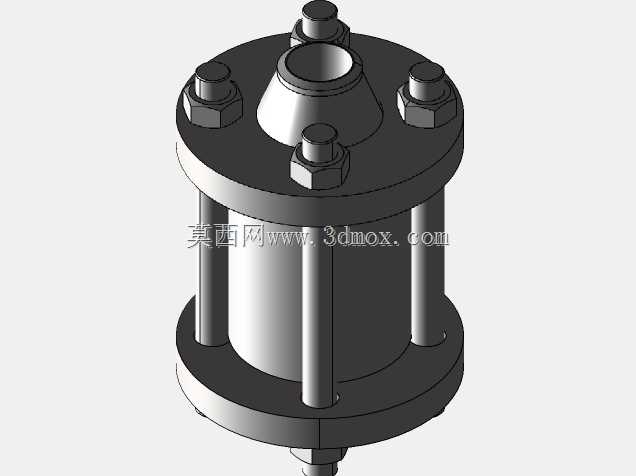

　　这款立式止回阀的公称通径为DN50，公称压力等级PN100，适配高压工业流体管路的单向通断需求，在化工原料输送、高压给排水、液压动力回路、油气集输支线等场景中承担核心的防介质倒流作用，避免管路内压力反向冲击上游泵体、仪表等精密设备，也能防止不同介质段的流体串混引发工艺故障。从结构设计来看，该阀采用立式对夹法兰连接形式，上下两端均为标准法兰对接面，安装时无需额外调整管路走向，可直接垂直安装在水平或垂直走向的管段上，安装边界需预留足够的螺栓操作空间，四周距周边管路或设备壁面的距离不小于单根连接螺栓长度加20mm的扳手操作余量，整体轴向安装长度适配同压力等级DN50法兰的标准对接间距，无需额外切割调整管路。阀体采用三段式组合结构，

　　上下法兰端盖通过四根均布的长拉杆螺栓配合六角螺母锁紧，中间段为圆柱形阀腔，这种分体式结构的设计思路是兼顾加工便利性与后期维护性，阀腔内部的阀瓣、密封件等易损件可通过拆开上端盖直接更换，无需将整个阀体从管路上切割拆除，大幅降低现场运维的工作量与成本。上端盖采用锥台过渡结构对接顶部的介质出入口，锥面设计可以平缓介质进出阀腔的流道截面变化，减少高压介质流过时的湍流阻力与局部冲蚀，相比直角式进出口结构，流阻系数可降低15%左右，更适合高压、高流速的介质输送工况。阀瓣采用升降式结构，沿阀腔中心的导向柱做轴向升降动作，介质正向流动时，流体压力推动阀瓣克服自重与复位力抬升，介质从下端入口进入阀腔后从上端出口流出；当介质出现反向流动趋势时，

　　阀瓣在反向介质压力与自身重力共同作用下快速下落，贴合下端阀座的密封面实现截断，这种升降式结构的密封面贴合精度更高，PN100压力等级下的密封泄漏量远低于旋启式止回阀，适合对截断密封性要求较高的高压管路。连接螺栓采用圆周均布布局，四根螺栓的预紧力需按照对角分次拧紧的方式施加，避免法兰面受力不均导致密封垫片压偏泄漏，螺栓规格适配PN100等级DN50法兰的标准螺栓孔尺寸，现场安装时可直接选配对应强度等级的标准紧固件，无需定制加工。阀体外表面无多余的突出结构，除了顶部均布的四个螺栓头外，整体轮廓为圆柱加锥台的回转体结构，外部做防锈氧化处理，可适配室内外多数工业安装环境，在有腐蚀性介质的环境中使用时，也可根据需求更换对应材质的阀体与密封件，

　　满足不同介质的兼容性要求。在实际选型应用中，该阀需注意安装方向必须与阀体上标注的介质流向一致，不可反向安装，同时立式结构要求阀瓣的运动方向保持垂直，避免倾斜安装导致阀瓣卡涩无法正常复位，长期使用过程中可通过定期检查法兰连接处的密封情况、监听阀内动作声音判断工作状态，若出现反向密封失效的情况，可拆开上端盖检查阀瓣密封面是否有冲蚀磨损、导向柱是否有卡滞杂物，清理或更换密封件后即可恢复使用。
