高压法兰连接式长杆流体调节装置结构

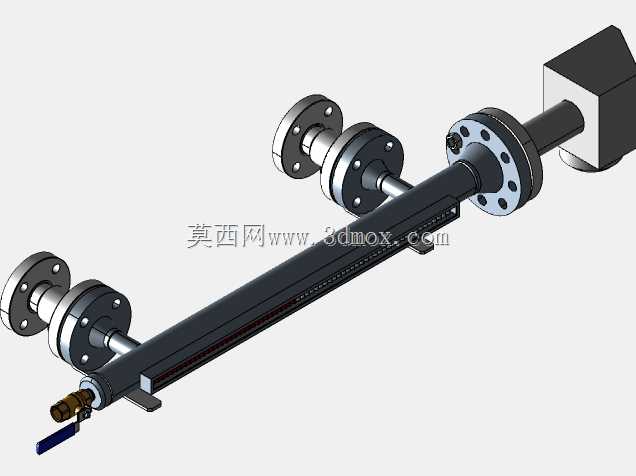

　　在石化、高压加氢、长距离高压流体输送的管路系统中，这类带双法兰对接结构的长杆式流体调节部件，主要用于管路中介质通断、流量微调的工况，尤其适合安装位置操作空间受限、需要将操作端引至安全操作区域的高压管路场景，比如反应釜侧壁的介质取样、高压蒸汽管路的远端截断、易燃易爆介质管段的隔离操作，能避免操作人员直接贴近高压管路接头，降低介质泄漏带来的安全风险。从结构设计来看，该部件采用三段式法兰对接布局，两端的法兰盘均为PN100压力等级的凸面法兰，法兰盘上的螺栓孔均匀分布，对接时可配合金属缠绕垫片实现高压下的静密封，法兰与中间杆体的连接采用轴肩定位加焊接的方式，能承受管路内高压介质带来的轴向推力，避免杆体在压力冲击下出现窜动。

　　中间的长杆主体为空心通径结构，内部流道做了光滑过渡处理，减少高压介质流动时的湍流阻力，同时杆体外侧加工有刻度标识段，可配合外部的指示块直观显示当前的阀芯开度，方便操作人员在远端快速判断管路内的介质通流状态。操作端的方形连接块可适配手动执行机构、气动执行头或者电动驱动单元，不需要额外加工转接结构，直接通过螺栓紧固即可完成驱动部分的装配，适配不同自动化程度的管路改造需求。靠近介质流入端的位置设置了小型引流接头，该接头可外接压力表或者取样管路，不需要在主管道上额外开孔焊接，减少了高压管路的焊接应力点，降低后期运行过程中焊缝泄漏的概率，接头处采用卡套式密封结构，可承受反复拆装的密封需求，适合需要定期取样检测介质成分的化工生产场景。

　　设计过程中，首先根据PN100的压力等级核算了法兰盘的厚度、螺栓孔的分布直径以及杆体的壁厚，确保在10MPa的工作压力下，部件的形变率控制在0.1%以内，避免因形变导致密封面失效；其次考虑到安装时的对中需求，两端法兰的止口与杆体的同轴度公差控制在0.02mm以内，安装时可直接与管路法兰对接，不需要反复调整对中，减少现场安装的工作量。安装边界方面，该部件的两端法兰中心距为固定尺寸，安装时需要在管路上预留对应长度的安装空间，操作端的方形块外侧需要预留至少150mm的操作空间，方便执行机构的拆装与维护，引流接头的朝向可根据现场管路布局调整，安装时将接头朝向便于操作的一侧即可，不需要额外改变部件的整体安装方向。在实际使用过程中，

　　该部件的长杆结构可穿过保温层、设备护板等结构，不需要在防护结构上开设过大的孔洞，能有效减少高压管路的冷量或者热量散失，适合低温液氮输送、高温蒸汽输送等有保温需求的管路场景，杆体外侧可直接包裹保温材料，不会影响部件的正常操作与密封性能。阀芯部分采用锥面密封结构，关闭时锥面与阀座的密封面线性接触，在高压介质的作用下能实现自紧密封，压力越高密封性能越好，避免高压下出现内漏的情况，阀杆的密封采用多层填料叠加的结构，填料压盖可通过螺栓调节压紧力，在长期使用出现填料磨损时，不需要停机拆解部件，直接拧紧压盖螺栓即可补偿填料的磨损量，延长部件的在线使用寿命。
