KCA41系列直通式单向止回阀结构

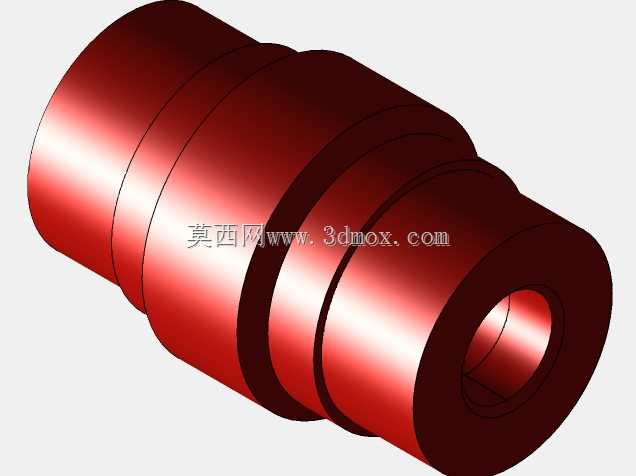

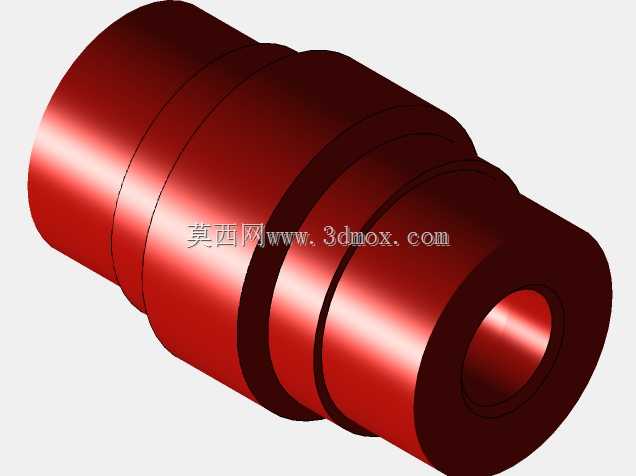

　　这款止回阀的结构设计完全围绕中低压工业流体管路的单向导通需求展开，整体采用直通式轴向布局，没有外置的操作手柄或者突出的执行机构，外轮廓是多段阶梯式圆柱结构，不同直径的轴段分别对应管路对接、密封限位、内部流道成型的不同功能，安装时可以直接嵌入对应通径的管路对接位置，不需要额外预留侧向的操作空间，非常适合排布紧凑的工艺管排、设备内部集成油路或者气路的场景。从实际工程应用来看，这类止回阀常被用在压缩空气分配管网、小型液压站的压力保持回路、洁净流体输送管路的防倒流段，公称压力等级适配10MPa级的工况，通径规格为DN25，两端的对接轴段尺寸严格匹配同压力等级的标准管路接头公差，安装时只要保证两端对接面的同轴度，

　　配合对应的密封件就可以完成装配，不需要额外制作过渡连接配件。内部流道采用同轴等径的设计思路，介质从一端进入后可以沿轴向直线流过阀腔，相比角式或者升降式的偏置流道结构，流阻损失更小，在相同通径下可以通过更大的流量，也不容易在阀腔内部形成介质滞留的死区，对于输送有洁净度要求的介质、或者含有少量细小杂质的流体时，不容易出现积料卡涩的问题。设计时将止回的启闭构件完全集成在阀腔内部，外部没有活动的外露部件，既可以避免外部灰尘、水汽侵入阀内造成构件锈蚀卡滞，也能防止管路内的压力介质从活动构件的间隙向外泄漏，整体的防护性能更好，适合在户外管廊、设备舱内部等日常维护不便的安装位置使用。外轮廓的阶梯结构除了满足安装时的轴向定位需求，

　　每一段轴肩的位置都经过了圆角过渡处理，既可以消除机加工时的应力集中，提升阀体在承压状态下的结构强度，也能在装配时起到导向作用，避免硬密封面在对接时被磕碰划伤。在做三维结构建模的时候，需要重点关注内部阀座的密封面角度、启闭件的行程限位尺寸，这两个参数直接决定了止回阀的开启压力、密封可靠性以及正向流通时的压损大小；同时要注意各段外圆的同轴度公差，要是同轴度偏差过大，安装后会出现管路别劲，长期承压运行容易在轴肩位置出现应力开裂，也会导致内部的启闭件卡滞，无法正常实现单向止回的功能。从选型适配的角度来说，这款结构的止回阀因为整体长度较短，轴向安装尺寸紧凑，在旧管路改造替换旧阀件的时候，不需要切割调整原有管路的长度，

　　只要拆下旧阀直接替换就可以完成安装，现场施工的工作量很小。另外阀体的整体外形没有复杂的曲面或者异形结构，不管是采用金属棒料机加工成型，还是采用模锻毛坯做后续精加工，加工工序都比较简单，量产时的工艺性很好，加工成本也更容易控制。在做管路系统的应力校核时，因为是直通式的刚性结构，阀体本身可以承受一定的管路轴向拉力，不需要在阀件附近额外设置管路支撑来分担受力，对于简化管路的支撑结构设计也有一定的帮助。
