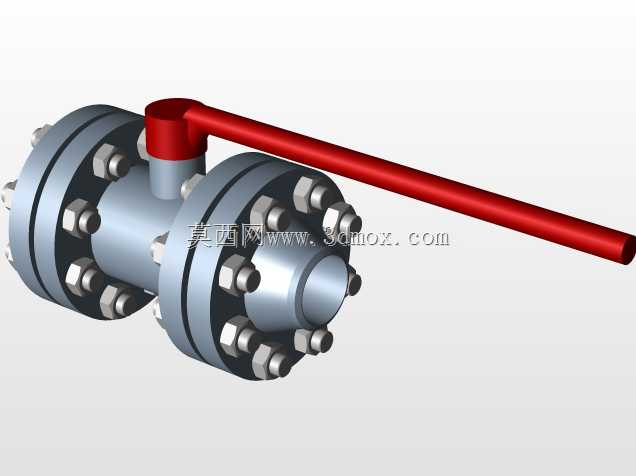

法兰连接带旁通结构固定式球阀

　　这款带旁通结构的法兰固定式球阀，主要应用在石油化工、长输管线、热力管网这类中高压工业管路系统中，承担管路介质截断、导通的核心功能，旁通结构的设计主要用于高压工况下的阀前后压差平衡，避免主阀瓣在单侧高压作用下出现开启扭矩过大、密封面擦伤的问题，在大口径、高压力等级的管路上，这类带旁通的球阀是非常常用的选型方案。从结构设计逻辑来看，主阀体采用两段式法兰对接结构，所有连接位置采用高强度螺栓副紧固，密封面采用金属硬密封搭配软密封的复合结构，既可以耐受较高的介质温度，也能保证低压工况下的零泄漏要求，旁通管路直接焊接在主阀体的进出口侧，旁通阀采用小通径球阀结构，在主阀开启前先打开旁通阀，让阀后管路缓慢充压，

　　待主阀前后压差降低到安全范围后再操作主阀执行机构，既可以降低操作力矩，也能避免高压介质快速充压造成的水锤冲击，保护下游管路和仪表设备。从安装边界来看，两端法兰采用标准PN10压力等级的法兰连接尺寸，法兰密封面为突面形式，适配同压力等级的管路法兰对接，安装时需要保证两端管路的同轴度，避免法兰错位造成螺栓附加应力，旁通管路沿主阀轴向平行布置，不会额外占用过多的径向安装空间，现场布局时只需要预留旁通阀的操作空间即可，不需要额外扩大管路安装间距。主阀的球体采用固定式结构，上下设置阀杆支撑，相比浮动球阀，在高压大口径工况下的密封性能更稳定，不会因为介质压力 pushing 球体造成密封面过度磨损，阀杆采用防飞出结构设计，

　　即使在阀腔异常升压的情况下，阀杆也不会被介质压力冲出，符合工业阀门的安全设计要求。实际工况应用中，这类球阀可以适配水、蒸汽、油品、弱腐蚀性化工介质等多种流体，旁通阀的通径选择是根据主阀通径匹配的，DN80规格的主阀搭配DN10左右的旁通通径，既可以保证充压速度满足操作要求，也不会因为旁通过大造成开启时的介质冲击。建模过程中，所有法兰螺栓孔的位置度、法兰端面的平面度、球体与阀座的配合间隙都按照实际加工公差做了还原，螺栓、螺母的规格也和实际选型一致，旁通管与主阀体的焊接位置做了焊缝结构的还原，完全可以用于管路布局的干涉检查、阀门操作空间校核、施工方案模拟等场景，结构设计上充分考虑了现场维护的需求，

　　主阀中法兰的螺栓间距预留了足够的扳手操作空间，不需要特殊工具就可以完成拆装维护，旁通阀本身也可以单独更换，不需要整体拆卸主阀，降低了后期运维的成本。在长输管线的站场设计中，这类球阀通常安装在进出站截断、分支管路截断的位置，旁通结构除了平衡压差的作用，还可以作为阀腔泄压的通道，在阀门检修时，可以通过旁通阀泄放阀腔内的残留介质，保证检修作业的安全。热力管网的应用场景中，旁通结构还可以用于管路预热，提前打开旁通让少量蒸汽流通，缓慢提升管路温度，避免高温蒸汽直接进入冷管路造成的热应力冲击，保护管路焊缝和支架结构。从结构细节来看，主阀的中法兰密封采用缠绕式垫片，适配温度和压力的波动工况，阀杆位置采用多层填料密封，搭配填料压盖的螺栓预紧结构，可以在长期运行后通过压紧填料来消除外漏，不需要更换填料就可以实现密封维护，球体表面做了硬化处理，耐受介质中的杂质冲刷，适合含有少量固体颗粒的介质工况。
