对夹式高压法兰止回阀结构设计

　　在石化、市政供水、高压流体输送的管路系统里，介质倒流是极易引发泵组叶轮反转、管路水锤、前端设备承压过载的核心风险点，这类对夹式高压止回阀的核心作用，就是在管路介质压力出现波动、甚至反向压差形成的瞬间，依靠内部阀瓣的自重与介质反向推力快速完成密封截断，完全阻断介质反向流动的路径，从根源上规避倒流带来的设备损坏与生产事故。不同于常见的旋启式、升降式长结构止回阀，这款产品采用了对夹式的紧凑结构设计，整体轴向尺寸被大幅压缩，在安装空间局促的管廊、泵组出口紧邻弯头的布置场景里，这种短结构的优势非常明显——不需要额外预留过长的管路安装段，也能适配现有管路的改造升级，不用大规模调整原有管线的支撑与排布。从结构设计逻辑来看，

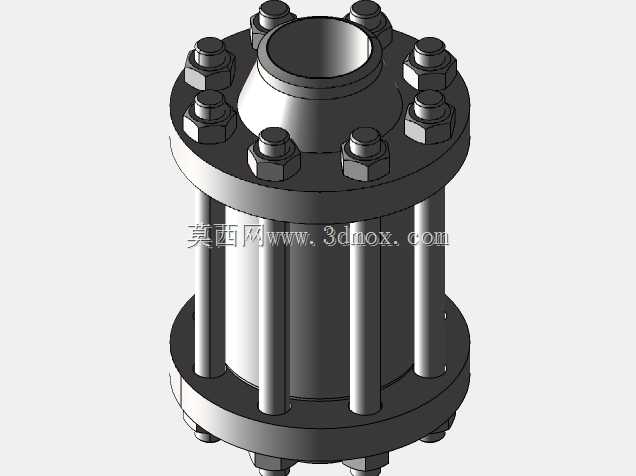

　　这款阀门采用了上下法兰通过周向均布螺栓拉紧的装配形式，法兰之间设置了多根沿圆周均匀分布的拉紧立柱，既承担了上下法兰连接的预紧力传递，也能在高压工况下抵消介质压力对法兰端面产生的撑开力，避免法兰密封面出现间隙泄漏。顶部的法兰接口为标准对焊连接形式，可直接与同压力等级的工艺管道做焊接固定，底部法兰同样匹配对应通径的管路连接尺寸，安装时不需要额外配置过渡接头，能直接夹装在两段管路的法兰之间完成固定。周向布置的螺栓采用了等间距排布，每颗螺栓的预紧力可以通过对角分步拧紧的方式实现均匀加载，避免法兰面因受力不均出现密封垫压偏、局部应力集中导致的密封失效问题。内部流道采用了平滑的圆弧过渡设计，介质正向流动时的流阻被控制在较低水平，

　　不会在阀腔内部形成明显的涡流区，既能减少介质输送过程中的压力损失，也能避免含颗粒介质在阀腔内沉积卡涩阀瓣。阀瓣的升降导向结构集成在阀腔内部，不需要额外设置外部导向支架，进一步压缩了整体结构尺寸，导向面采用了大接触面积的配合设计，即使在介质流速波动较大、阀瓣快速启闭的工况下，也不会出现卡滞、偏磨的问题，保证截断动作的可靠性。密封面的设计匹配了PN100的高压工况要求，密封副的配合面做了高精度的研磨处理，正向导通时阀瓣被介质推力完全顶起，流道通径与管路通径基本保持一致，不会出现明显的通径缩径问题；当介质出现反向流动趋势时，阀瓣在反向介质压力与自身重力的共同作用下快速下落，与阀座密封面完全贴合，形成可靠的密封截断，

　　即使在高压差的反向工况下，也能保证零泄漏的密封效果。从安装边界来看，这款阀门的外圆尺寸控制在标准法兰连接的螺栓分布圆外侧，安装时不需要额外扩大管路周围的操作空间，周向的螺栓拆装空间也预留了足够的扳手操作余量，后期维护时不需要拆卸整段管路，只需要松开周向连接螺栓，就能拆开上下法兰对内部阀瓣、密封件进行检查更换，维护操作的便利性相比传统长结构止回阀有明显提升。在实际选型应用中，这类高压对夹止回阀通常被布置在高压水泵的出口端、压力容器的进料管路、长距离输送管线的分段隔断位置，适配水、油品、弱腐蚀性化工介质等多种流体工况，其紧凑的结构形式也让它在船舶管路、撬装集成设备这类对安装空间有严格限制的场景里得到广泛应用。设计过程中针对高压工况的受力特点，对法兰厚度、拉紧立柱的直径、螺栓的强度等级都做了匹配校核，保证在额定压力下所有受力部件的应力都在材料许用应力范围内，同时兼顾了结构轻量化的要求，不会出现不必要的材料冗余导致整体重量过大，增加管路支撑的负载。
