蜗轮蜗杆驱动法兰连接高压球阀结构

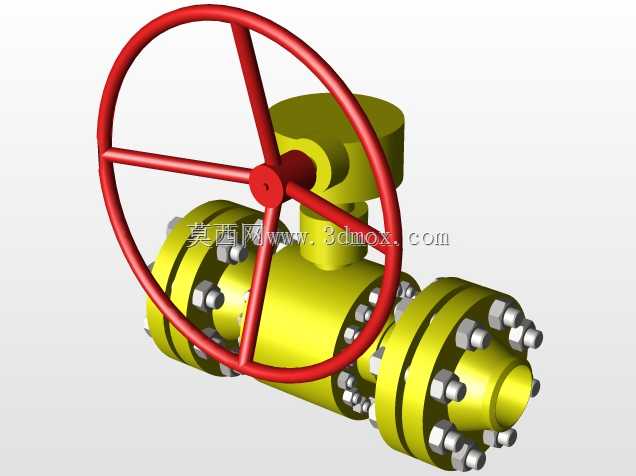

　　在长距离高压流体输送管网、石化装置工艺管线、火电汽水系统这类对管路通断可靠性要求极高的工况里，手动驱动的高压球阀一直是小口径高压段常用的截断类阀件，这款蜗轮蜗杆驱动的法兰式高压球阀，就是针对PN100压力等级、DN100通径的管路场景设计的，日常操作中不需要配套气动、电动执行机构，仅通过手轮输入扭矩就能完成阀芯的90度回转，实现管路介质的通断控制。

　　从实际使用场景来看，这类球阀通常安装在高压注水管线、蒸汽主管旁路旁通、油气采输井口出站截断位置，因为这些场景的操作频次不算极高，但对密封可靠性、操作便捷性要求很高——如果采用普通手柄驱动的球阀，DN100通径在PN100压力下，仅介质作用在阀芯上的静压力就会带来极大的操作扭矩，普通操作人员根本无法扳动手柄，甚至可能因为操作力矩过大导致阀杆弯曲，而采用蜗轮蜗杆减速结构的手轮驱动，能把输入的手轮扭矩放大数十倍，操作人员只需要施加很小的力转动手轮，就能带动阀杆缓慢回转，既降低了操作强度，也能避免开关速度过快导致的管路水锤问题，对高压管路的冲击防护有实际意义。

　　这款球阀的结构设计上，采用了固定球的结构形式，和普通浮动球阀不同，固定球的阀芯上下都有支撑轴，介质压力不会把阀芯紧紧压在出口侧的阀座上，所以高压工况下的操作扭矩不会随着压力升高出现大幅上升，这也是高压大口径球阀普遍采用固定球结构的核心原因。阀体部分采用三段式法兰连接结构，左右两个阀体和中体部分通过一圈高强度螺栓把合，连接面处采用金属缠绕垫片做静密封，这种结构的好处是维修的时候不需要把整个阀门从管线上拆下来，只需要松开中体连接螺栓，就能取出阀芯、阀座组件做检修更换，对于安装位置狭窄、管线拆卸难度大的高压工况来说，维护便利性比一体式阀体好很多。

　　手轮部分采用了轮辐式结构，四根轮辐从中心轮毂延伸到轮缘，操作的时候可以抓握轮缘任意位置施力，手轮和阀杆的蜗轮输入端直接连接，蜗轮箱集成在阀体上部的支架上，阀杆和蜗轮的输出端采用平键连接，同时阀杆处设置了多重填料密封，最外侧有填料压盖可以在线调整填料压紧力，就算长期使用出现填料微漏的情况，也不需要停压拆阀，只需要均匀拧紧填料压盖的螺栓就能消除外漏，符合高压阀件的在线维护要求。

　　连接端采用标准的高压法兰结构，法兰的密封面为凸面形式，和管路侧的法兰配对使用时，采用金属缠绕垫片就能满足PN100压力等级的密封要求，法兰上的螺栓孔数量、孔径都是匹配对应压力等级的法兰标准，安装的时候不需要额外做适配加工。从安装边界来看，这款阀门的结构长度为432mm，也就是两个法兰端面之间的距离是固定值，做管线布置的时候需要预留对应的安装空间，手轮的最高点距离阀体通道轴线的高度要满足操作空间要求，不能把阀门安装在手轮被管线、结构梁遮挡的位置，否则日常操作开关的时候会出现施力困难的问题，整阀重量约112kg，安装的时候需要采用吊装带绑在阀体的中体位置，不能绑在手轮、蜗轮箱或者阀杆上起吊，避免这些受力薄弱的部件出现变形损坏。

　　在密封结构设计上，阀座采用了软硬复合的密封形式，和阀芯接触的密封面采用了硬质合金堆焊层，耐介质冲刷、耐磨损，就算介质里带有少量固体颗粒，也不会轻易划伤密封面导致内漏，同时阀座背后设置了预紧弹簧，不管是在低压还是高压工况下，弹簧都能给阀座提供初始的密封比压，避免低压状态下出现密封失效的问题。在开关限位的设计上，蜗轮箱内部设置了机械限位块，当阀芯回转到全关或者全开位置的时候，限位块会挡住蜗轮的转动行程，避免操作人员过度转动手轮导致阀芯、阀座出现撞击损伤，同时手轮上可以做开关方向的标识，顺时针转动手轮为关阀，逆时针转动为开阀，和工业阀件的常规操作习惯保持一致，避免现场操作人员出现误操作。

　　从建模的角度来看，做这类阀件的三维结构设计时，首先要确定的是通道通径和压力等级对应的阀体壁厚，高压工况下阀体的壁厚不能只按常规薄壁容器公式计算，还要考虑螺栓把合时的局部应力、介质压力波动带来的疲劳载荷，所以阀体的中体、左右端的壁厚都要留足够的安全余量，螺栓的规格、数量也要经过强度校核，确保在1.5倍额定压力的水压试验下，不会出现螺栓断裂、法兰面泄漏的问题。另外，蜗轮蜗杆的传动比选择也要匹配操作扭矩的要求，传动比太小的话操作还是费力，传动比太大的话开关阀门需要转动手轮的圈数太多，操作效率太低，需要在操作力和操作效率之间做平衡，一般来说DN100、PN100的球阀，手轮操作力控制在150N到250N之间是比较合适的，符合成年人的正常施力范围。

　　实际选型应用的时候，还要注意介质的温度和材质的匹配，如果是用于高温蒸汽工况，阀体、阀芯的材质要选用耐高温的铬钼钢，密封填料也要选用柔性石墨材质，如果是用于常温的水、油品工况，采用普通碳钢阀体、丁腈橡胶密封圈就能满足要求，不能一概而论。另外这类球阀只做截断使用，不能用来做节流调节，如果长期在半开半关的状态下使用，高速流动的介质会持续冲刷阀芯和阀座的密封面，很快就会导致密封失效出现内漏，这也是现场使用中经常出现的使用误区，在做管线设计和操作交底的时候需要明确说明。
