MG996R金属齿轮微型伺服舵机结构

　　做小型仿生机器人、航模舵面控制或者桌面级自动化小装置的结构设计时，MG996R这款舵机是选型表里绕不开的选项，很多刚接触小型运动机构的工程师第一次做负载端匹配，都会先拿这款舵机做原型验证。从实际使用场景来看，它常被用在1kg以内负载的关节驱动场景，比如四足机器人的腿部摆动关节、机械臂的小臂回转、遥控车的转向机构，还有航模里的副翼、升降舵角度控制，部分小型自动化工位的简易拨料、挡停机构也会用它做角度执行元件，成本低、采购渠道成熟，打样阶段不用花太多时间找供应链。

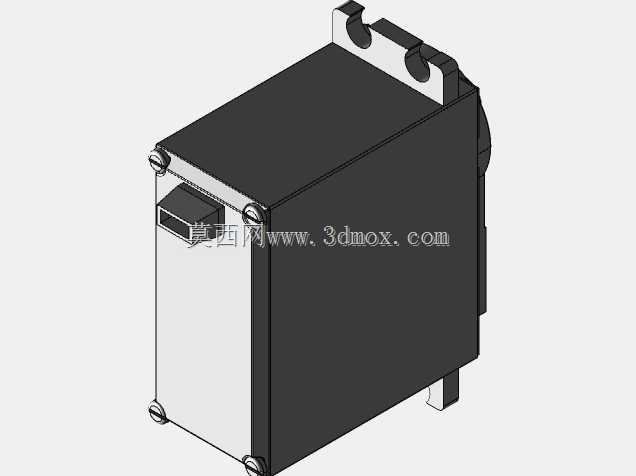

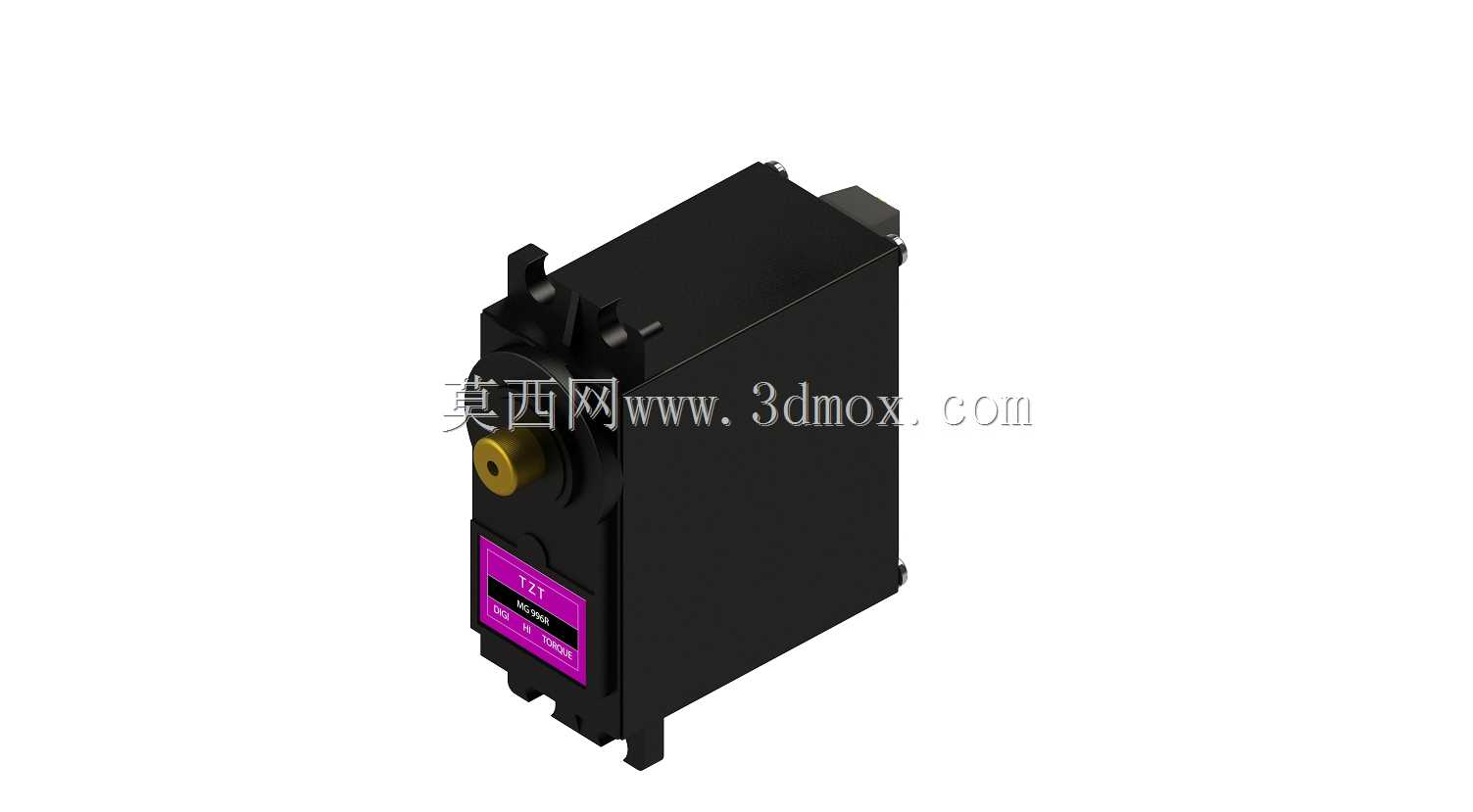

　　从结构设计角度拆解这款舵机的三维模型，能看到外壳采用阻燃ABS材质做主体封装，上下盖通过卡扣加自攻螺丝的方式固定，侧面预留的安装耳是标准的十字孔位，孔距适配市面上绝大多数通用舵机支架，安装边界上，主体外形是规整的长方体，输出轴位于前端面中心位置，轴端带铜套衬套，减少转动时的径向旷量，输出齿是标准25T花键，和市面上通用的金属舵盘、塑料摇臂完全兼容，不用额外做转接件设计。内部的齿轮组采用金属直齿传动，相比早期的塑料齿轮舵机，抗堵转能力提升明显，不会因为瞬时负载过大打齿报废，齿轮组的减速比经过匹配，能在6V供电下输出足够的堵转扭矩，满足小型机构的动力需求。

　　建模的时候要注意，舵机的出线位置在后端侧面，做结构布局时要预留至少5mm的走线空间，避免装配时线材被外壳挤压破损；安装耳的沉孔深度要匹配M2自攻螺丝的长度，不能打穿外壳碰到内部的驱动电路板；输出轴的回转范围是0-180度，做机构运动仿真时要给轴添加角度限位，避免模拟运动时出现超行程的干涉问题。另外舵机侧面的散热槽是和内部驱动板的发热位置对应的，做封闭安装的结构时，不要把散热槽完全堵死，否则长时间堵转容易烧驱动板。很多新手做结构时容易忽略舵机的中性位置校准，建模时要把输出轴的零位和舵机信号中位对应，这样装配后调试时不用反复调整摇臂位置，能节省不少现场调试的时间。
