Arduino控制感应式智能分类垃圾箱结构设计

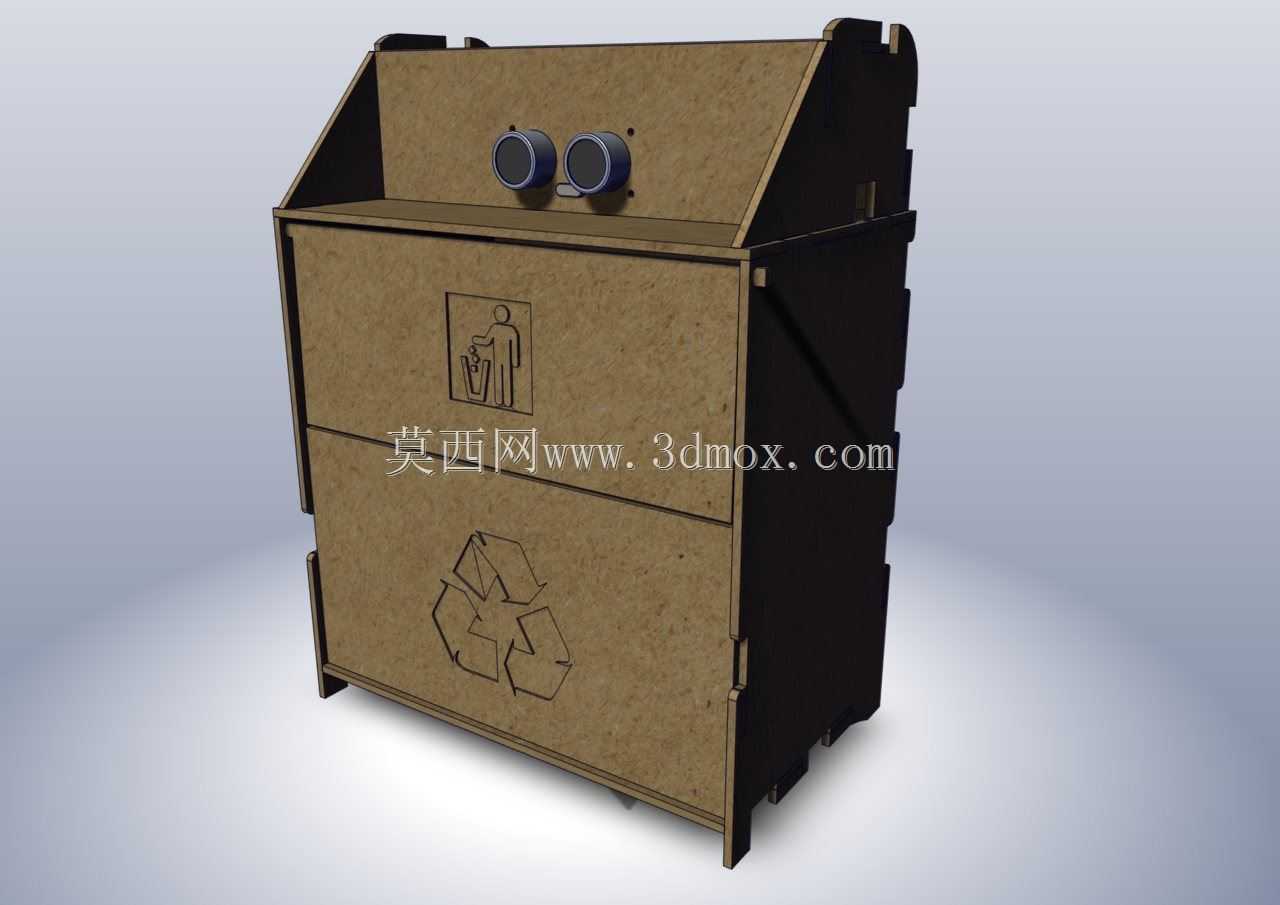

这款感应式智能分类垃圾箱主要面向办公区、公共休闲区、校园实验室等半开放公共场景使用，可替代传统敞口或脚踏式垃圾箱，解决手动开盖带来的接触污染问题，同时通过分层结构实现可回收物与其他垃圾的初步分类收纳。设备顶部设置双超声波感应模块，可覆盖正前方0-40cm的感应范围，当检测到人手或投掷物靠近时，上盖会自动开启，待投掷动作完成后延时3-5秒自动闭合，全程无需肢体接触，能有效降低公共场景下交叉接触的卫生隐患。

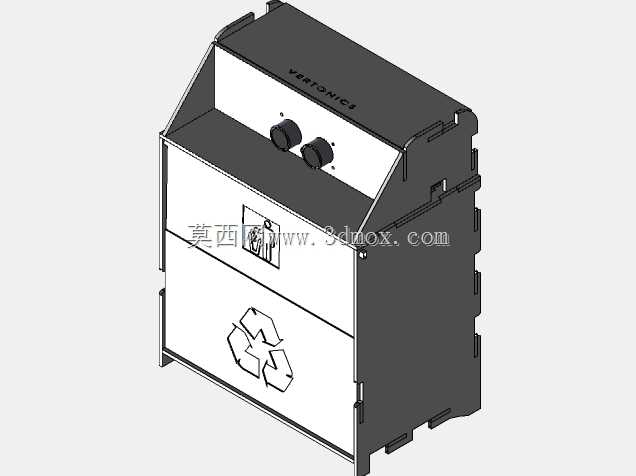

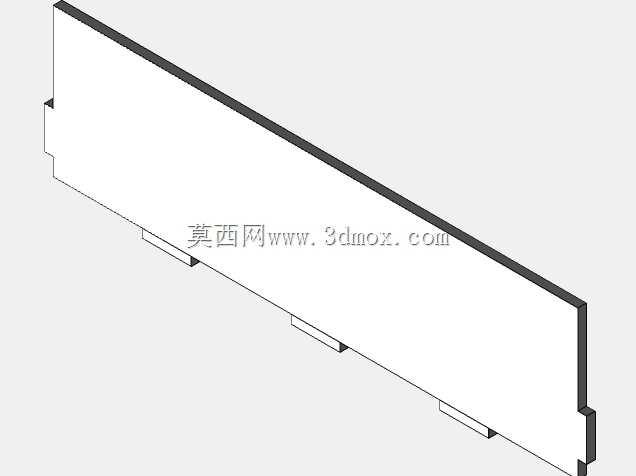

从结构设计思路来看，整体采用模块化拼接的钣金结构方案，外壳主体采用1.5mm厚冷轧钢板折弯成型，各板块之间通过卡扣与自攻螺丝组合连接，无需复杂焊接工艺，既降低了加工装配难度，也方便后期内部电控元件的检修更换。箱体分为上下两个独立收纳仓，上仓容积约12L，用于收纳其他生活垃圾，下仓容积约18L，用于收纳可回收物，仓门正面分别蚀刻对应类别的标识图案，无需额外粘贴标识牌，避免长期使用后标识脱落磨损的问题。顶部的感应模块安装位预留了标准20mm孔径，可兼容市面上主流的超声波测距传感器，电控仓设置在箱体顶部后侧，与收纳仓完全隔离，避免垃圾渗液或异味侵入造成电路损坏。

安装边界方面，设备整体外形尺寸控制在宽420mm、深350mm、高680mm，底部设置四个可调高度的橡胶脚垫，可适应不平整地面的放置需求，放置时需预留后侧至少50mm的散热空间，正面感应区域避免正对常走动的通道，防止误触发。上盖开启角度为75度，开启后最高点距地面高度为760mm，不会对正常投掷动作造成遮挡，内部收纳仓采用抽拉式结构，抽拉行程为300mm，清理垃圾时可直接将内桶抽出，无需搬动整个箱体。结构设计时充分考虑了日常使用的耐用性，上盖转轴处采用阻尼铰链，可承受超过1万次的开合循环，箱体边角全部做R5圆角处理，避免尖锐边角造成磕碰伤害，整体结构无外露尖锐部件，适配公共区域的使用安全要求。
