工业机器人防护围栏安全外壳结构

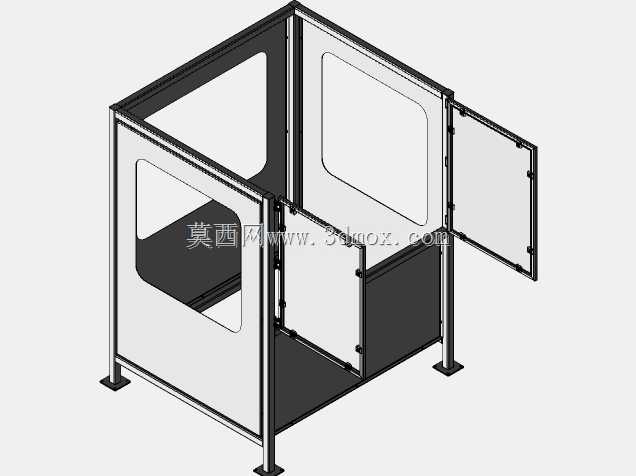

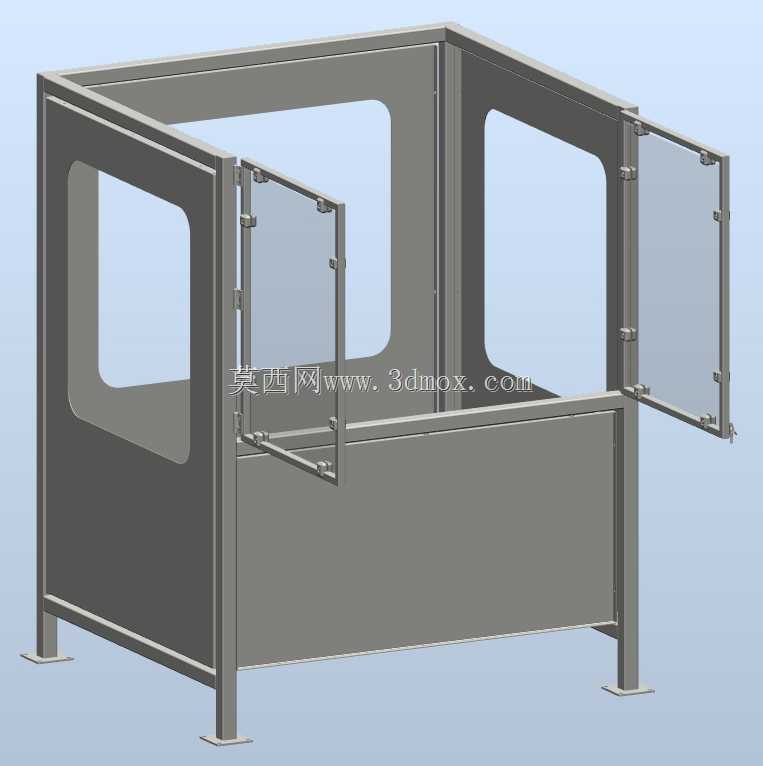

这款机器人安全外壳主要应用于工业生产现场的工业机器人作业工位，在汽车零部件焊接、精密电子装配、五金件打磨等存在机器人高速运动轨迹的场景中，承担物理隔离防护的核心作用，避免无关人员误入机器人作业半径范围引发机械伤害，同时也能阻挡打磨飞屑、焊接弧光、切削液飞溅对周边工位人员与设备造成影响。从结构设计来看，整体采用方通焊接框架作为主体承载结构，底部设置带安装孔的支撑脚，可直接通过膨胀螺栓与车间混凝土地面固定，安装边界可适配主流负载5-50kg的六轴工业机器人的作业范围预留，框架侧面预留的透明视窗采用钢化聚碳酸酯板材镶嵌，既保证现场巡检人员可清晰观察内部机器人运行状态，又具备足够的抗冲击强度，不会被高速运动的工件或意外飞出的工装击穿。两侧设置的对开式检修门采用合页铰接结构，门体配备磁吸式定位件，在设备调试、维护保养时可将门体完全打开并固定，预留足够的操作空间供运维人员进入内部开展示教、夹具更换、故障排查等作业，门体边缘加装密封胶条，闭合后可减少粉尘、切削液渗入防护壳内部。设计过程中优先考虑了现场拆装的便捷性，整体框架采用分段式螺栓拼接结构，无需大型吊装设备即可完成现场组装，框架的立柱与横梁连接处设置加强筋板，避免长期受车间振动影响出现结构松动，外壳下部采用整幅钣金封板，可阻挡地面杂物、清扫积水进入机器人安装区域，保护机器人底座线缆与伺服电机不受侵蚀。视窗的开孔位置经过人机工程校核，对应站立人员的视线高度范围，无需刻意弯腰或踮脚即可观察到机器人末端执行器的作业状态，检修门的开合角度可达180度，不会在开门后占用周边通道的通行空间，支撑脚的高度预留了20mm的调节余量，可适配车间地面存在的轻微不平整情况，保证安装后整体框架的水平度，避免门体出现开关卡滞的问题。
