高精度CNC机床用数控触摸探测头结构

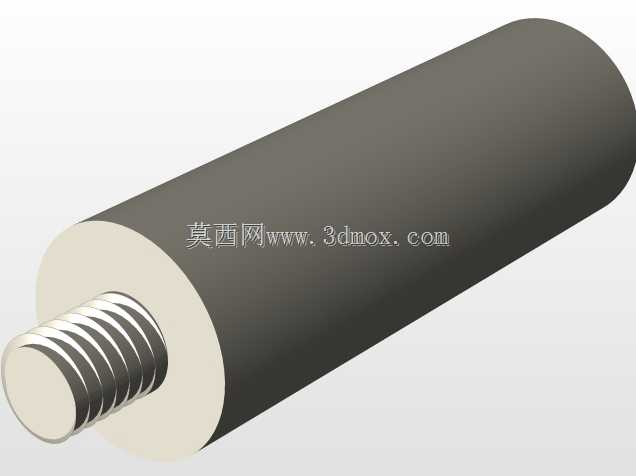

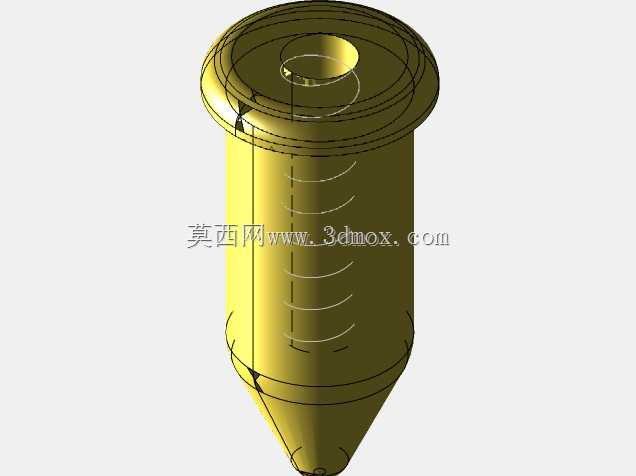

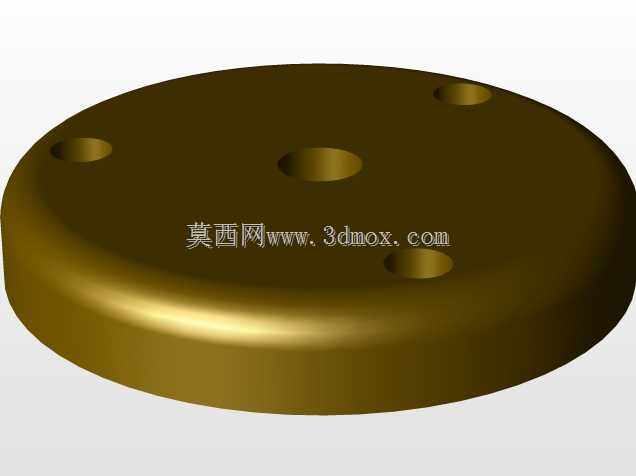

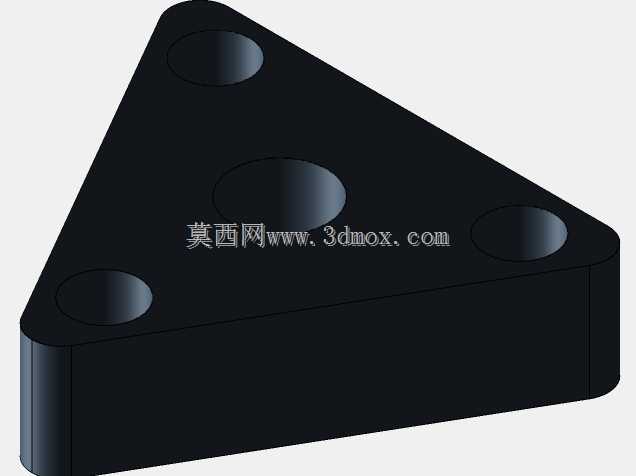

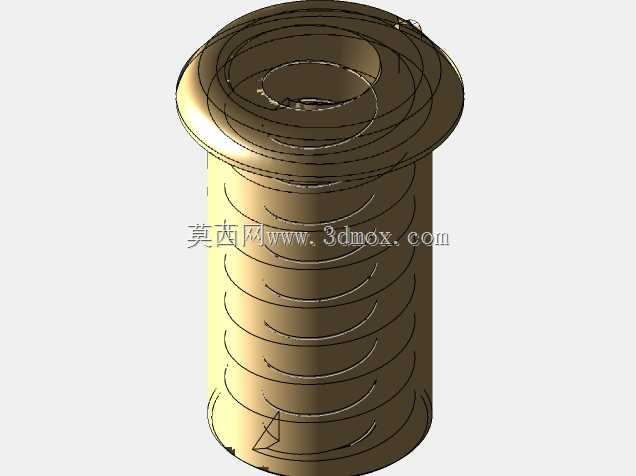

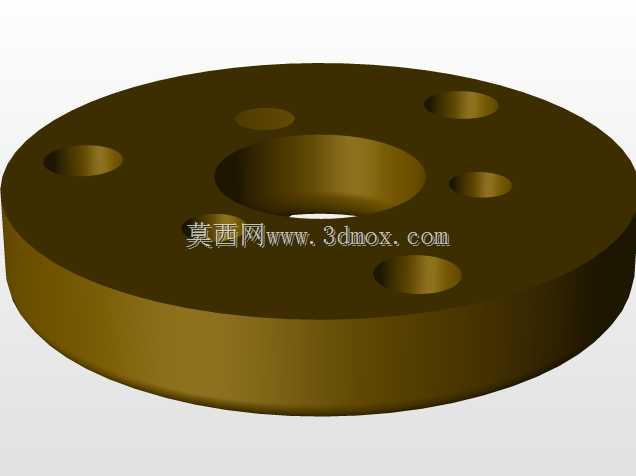

　　这类接触式探测头主要搭载在数控铣床、加工中心等机加工设备上，替代人工完成工件坐标系自动设定、工件尺寸在机检测、毛坯余量识别、夹具偏移补偿等工序，能大幅降低人工打表、寻边带来的操作误差，尤其适配多品种小批量的精密加工场景，在模具加工、精密零件批量生产中，可有效减少装夹找正的辅助工时，避免人工操作失误导致的工件报废。从结构设计来看，该探测头主体采用绝缘工程塑料作为基座壳体，兼顾结构强度与内部电路的绝缘需求，接触传导部分采用镀金黄铜与铜质构件搭配，降低接触电阻的同时提升耐磨性能，测杆部分采用不锈钢材质，保证长期往复触碰下的刚性与形位精度，内部搭配硬化滚珠轴承作为测头浮动的导向支撑，保证测头受任意径向、轴向触碰时都能稳定触发信号，

　　重复定位精度可达0.002mm级别，满足绝大多数精密加工的检测需求。结构设计上采用下置调节螺钉的跳动校准结构，可在装配完成后从探头底部调整测杆的同轴度，补偿零件加工与装配带来的累积误差，保证测头各个方向的触发精度一致性；预留的LED指示位可直观反馈测头的触发状态，方便操作人员在设备旁快速判断测头工作状态，无需紧盯系统界面的信号反馈。安装边界上，探头下部为圆柱形安装基座，可适配标准的ER刀柄或者专用测头刀柄装夹，安装时需保证基座与刀柄的同轴度控制在0.01mm以内，避免测头旋转时出现过大的径向跳动影响触发精度；上部伸出的测杆长度经过优化，既保证足够的检测触碰行程，又避免过长导致测杆刚性不足引发的误触发。实际使用中，

　　这类测头可配合机床的宏程序实现自动测量流程，完成工件原点自动更新、加工尺寸自动补偿、破损刀具检测等功能，相比传统的机械式寻边器，不需要人工旋转主轴找正，也能避免接触力度不一致带来的测量误差，在3轴、4轴加工中心上都能适配，对于复杂曲面零件的在机检测，可在加工完成后直接在机床上测量关键尺寸，无需拆卸工件移至三坐标检测，大幅缩短精密零件的加工周转周期。设计时需重点关注内部触发机构的预紧力设置，预紧力过大会导致测头触碰时划伤工件表面，预紧力过小则容易受切削液冲击、主轴振动影响出现误触发，该结构通过优化内部弹性件的参数，将触发力控制在合适区间，既保证软质金属、薄壁工件检测时不会压伤工件表面，又能抵御常规加工场景下的振动干扰。
