福伊特五十年代初期混流式水轮机结构

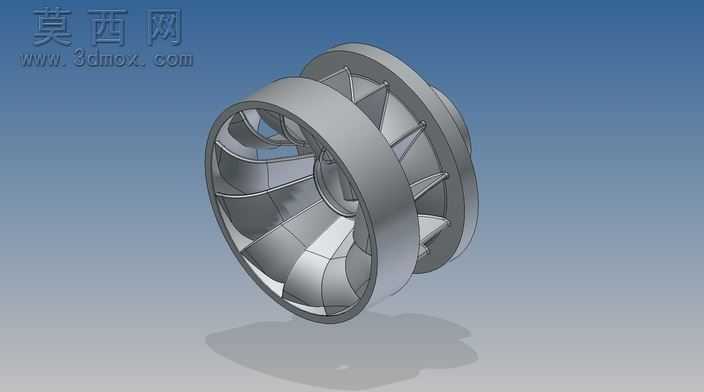

本模型为福伊特五十年代初期研发的混流式水轮机转轮核心结构，采用三维建模软件完成全参数化构建，完整还原了该时期涡轮机组的经典设计特征。建模过程中首先梳理混流式水轮机的水力运行逻辑，以转轮的过流曲面为核心构建基准，通过曲面放样、曲率连续调整完成叶片的三维轮廓搭建，每一片叶片的进水角、出水角都严格参照该年代福伊特机组的设计参数设定，保证叶片曲面与上冠、下环的衔接处过渡顺滑，无几何畸变，完全符合水力过流部件的型线要求。材质渲染阶段采用金属哑光质感模拟铸钢转轮的真实材质，对叶片表面的水流冲刷纹理做了细节处理，通过光影调整清晰呈现叶片的扭曲形态与流道空间结构，让模型既具备工程参考价值，也拥有直观的视觉展示效果。结构设计上，模型完整呈现了混流式水轮机转轮的核心组成：中心轮毂用于连接机组主轴传递扭矩，周向均匀分布的扭曲叶片承担水流能量转换功能，外侧的上下环结构对叶片形成固定支撑，同时约束流道范围，引导水流轴向进入、径向流出，完成水能到旋转机械能的转换。该款作为五十年代初期的经典机组设计，在结构上兼顾了当时的加工工艺水平与水力效率要求，叶片数量与曲面曲率经过多轮水力试验验证，能够适配中水头的水力发电工况，是早期混流式水轮机技术路线的典型代表。建模过程中对各部件的装配关系做了精准还原，上冠、叶片、下环的连接位置完全符合焊接式转轮的工艺特征，没有出现结构干涉或装配错位的问题，可用于水力设备发展历程研究、水轮机结构教学演示，也可为中小型混流式机组的改型设计提供早期技术参考，帮助从业者理解水轮机技术的演进逻辑与经典结构的设计思路。
