离心式流体输送泵叶轮结构设计

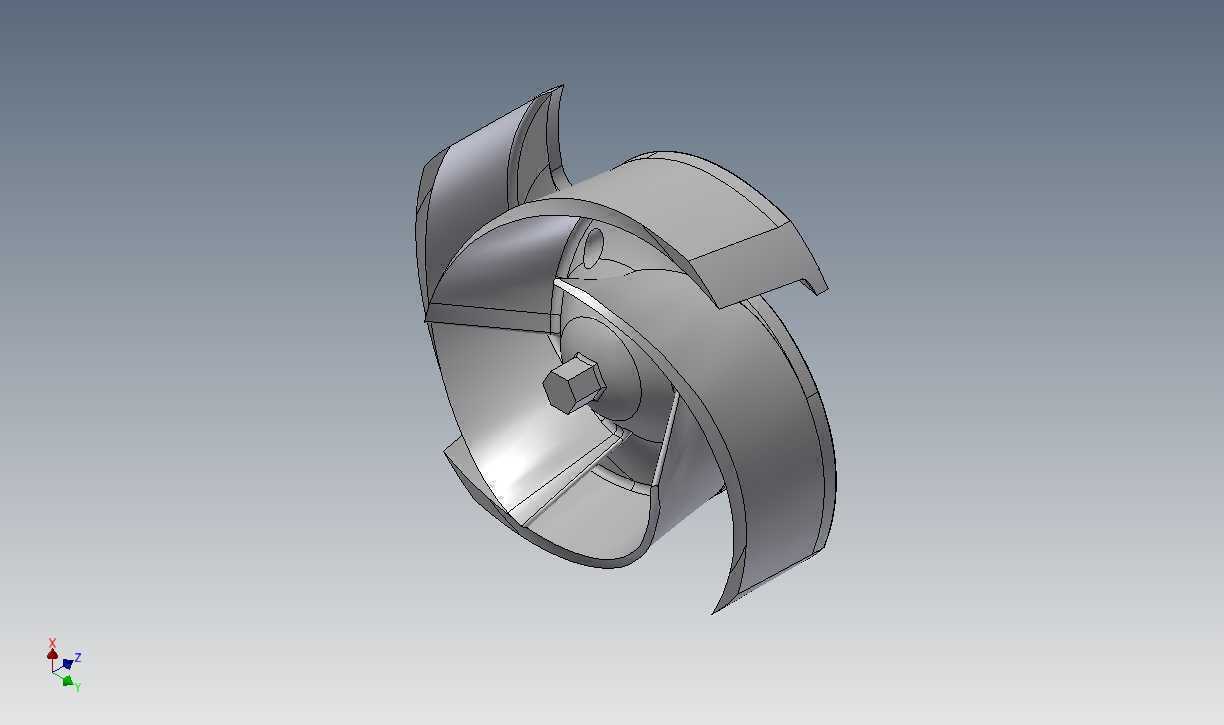

　　在市政供水、工业循环水系统、化工流体输送、暖通空调水循环等场景中，泵作为核心流体输送设备，其做功核心部件就是叶轮，叶轮的结构设计直接决定泵的水力效率、运行稳定性与适用工况范围。这款叶轮采用后弯式闭式叶片结构，整体为一体化铸造后精加工的成型方案，叶片型线按照三元流动理论优化设计，能够在额定转速下将电机输入的机械能高效转化为流体的压力能与动能，减少流体在叶轮流道内的涡流损失与冲击损失。从结构细节来看，叶轮中心设置带六角定位结构的轮毂安装位，能够与泵轴实现可靠的周向定位，避免运行过程中出现叶轮打滑、窜动的问题，轮毂与叶片的衔接位置做了大圆弧过渡处理，既可以降低铸造过程中的应力集中风险，也能减少流体在入口处的流动阻力，提升泵的抗气蚀性能。

　　叶片的出口边做了斜切修型处理，能够有效降低叶轮出口处的流体尾迹损失，减少泵运行过程中的水力脉动，降低泵组的振动与噪声水平，适配对运行平稳性要求较高的闭式循环系统场景。在安装边界设计上，叶轮的入口直径、轮毂外径、叶轮整体外径与出口宽度均匹配常规端吸离心泵的腔体尺寸，安装时仅需将叶轮中心孔对准泵轴，靠六角结构完成周向定位后通过轴端紧固件锁紧即可，不需要额外加工适配结构，能够直接替换同参数规格的老旧泵叶轮，用于设备维修与能效升级场景。设计过程中针对叶片的厚度做了梯度优化，叶片入口边厚度较薄，能够减少流体入口冲击，从入口到出口方向叶片厚度逐步增加，保证叶片在高速旋转过程中具备足够的结构强度，

　　能够承受高压流体的作用力与流体中微小固体颗粒的长期冲刷，延长叶轮的使用寿命。叶轮的前后盖板与叶片之间的流道表面做了光滑处理要求，能够降低流体与流道壁面的摩擦损失，进一步提升泵的整体运行效率，在常规清水输送工况下，搭配该叶轮的离心泵运行效率比采用普通圆柱叶片的同规格泵高出3到5个百分点，长期运行能够有效降低泵组的能耗成本。针对不同的输送介质场景，该叶轮结构可以适配多种材质加工方案，输送清水时可以选用铸铁或工程塑料材质降低成本，输送腐蚀性流体时可以更换为不锈钢或氟塑料衬里结构，不需要调整整体安装尺寸与叶片型线，具备较强的工况适配性。在实际选型匹配过程中，需要注意叶轮的旋转方向与叶片的弯曲方向匹配，反向安装会导致流体输送方向反转，

　　同时大幅降低泵的输出压力与流量，安装前需要核对泵轴的旋转方向与叶轮标识的方向一致。另外叶轮做动平衡校验时，需要在前后盖板的指定位置做去重处理，避免破坏叶片的过流型线，保证叶轮在额定转速下运行时的剩余不平衡量符合泵类设备的动平衡精度要求，减少泵组的径向跳动，延长机械密封与轴承的使用寿命。
