食品加工用离心泵成套结构设计

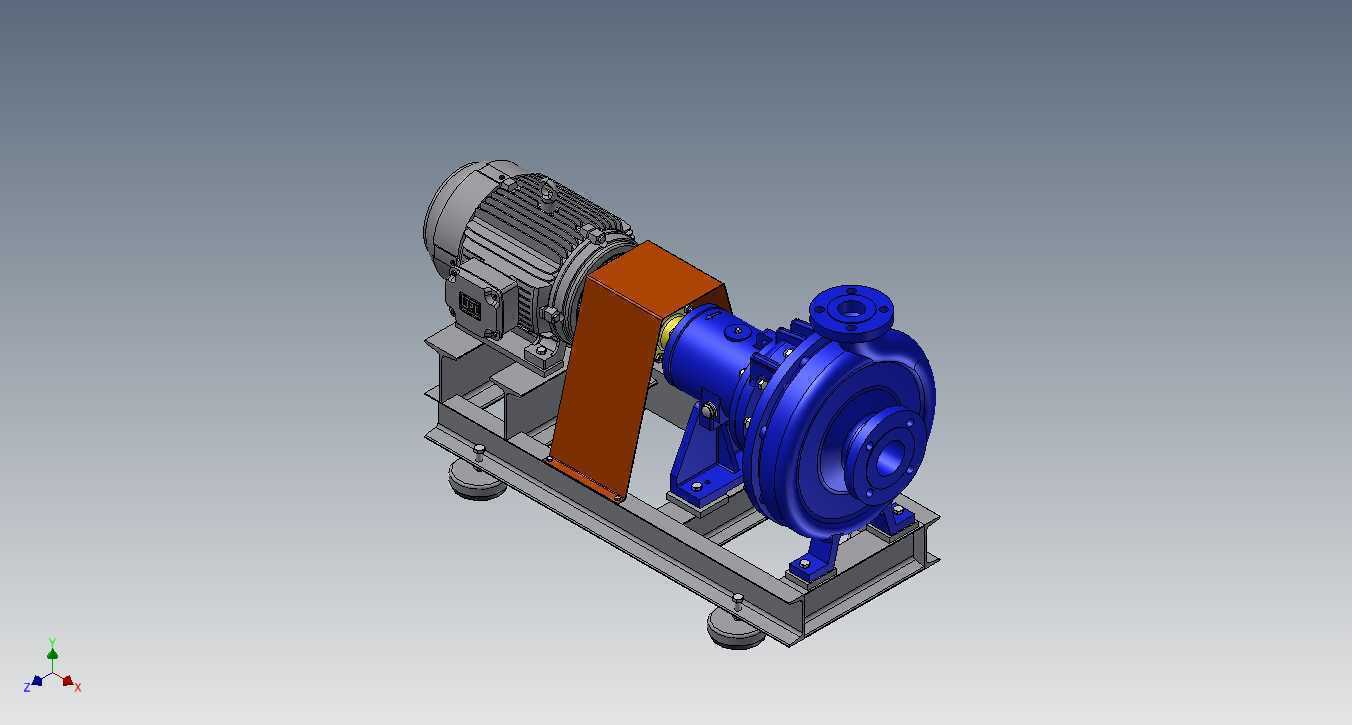

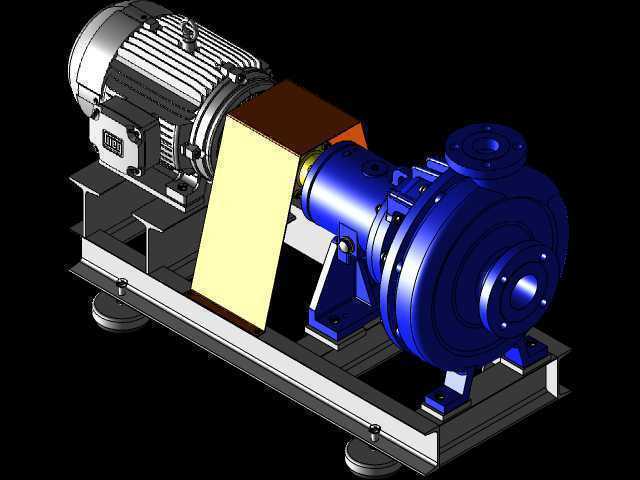

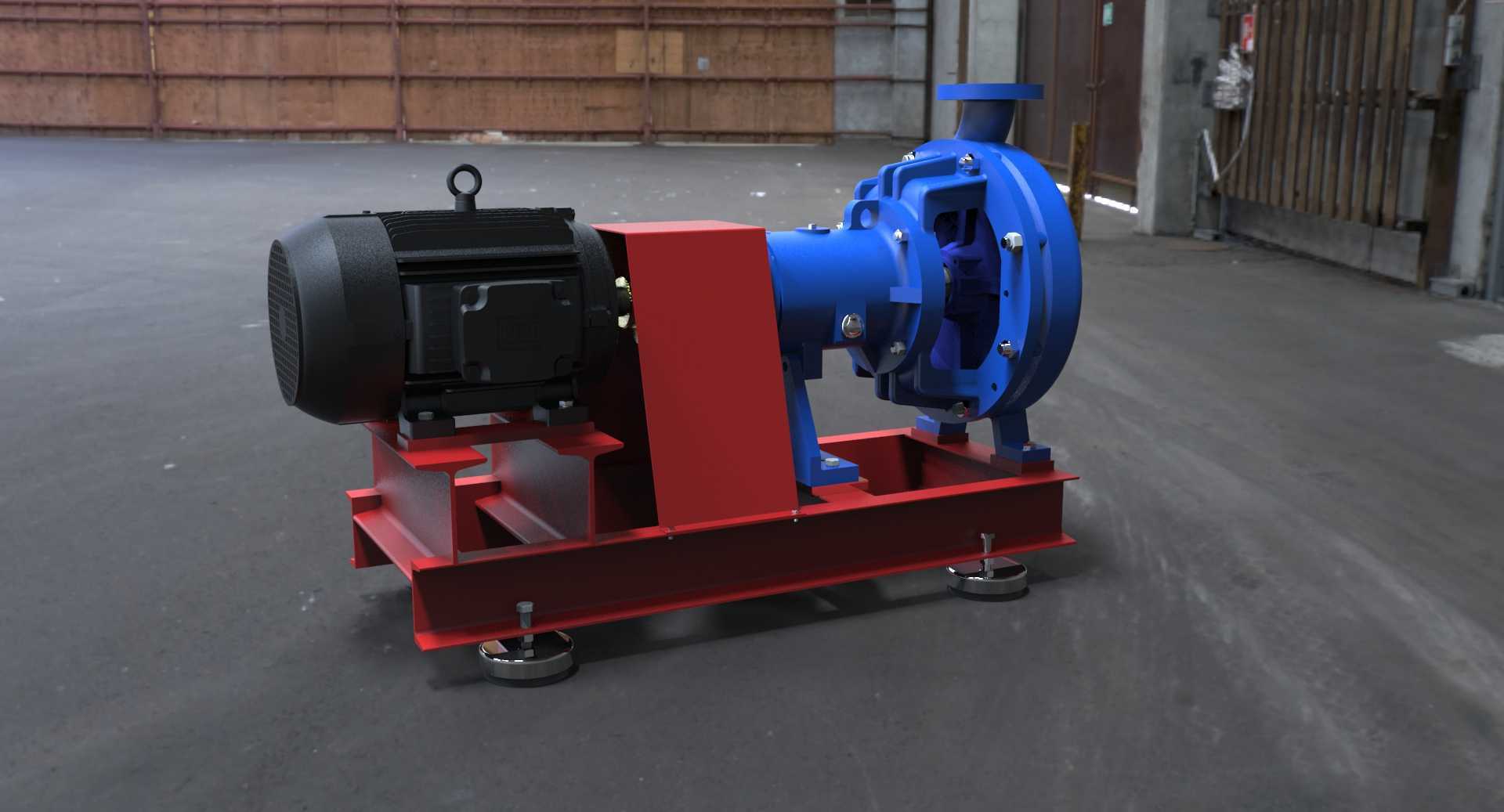

　　这套离心泵总成的三维结构，是针对食品加工行业流体输送工况做的适配设计，建模时优先考虑了食品生产场景的卫生要求、安装维护便利性与运行稳定性。从结构布局来看，整套泵组采用电机与泵体分体式共底座安装，中间设置联轴器护罩做安全防护，底座下方配置可调减震脚杯，可抵消设备运行时的振动传递，避免对车间地面及周边配套管线造成共振影响。泵体部分采用蜗壳式流道设计，过流部件的圆角过渡均做了平滑处理，没有卫生死角，适配食品行业CIP清洗的要求，可输送乳品、饮料、食品级原料液等介质，不会出现介质残留积料的问题。进出口法兰采用标准快装式法兰接口，可直接对接食品级输送管线，减少现场安装的配管工作量，法兰密封面的平面度公差控制在0.1mm以内，

　　保证运行时无滴漏风险。联轴器部分采用弹性柱销联轴器，可补偿电机轴与泵轴安装时的少量同轴度偏差，降低装配难度，同时能缓冲泵启动时的扭矩冲击，延长轴承与机械密封的使用寿命。护罩采用折弯成型的钣金结构，通过螺栓固定在底座上，完全覆盖联轴器旋转部位，符合机械设备安全防护规范，避免生产过程中人员误触旋转部件造成安全事故。底座采用型钢焊接框架结构，焊接后做了去应力处理，避免长期使用出现底座变形导致的轴系不对中问题，底座上的电机安装位设置了长条形调节孔，可在安装及维护时调整电机位置，方便联轴器找正以及皮带（若后续改型为皮带传动）张紧度调节。泵体的轴承箱部分预留了油脂加注口，可在不拆解泵体的情况下完成轴承润滑维护，减少设备停机维护时间。

　　机械密封采用符合食品接触要求的材质，可耐受食品加工过程中常见的清洗液、高温介质工况，密封寿命比普通填料密封提升三倍以上，减少日常维护的频次。从安装边界来看，整套泵组的长宽高尺寸适配食品车间常见的设备安装预留空间，进出口的中心高度统一按照行业通用管线高度设计，现场安装时不需要额外做管线变向或者抬高处理，减震脚杯的调节行程可达20mm，可适应车间地面存在的少量不平整情况，不需要额外做基础预埋，降低现场安装的施工成本。在设计过程中，对泵体的受力点做了加强筋布局优化，泵脚与蜗壳连接位置的加强筋可承受满负荷运行时的管道推力，避免泵体变形导致的叶轮擦壳问题。叶轮采用闭式叶轮结构，流道做了抛光处理，输送介质时的效率比开式叶轮高15%左右，

　　同时可减少介质在流道内的滞留，适配食品卫生要求。电机采用标准B3安装方式的卧式电机，防护等级适配食品车间的潮湿清洗环境，接线盒位置做了防水密封处理，可承受车间日常清洗时的水花飞溅。整套结构的所有连接螺栓均采用外露式设计，方便拆解维护，所有棱角位置均做了倒圆角处理，避免安装维护时划伤操作人员。在建模过程中，所有配合面的公差均按照实际加工装配要求设置，比如泵轴与轴承的配合采用过渡配合，轴承与轴承箱的配合采用间隙配合，保证实际加工装配时的互换性，不需要额外修配即可完成组装。针对食品行业经常需要切换输送介质的使用场景，泵体的拆解结构做了优化，松开泵体与轴承箱的连接螺栓即可将蜗壳与叶轮部分拆下，快速完成内部清洗或者易损件更换，整个拆解过程不需要移动电机与底座，大幅缩短换产清洗的时间。
