离心泵蜗壳式壳体三维结构设计

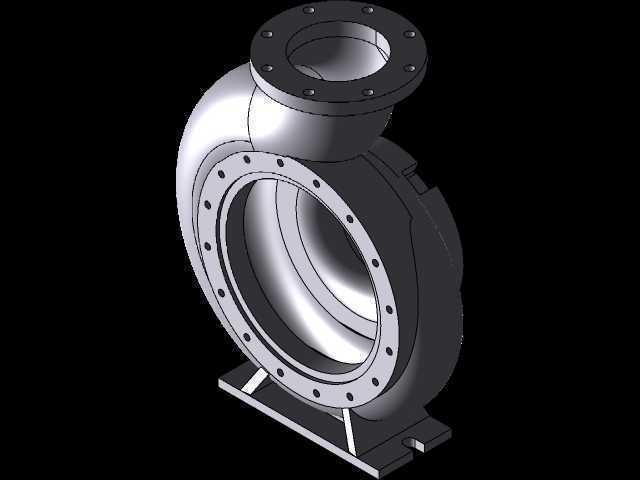

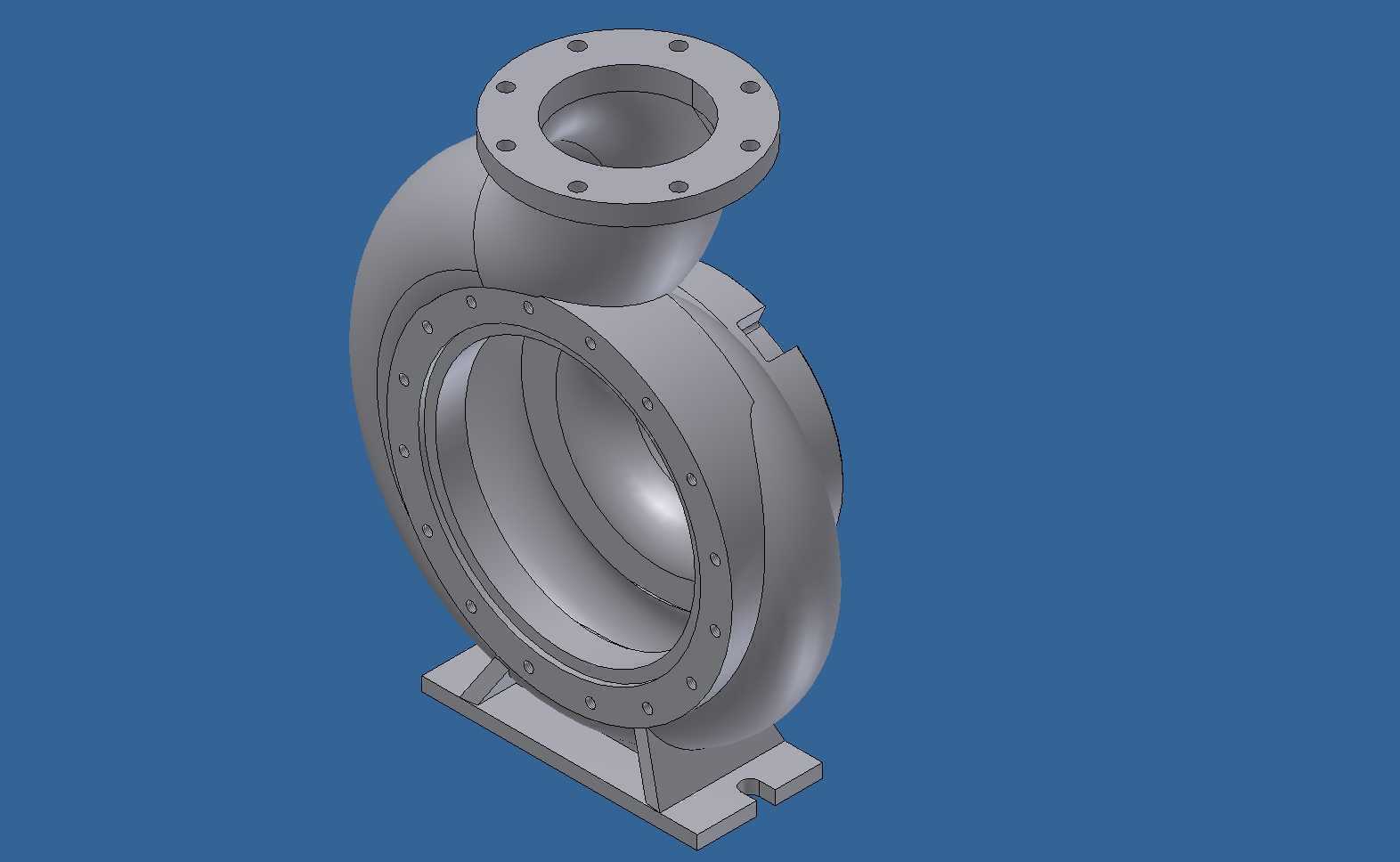

　　这款离心泵壳体是单级离心泵的核心承压与过流承载部件，在市政供水、工业循环水输送、暖通空调水循环、化工介质输送等场景中，作为泵体的主体结构承担着约束流体流向、承载内部压力、连接装配所有泵内组件的核心作用。从结构设计来看，整体采用经典的螺旋形蜗壳结构，这种流道形态是经过长期流体仿真与工程验证的最优构型，能够将叶轮甩出的高速流体平稳收集，逐步降低流体流速将动能转化为压力能，最大程度减少流道内的水力冲击与湍流损失，避免局部涡流带来的振动与效率损耗。

　　在安装边界设计上，壳体底部设置了一体化铸造的安装支座，支座上开有两个对称的长圆形安装孔，这种长孔设计能够抵消安装基座的少量加工误差，降低现场安装的对位难度，安装时可通过螺栓将泵体牢牢固定在混凝土基座或者钢制泵架上，支座的支撑面经过铣削加工保证平面度，避免安装后泵体出现倾斜导致的轴系不对中问题。壳体的轴向侧是大直径的圆形法兰连接面，法兰上沿圆周均匀分布了多个螺栓通孔，用于和泵盖、密封腔体组件连接，法兰端面加工有密封槽，安装时配合密封垫片可以实现端面的静密封，防止高压流体从结合面泄漏，法兰的螺栓孔位置度有严格公差要求，保证和泵盖装配后密封面均匀受压，不会出现局部密封失效。

　　壳体顶部的出口是垂直向上的圆形法兰接口，法兰同样沿圆周均匀布置螺栓孔，用于和出口管路系统连接，出口流道和蜗壳流道平滑过渡，没有突变的折角，减少流体流出时的局部阻力。整个壳体的壁厚设计经过承压计算校核，在额定工作压力下能够保证足够的结构强度，不会出现变形或者开裂问题，同时壁厚分布兼顾了铸造工艺性，避免出现壁厚突变导致的铸造缩孔、冷隔等缺陷，流道内壁的曲面过渡顺滑，没有尖锐棱角，既可以减少流体阻力，也能避免铸造时出现应力集中的问题。

　　在实际工程应用中，这类泵壳的设计需要兼顾水力性能、结构强度、装配工艺性三个核心维度：流道的截面变化率直接影响泵的水力效率，设计时需要严格按照流量参数计算每个截面的过流面积，保证流体在蜗壳内的流速均匀下降；壳体的加强筋布置在法兰与壳体主体的连接位置，既可以提升法兰的刚性，避免螺栓紧固时法兰变形，也能减少泵运行过程中的结构振动，降低运行噪音。和普通的直筒式泵腔不同，蜗壳式结构的泵壳不需要额外设置导叶组件，能够简化泵的整体结构，降低装配复杂度，同时在宽流量区间内都能保持较好的运行稳定性，不会出现小流量工况下的严重偏流问题。

　　在装配兼容性上，这款泵壳的内腔尺寸可以匹配对应规格的闭式叶轮，腔体预留了足够的叶轮安装间隙，同时和密封腔的连接位置尺寸符合通用离心泵的安装规范，能够适配常用的机械密封或者填料密封结构，不需要额外加工转接件就可以完成密封组件的安装。进出口法兰的尺寸符合管路法兰的通用标准，能够和同压力等级的标准管路法兰直接对接，不需要定制过渡连接件，降低现场管路安装的成本。壳体的支座高度设计也考虑了和电机、联轴器的安装同轴度要求，装配时不需要额外调整垫铁的高度就可以保证泵轴和电机轴的中心高对齐，减少现场安装调试的工作量。

　　从使用场景的适配性来看，这种结构的泵壳既可以用于输送常温清水，也可以在更换壳体材质后适配带有轻微腐蚀性的工业介质，结构本身的通用性较强，是中小口径单级离心泵最常用的壳体构型，在民用供水、工业循环、农田排灌等多个领域都有广泛的应用，其结构可靠性直接决定了整台泵的使用寿命与运行稳定性。
