立式长轴工业脱水过滤设备结构设计

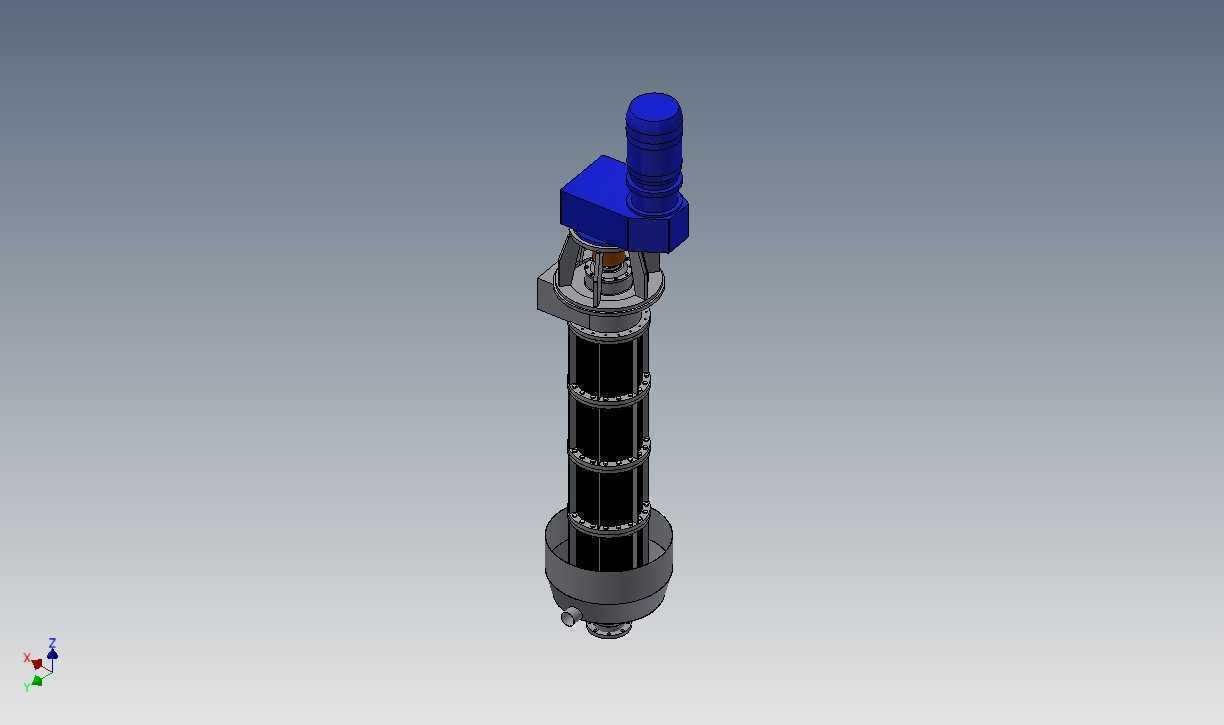

　　在化工原液预处理、矿山矿浆浓缩、食品加工料液除杂、市政污泥减容这类需要降低物料含水量的生产场景中，立式长轴结构的脱水过滤设备一直是现场选型的高频选项，这类设备不需要占用过大的地面安装空间，能够直接对接高位进料管路或者敞口料槽完成连续作业，相比卧式过滤设备更适配层高充足但地面面积紧张的生产车间布局。从结构设计逻辑来看，这款设备采用顶部驱动+长轴多级过滤段的排布方式，顶部的驱动集成模块将动力输出端与密封组件做了集成式设计，蓝色的防护壳体既可以遮挡内部传动连接结构，避免生产现场的粉尘、溅液侵入传动啮合部位，也预留了动力管线的接入口，现场布线时可以直接沿设备侧边的走线槽排布，不会出现管线缠绕转轴的问题。长轴段采用多节过滤单元串联的结构，

　　每一节过滤单元都设置了独立的密封支撑环，相邻单元之间通过法兰式结构锁紧，这种分段式设计一方面是为了适配不同处理量的需求，现场可以根据物料脱水的精度要求增减过滤段的数量，不需要整体更换设备主体；另一方面也方便后期运维，当某一段过滤元件出现磨损堵塞时，只需要拆解对应节段更换配件即可，不用将整根长轴抽出，大幅缩短了停机维护的时间。设备底部的集料端采用圆弧收口设计，能够引导脱水后的干料顺着锥面滑落至出料口，避免物料在筒体内壁堆积架桥，底部还设置了定位支撑脚，安装时可以直接与预埋的基础地脚螺栓对接，支撑脚的位置做了加强筋处理，能够承受长轴高速转动时产生的径向摆动载荷，避免设备运行时出现共振偏移。从安装边界来看，设备整体为细长立式结构，

　　径向最大尺寸集中在顶部驱动模块位置，长轴段的外径远小于顶部驱动段，现场布置时只需要预留顶部驱动模块的检修空间即可，侧面不需要预留过大的操作距离，进料口设置在顶部驱动模块的侧方，可以直接对接来料管路，出料口位于底部正下方，能够直接衔接下方的输送设备或者集料容器，不需要额外加装弯头改道，减少了管路阻力损失。功能实现上，设备运行时动力通过长轴传递到每一级过滤元件，带动过滤元件做相对转动，进入筒体内的带水物料在离心力与过滤介质的共同作用下，水分透过滤材从筒体侧边的导流通道排出，固体物料则被截留在过滤元件内侧，随着转动逐步向底部移动，最终从出料口排出，整个过程可以连续进料连续出料，不需要间歇停机排渣。设计过程中重点考量了长轴的挠度问题，每间隔两节过滤单元就设置了一个径向支撑轴承，轴承座与筒体内壁做了一体式连接，能够将长轴转动时的径向载荷直接传递到筒体外壳上，避免长轴因为长度过大出现转动挠曲，同时支撑轴承采用了免润滑的密封式结构，不需要定期加注润滑脂，适配多水多尘的恶劣作业环境。顶部的密封结构采用了多重组合密封，既有接触式的骨架油封阻挡料液向上侵入驱动腔，也有非接触式的迷宫密封阻挡粉尘进入，两层密封之间还预留了泄流孔，即便有少量料液透过第一层密封，也会从泄流孔排出，不会进入到驱动电机内部。筒体的外壳采用分段式薄壁圆筒结构，每一段圆筒都对应内部的一节过滤单元，筒壁上设置了透明观察窗，现场巡检时可以直接透过观察窗看到内部过滤元件的挂料情况，

　　判断是否需要进行反冲洗或者更换滤材，不需要拆开设备检查。在流体通道设计上，过滤后的清水导流槽沿着筒体内壁螺旋排布，能够引导透过滤材的水流快速向下流动到集水腔，不会在筒壁形成积水反渗到过滤后的干料侧，集水腔设置在筒体下部的侧边，出水口采用标准法兰接口，可以直接对接厂区的回水或者排水管路。针对不同物料的脱水需求，过滤元件的固定结构做了快拆设计，只需要松开顶部的压紧螺母，就可以将整串过滤元件从长轴上抽出，更换不同孔径的滤材或者过滤筛网，适配从粗颗粒矿浆到精细化工原液的不同脱水工况，不需要改动设备的主体结构。设备顶部的驱动模块还预留了转速调节的安装位，可以根据物料的脱水难度调整转轴的转速，对于容易脱水的大颗粒物料可以采用低转速运行降低能耗，对于含水量高、颗粒细的难脱水物料可以调高转速增强离心力，提升脱水效率。安装时需要注意设备的整体垂直度偏差不能超过千分之一，否则长轴转动时会出现偏磨，加剧支撑轴承的磨损，基础平台的承重需要满足设备满负荷运行时的总重量，同时要预留顶部驱动模块的吊装空间，方便后期检修时将驱动部分整体吊离。
