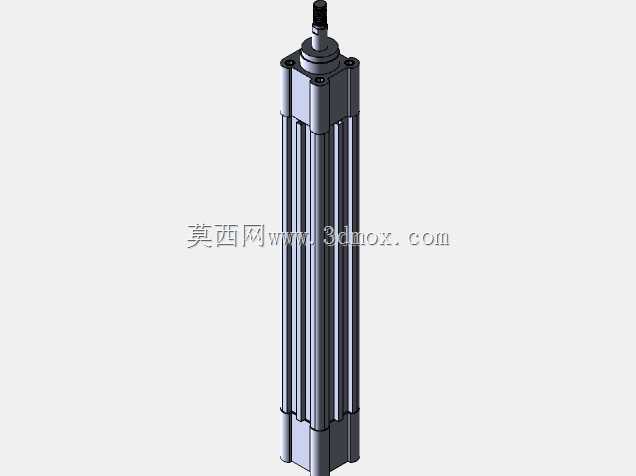

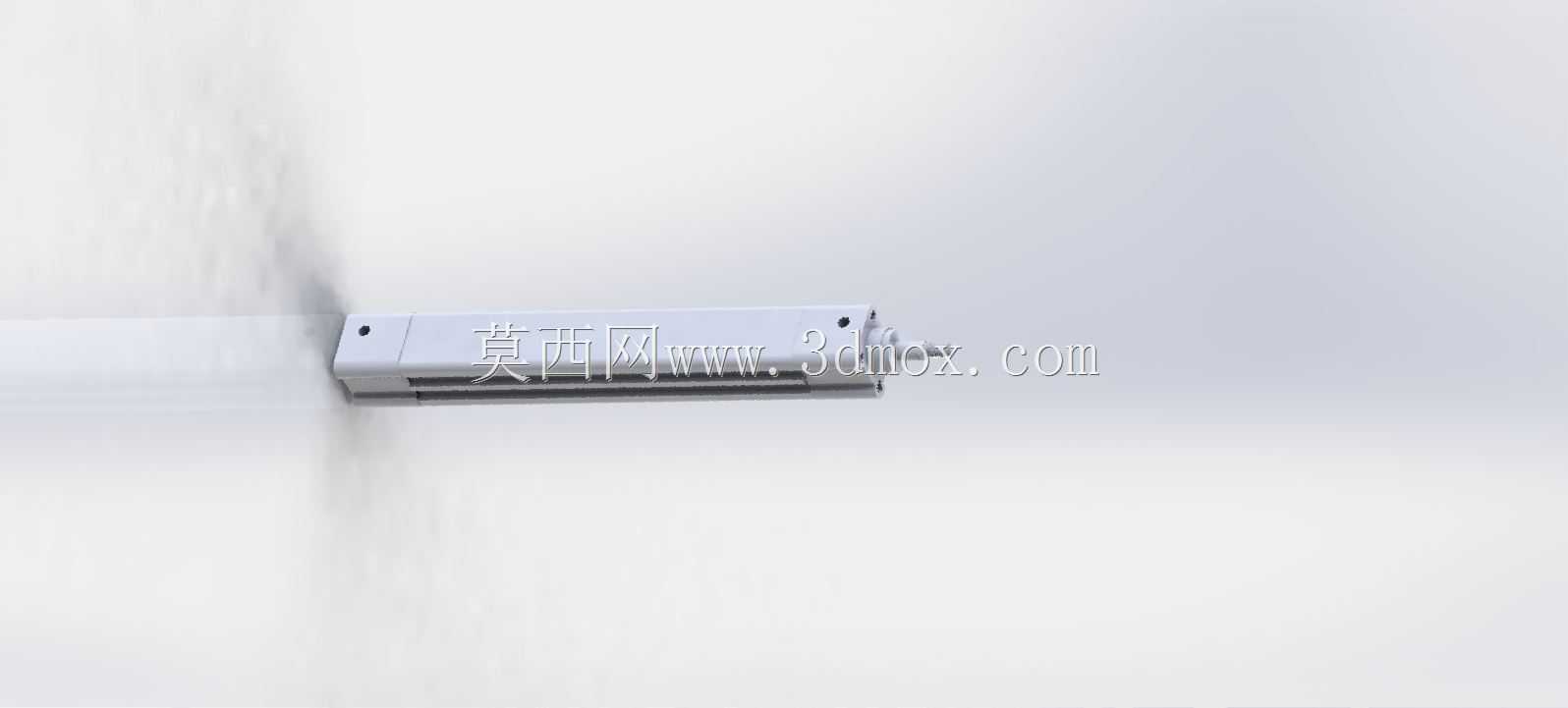

气立可FVBV32-270标准气缸结构设计

这款气缸的设计完全围绕气动系统的直线执行需求展开，缸径设定为32mm，行程达到270mm，预紧工作压力上限为10巴，能够覆盖多数轻工自动化、装配生产线的直线推压、工位移位、夹具锁紧等工况需求。在实际产线布局中，这类气缸常被用在皮带线的挡料机构、小型工件的顶升工位、工装夹具的夹紧单元、自动上下料的推料结构上，相比电动执行器，它的响应速度更快，维护成本更低，对洁净度要求不高的通用加工场景适配性极强。

从结构设计逻辑来看，这款气缸采用了常见的拉杆式缸体结构，四根平行拉杆贯穿前后端盖，既保证了缸筒在受压状态下的结构强度，也让整体装配和后期密封件更换的难度大幅降低，现场运维人员不需要专用工装就能完成拆解检修。活塞杆端采用了标准外螺纹连接结构，能够直接匹配浮动接头、连接头、推板等常用附件，不需要额外做转接件设计，能大幅缩短设备设计的选型周期。缸体两端的端盖上预留了标准气口安装位，气路连接可以根据现场布线方向选择侧接或者轴向接入，适配不同的安装空间约束。

在安装边界上，这款气缸的缸体截面为方形结构，既可以采用前端法兰安装、后端耳轴安装，也可以直接利用缸体侧面的安装槽配合固定件做卧式安装，安装方式灵活，不需要额外定制安装支架。设计过程中对活塞杆的伸出同轴度做了约束，满行程伸出状态下的径向跳动控制在常规气动元件的允许范围内，避免带负载运行时出现活塞杆别劲、密封件偏磨的问题。端盖内部设置了缓冲气室，在活塞运行到行程两端时能实现气垫缓冲，减少硬碰撞带来的噪音和结构冲击，延长气缸整体的使用寿命。缸筒采用硬质氧化铝合金材质，重量比钢制缸筒降低六成以上，在移动工位安装时不会给运动机构带来额外的负载负担，同时表面的氧化层具备不错的耐磨和抗腐蚀能力，在普通车间环境下长期使用不会轻易出现锈迹或者缸壁磨损问题。

对于做设备结构设计的工程师来说，这类标准气缸的三维模型可以直接导入装配体中做干涉检查，提前核对行程范围内是否会和周边的工装、输送结构产生碰撞，也能直接提取安装孔位、气口位置的尺寸，不用手动测量样本参数，能有效减少设计阶段的错漏问题。在选型匹配时，只需要核对负载重量、运行速度、行程需求是否和参数匹配，就能直接套用在对应的工位上，不需要做额外的结构改型。
