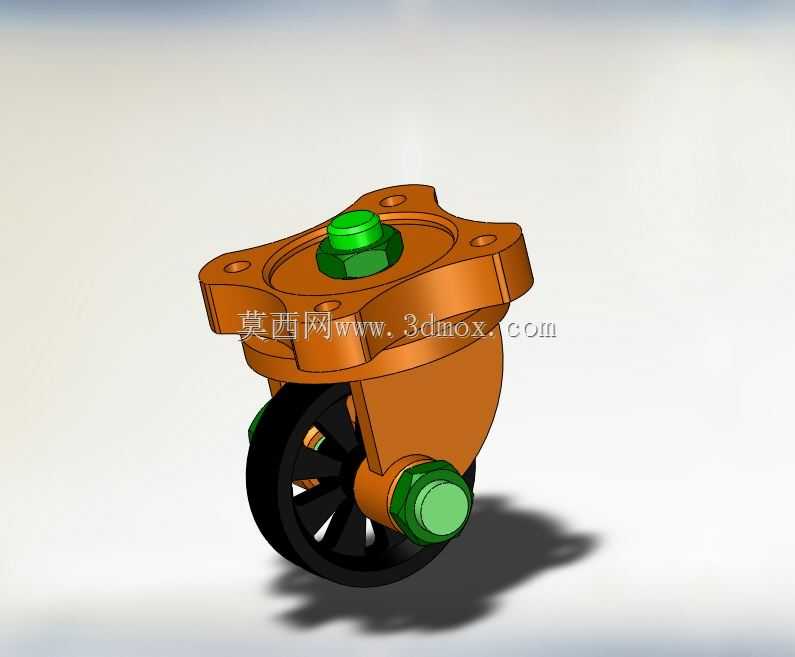

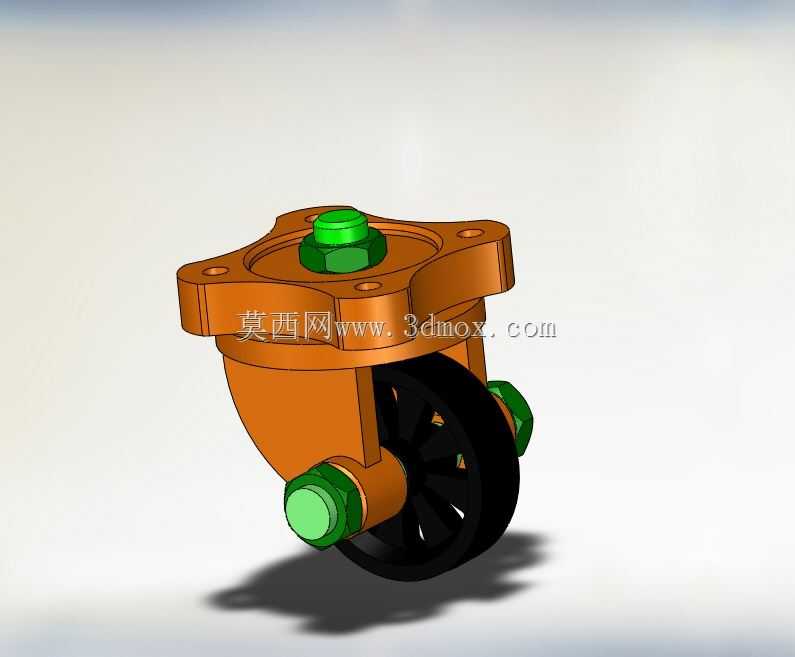

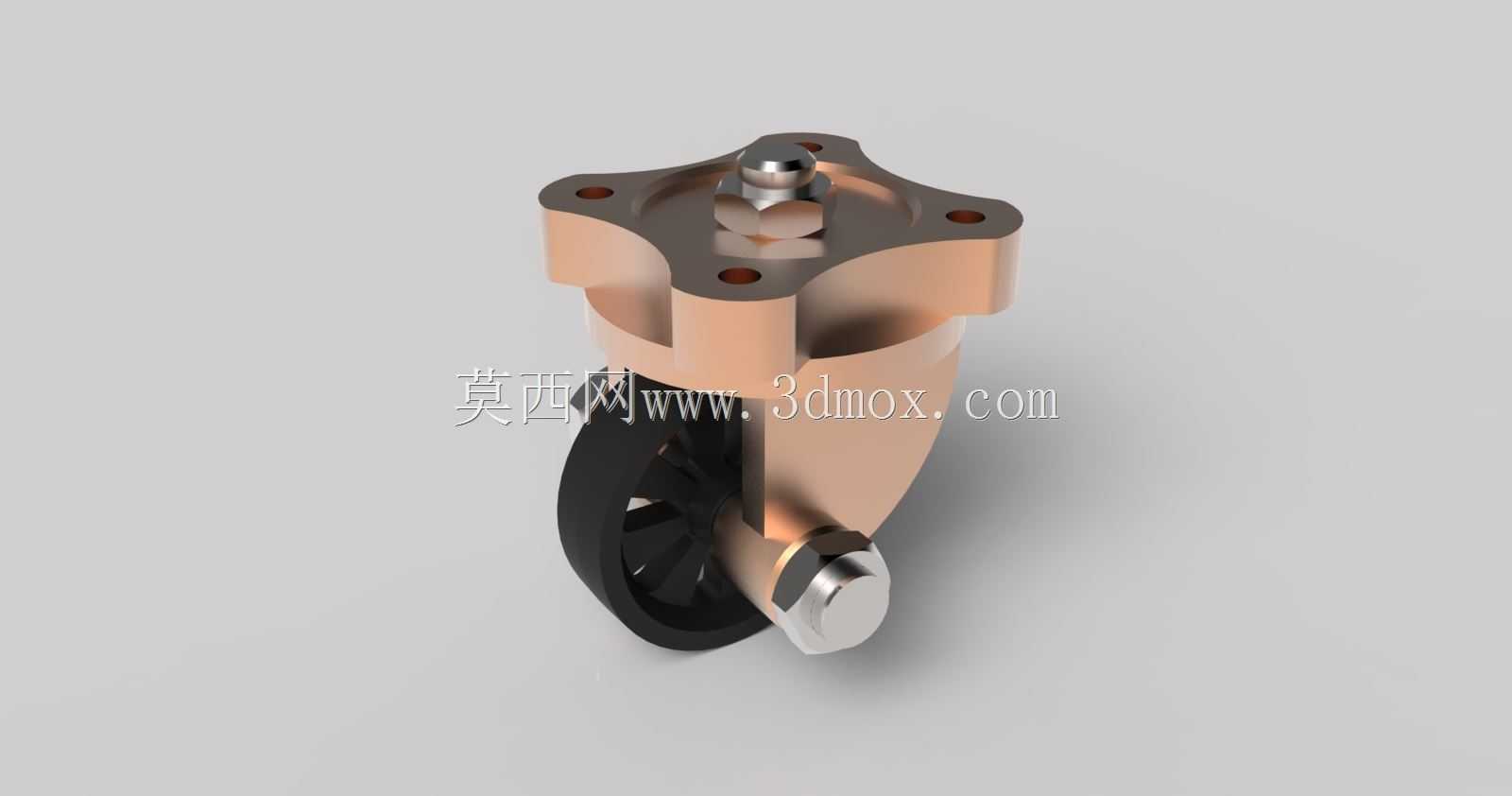

法兰安装式重载万向活动脚轮结构

这款法兰安装式万向脚轮，核心适配各类需要短距离移位的工业设备、工装台架、仓储周转载具的移动需求，在车间工位器具、轻型自动化设备机架、中小型物料转运车的底部安装场景中十分常见，能够在不改变设备主体朝向的前提下，实现任意方向的水平位移转向，大幅降低设备移位、工位调整时的人力投入。从结构设计逻辑来看，该脚轮采用顶部法兰盘作为安装基准面，法兰盘上预留四个均布的安装通孔，安装时可直接通过螺栓与设备底部的安装板锁紧固定，相比插杆式脚轮，法兰安装的接触面积更大，受力分布更均匀，能承受更高的径向载荷，避免长期承重后安装位出现变形松脱的问题。转向结构藏于法兰盘与轮架的连接位置，内置回转支撑结构，轮架可绕中心竖轴360度自由回转，转向时阻尼均匀，不会出现卡滞、偏摆的问题，即使在带载状态下推动设备转向，也不需要额外施加过大的推力。滚轮部分采用硬质耐磨轮面，轮芯做了加强筋结构设计，轮轴与轮架之间通过轴套配合，减少转动时的摩擦阻力，轮体两侧的锁紧螺母可调整轴系的配合间隙，长期使用出现磨损后可通过调整间隙消除晃动量。设计过程中充分考虑了安装边界的适配性，法兰盘的安装孔位遵循通用五金配件的安装尺寸规范，可直接匹配市面上多数标准设备底部的安装孔距，不需要对设备主体做额外的打孔改造；整体安装高度控制在常规脚轮的通用尺寸区间，替换同规格旧脚轮时不需要调整设备的整体支脚高度，不会出现设备放置不平的问题。轮架采用一体成型的承力结构，转向部位做了加厚处理，避免受侧向冲击力时出现断裂变形，滚轮与轮架之间预留了足够的转动间隙，即使地面存在少量铁屑、杂物，也不会卡入轮隙导致滚轮停转。在实际使用场景中，这类脚轮常搭配定向脚轮共同使用，通常在设备底部安装两个万向脚轮加两个定向脚轮，即可兼顾直线行走的稳定性与转向的灵活性，既可以保证长距离推移时不会走偏，也能在狭窄的车间通道内完成小半径转向、调头的操作。轮面的材质选择兼顾了耐磨性与地面保护性，在环氧地坪、水泥地面、瓷砖地面上行走时都不会留下明显的压痕或划痕，同时具备一定的减震效果，推移设备时产生的震动更小，不会对设备上搭载的精密元器件造成额外的震动冲击。
