2.54间距带角莫仕连接器结构设计

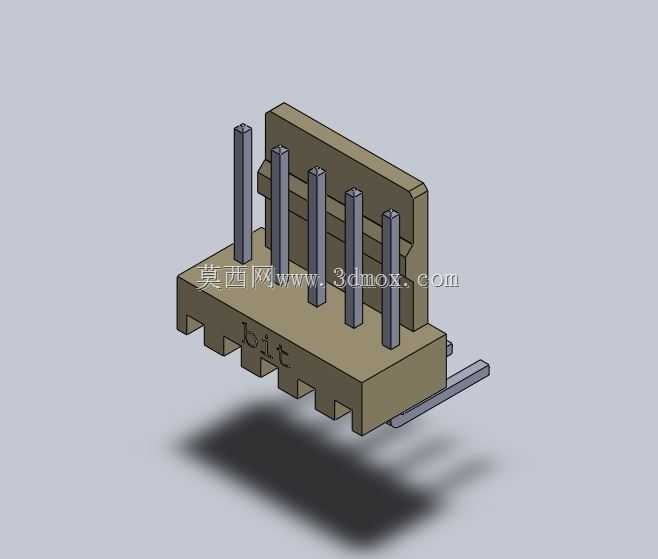

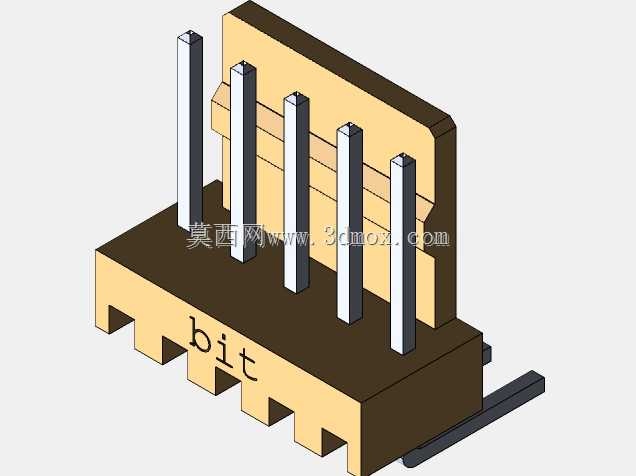

　　这款2.54mm间距带定位角的莫仕连接器，是板对板、线对板信号传输场景里的常用连接部件，在消费电子、工业控制板卡、小型智能设备的内部电路连接中应用十分广泛，主要承担低压小电流信号的稳定导通作用，也可适配小功率供电回路的连接需求。从结构设计来看，这款连接器采用直插式针座结构，插针采用等距2.54mm排布，符合行业通用的间距标准，能够匹配市面上同规格的排线母座、线端连接器，具备良好的通用互换性。底座部分特意设计了带角的定位结构，安装时可以通过定位角与PCB板上的定位孔配合，避免焊接过程中连接器偏移，也能防止使用过程中插反导致的电路短路、针脚弯折问题，大幅降低生产组装的不良率。插针采用直针设计，针体长度经过适配常规板厚的优化，

　　过波峰焊时能够保证焊锡充分浸润针脚，同时不会出现针脚过长顶到板面对层器件的问题。底座的塑胶部分采用卡槽式结构，插针与塑胶底座之间通过过盈配合加卡位凸点固定，能够承受常规插拔过程中的侧向力，避免插针松动导致的接触不良。塑胶底座侧面设计了防呆凸筋，与配套母座对接时只有正确方向才能插入，进一步提升使用可靠性。安装边界方面，这款连接器的针脚排布为单排5Pin，整体宽度适配2.54mm间距的标准焊盘布局，定位角的位置设置在底座的其中一端，PCB设计时只需在对应位置预留匹配的定位孔即可，不需要额外增加安装空间，对于板上空间紧凑的小型设备十分友好。底座底部设计了微小的凸台，焊接时能够让连接器与PCB板面之间留出微小间隙，

　　既可以避免焊锡溢出粘连相邻针脚，也能减少焊接热对塑胶底座的影响，防止塑胶受热变形。在实际选型应用中，这类连接器多用于传感器信号接入、板间跳线连接、小型模块的供电与通讯连接，相比无定位结构的同间距连接器，带角的设计更适合有振动的使用场景，能够避免长期振动下连接器移位导致的接触故障。建模过程中对插针的同轴度、塑胶件的拔模角度、卡位结构的配合公差都做了还原，能够直接用于PCB封装匹配、结构干涉检查，也可以作为整机装配仿真的参考部件，帮助设计人员提前确认连接器与周边器件的空间距离，避免打样后出现装配干涉的问题。
