2.54毫米间距双销角弯针连接器结构

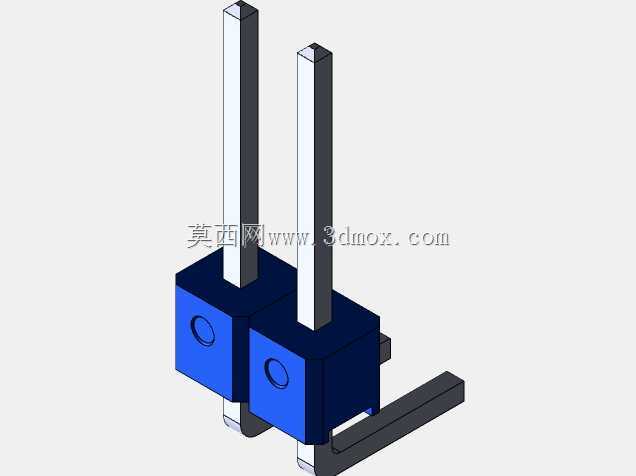

　　这类弯角排针是电子设备内部板间连接最常用的基础互连元件，日常做工控板卡、传感模块、小型控制单元的结构设计时，几乎每个项目都会用到这类间距2.54mm的接插件，它的核心作用是实现两块垂直排布的PCB之间的信号与小电流传输，相比直针排针，弯角结构能让两块板呈90度排布，大幅压缩设备内部的纵向安装空间，很多紧凑型传感变送模块、嵌入式控制盒里，都会优先选用这类弯针结构来做板间连接，避免直针连接带来的空间浪费。从结构设计上看，这款双位弯针的塑座采用方正的限位结构，插针根部和塑座做了防松嵌合设计，插针弯折处做了圆弧过渡，避免弯折应力集中导致插针断裂，插针的伸出长度做了统一管控，焊接端的长度刚好适配常规1.6mm厚度PCB的透焊要求，

　　插合端的长度能保证和配套母座完全插合时不会出现松脱，同时塑座侧面做了微小的定位凸台，在PCB上对应位置开定位孔就能快速完成接插件的预固定，过波峰焊时不会出现偏移浮高的问题。做三维建模的时候，这类元件的建模重点要把控几个安装边界：首先是插针的中心间距严格控制在2.54mm，公差要控制在±0.05mm以内，不然和母座对插时会出现插针顶偏的问题；其次是弯针的弯折高度，也就是塑座底面到插针焊接面的垂直距离，要和板间预留的间隙匹配，不然两块板组装时会出现塑座被顶起、焊接虚接的情况；还有塑座的外形尺寸，要预留出周边元件的安全距离，尤其是弯针的水平伸出段，不能和板上的电容、芯片等 taller 元件产生干涉。实际选型应用时，

　　这类双位弯针常用来做电源信号、低速通讯信号的传输，比如传感模块的信号输出端、小型板卡的供电输入端，因为引脚数少，插拔力适中，维修拆卸的时候也不会因为引脚过多导致插拔困难，同时塑座采用的是耐高温的工程塑料材质，能承受常规波峰焊的260度高温，不会出现焊接受热变形的问题。建模过程中还要注意插针的倒角细节，插针顶端做了小角度的导入角，和母座对插时能顺利导入针孔，不会出现插针顶弯的情况，塑座的底部和PCB接触的面做了微凸的支撑点，焊接时助焊剂不会残留在塑座和PCB之间，减少长期使用后的绝缘隐患。很多刚入行的结构工程师做这类接插件建模时，容易忽略弯针的弯折半径，把弯折处做成直角，实际生产中直角弯折会让插针的金属内部产生应力裂纹，长期受震动容易出现断针，所以建模时必须保留合理的弯折圆角，同时要标注清楚插针的镀层要求，保证接触电阻稳定，避免信号传输出现衰减。
