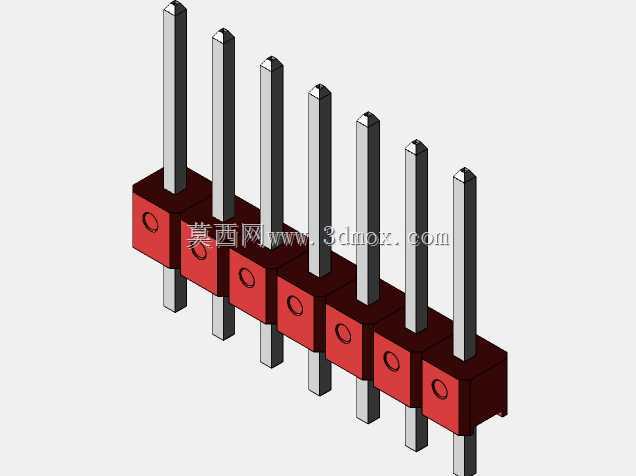

2.54mm间距七针直插排针结构设计

　　这款七针直插排针采用行业通用的2.54mm标准间距设计，是电路板间信号与电力传输的核心互联部件，广泛应用在工控控制板、传感信号采集模块、嵌入式开发板、消费电子主板等场景中，承担不同PCB板之间、板卡与外接功能模块之间的电气连接与机械固定作用。设计过程中首先匹配标准2.54mm网格的PCB焊盘尺寸，每根插针的同轴度公差控制在0.05mm以内，避免插装时出现偏针导致的虚焊、插装不到位问题。插针部分采用方形截面设计，相比圆形插针，在与排母对插时能形成更大的接触面积，降低接触电阻，同时方形结构在波峰焊过程中不易出现滚针偏移，提升SMT或波峰焊的良率。底部的塑胶基座采用耐高温绝缘材质设计，基座上每个针位设置独立的定位卡槽，

　　插针压入基座后不会出现轴向窜动，基座的外形尺寸严格控制，相邻排针并排安装时不会出现基座干涉，基座底部预留0.3mm的焊盘避让高度，避免焊接时塑胶基座直接接触PCB板面导致的焊锡浸润不良。插针的两端伸出长度做了差异化设计，焊接端长度适配1.6mm标准板厚的PCB，过板后预留1.2mm的焊锡爬锡长度，保证焊接强度；对插端长度适配标准高度的排母，插入深度控制在3.2mm，既保证对插后的接触可靠性，又不会因为插入过深导致插针顶到排母底部塑胶造成损坏。整个排针的塑胶基座之间设置了连体加强筋，7针位的整体平直度控制在0.1mm以内，整排插针对插时不会出现单针受力不均的情况，在需要多排排针组合使用的场景中，该款排针的尺寸基准统一，

　　可以直接拼接扩展更多针位，不需要额外调整安装定位。设计时还考虑了手工焊接与自动化焊接的兼容性，插针表面做了镀锡处理，焊锡浸润速度快，焊接温度耐受范围覆盖常规波峰焊与回流焊的工艺窗口，不会出现高温下塑胶基座变形、插针松动的问题。在实际设备装配中，这类排针经常用于传感信号的转接，比如工业传感器的信号输出端通过这类排针连接到主控板，稳定传输微弱的模拟信号与数字开关信号，插针的接触阻抗稳定在20毫欧以内，不会因为接触电阻过大导致信号衰减或者误触发。
