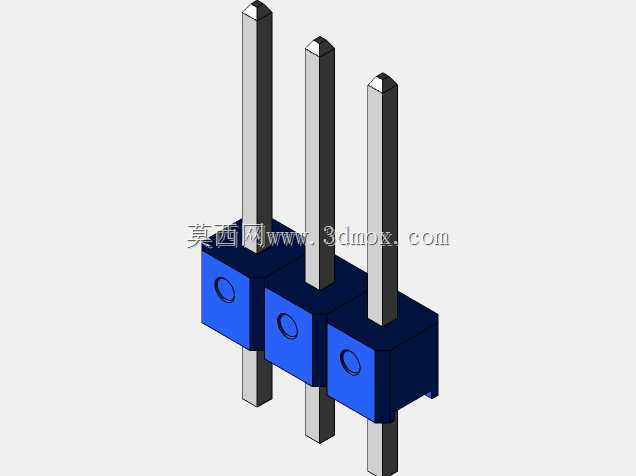

2.54mm间距3Pin直插排针结构设计

　　在工控板卡、消费电子主板、传感信号采集模块的板间互联场景中，2.54mm间距排针是应用最广泛的板级互联元件之一，本次设计的3位直插排针，核心定位是满足小点位信号传输的板对板、线对板连接需求，适配常规0.063inch厚度的PCB通孔焊接工艺。从实际选型适配角度看，这类3Pin排针常被用于电源正负极加信号地的三线连接场景，比如小型模拟传感器的信号输出端、低速串口通讯的收发地三线接口、板载功能模块的供电与触发信号连接，相比多Pin长排针，3位规格的排针在小点位连接时无需裁剪，能避免裁剪后针体歪斜、塑胶基座开裂的问题，提升批量组装的良率。设计过程中首先锁定2.54mm的标准间距，这个尺寸是全球通用的板级互联标准间距，

　　能匹配市面上绝大多数万用板、量产PCB的通孔焊盘尺寸，针体采用方形截面设计，相比圆形插针，方形针在插入母座时接触面积更大，抗振动性能更好，在有小幅振动的工业设备场景下，能减少接触不良导致的信号闪断问题。塑胶基座采用分体式单Pin卡位组合结构，每个针位对应独立的塑胶固定槽，组装时插针压入基座后不会出现轴向窜动，过波峰焊时高温下塑胶基座的形变率控制在极小范围，不会因为热胀冷缩导致针体偏移，避免焊盘连锡、虚焊的问题。安装边界方面，插针伸出塑胶基座的焊接端长度适配1.6mm厚度常规PCB的透焊要求，过板后露出的焊脚长度控制在1.2-1.5mm，既能保证焊锡充分包裹针脚形成可靠焊点，又不会因为焊脚过长导致背面元件干涉；

　　对接端的针体长度匹配标准2.54mm母座的插合深度，插合后保持足够的接触行程，同时不会因为针体过长导致插合后超出设备内部的高度限制。塑胶基座的侧边做了微小的定位凸台，在多组排针并排布置时，能通过凸台和相邻排针的凹槽配合，保证整排排针的间距一致性，避免出现针位错位导致的母座无法插入问题。针体表面做镀锡处理，兼顾导电性能和焊接润湿性，不会出现焊锡无法附着的拒焊问题，同时镀层厚度满足常规无铅焊接的温度要求，过回流焊或波峰焊时不会出现镀层脱落、氧化的问题。在结构强度设计上，塑胶基座采用耐温工程塑料材质，满足无铅焊接的260℃峰值温度要求，不会出现高温融化、变形的情况，插针和塑胶基座的保持力达到单Pin3N以上，正常插拔过程中不会出现针体被从基座中拔出的问题，适配产线组装、后期维护的多次插拔需求。
