2.54间距单排5针直插排针结构

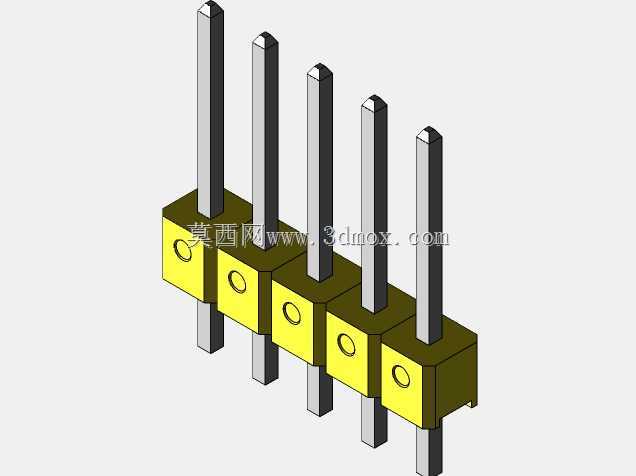

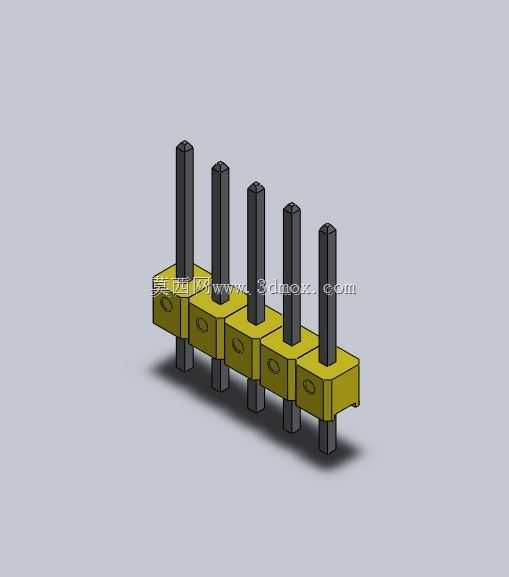

　　这款单排5针直插排针是电子电路互联场景里的基础连接件，日常在工控板卡、传感信号采集模块、小型嵌入式设备的板间连接、板载外接引线场景中应用极广，很多做小型测控装置、教学实验电路、定制化传感节点的结构工程师，在做板级布局时都会优先选用这类标准间距排针做信号互联载体。设计这款排针的时候，首先要锚定2.54mm的标准间距基准，这个间距是行业通用的通孔插装标准，匹配市面上绝大多数万用板、定制PCB的焊盘孔位布局，不会出现孔位错位无法插装的问题。整体结构分为塑壳基座与插针两部分，黄色的绝缘塑壳采用耐高温绝缘工程塑料材质，每一个针位对应独立的塑壳卡位，插针穿过塑壳时通过塑壳内部的卡位结构固定，不会出现插针歪斜、受力后移位的情况，

　　插针两端均伸出塑壳，一端用于焊接在PCB焊盘上，另一端用于对接母座或者外接导线，插针采用黄铜基材表面镀锡处理，既保证导电接触的可靠性，也能避免长期使用出现氧化导致接触电阻升高的问题。从安装边界来看，塑壳的宽度控制在单排针位的最小占用尺寸，不会额外占用PCB板面的布线空间，插针伸出塑壳焊接端的长度适配常规1.6mm板厚的PCB，过波峰焊或者手工焊接时都能保证焊锡充分浸润焊盘，不会出现针脚过短焊不牢、针脚过长剪脚后残留毛刺短路的问题；对接端的伸出长度匹配标准同间距排母的插接深度，插接后有足够的保持力，不会因为设备运输、日常使用中的轻微震动出现松脱断连的情况。实际选型使用时，要注意这款排针的塑壳定位凸点，

　　每一个针位旁的小凸点是防呆对位标识，批量焊接时可以快速识别针脚序号，避免接插时线序接反导致的电路故障。做三维建模的时候，要准确还原每一个插针的同轴度，以及塑壳卡位的细微结构，不能只做简化的方块加圆柱，否则导出到装配体里做干涉检查时，会出现实际生产中塑壳和周边元件干涉、插针和焊盘不对中的问题，尤其是做紧凑布局的小型传感设备时，排针的塑壳边缘到周边电容、电阻元件的安全间隙要留足0.5mm以上，避免焊接时高温传导导致周边元件损伤。这类排针虽然是基础电子连接件，但建模时的尺寸精度直接影响后续PCB布局、结构外壳开孔的准确性，比如外壳上预留的排针过孔，要根据排针塑壳的实际外形尺寸留0.2mm的装配间隙，既不能间隙过大导致灰尘容易进入设备内部，也不能间隙过小导致外壳装配时刮蹭排针塑壳造成针脚歪斜。
