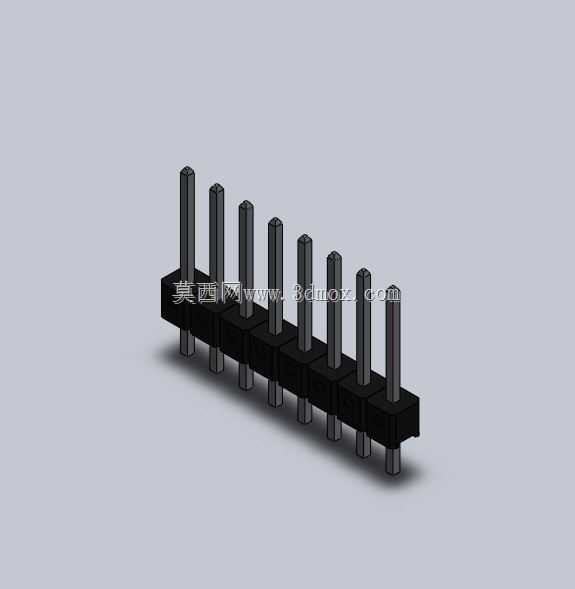

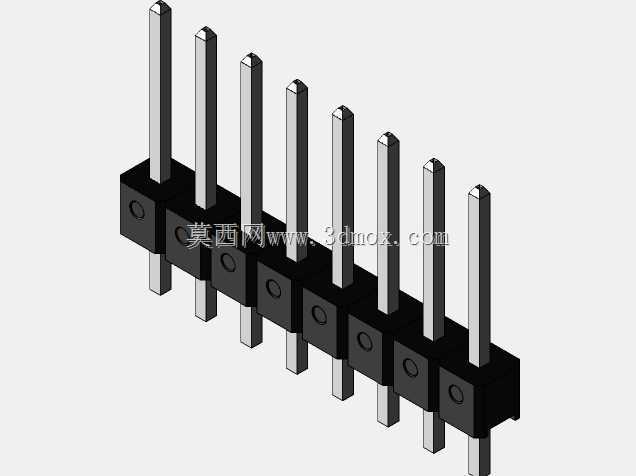

2.54mm间距单排8针直插排针结构设计

　　在消费电子、工业控制板卡、嵌入式开发模块的板间连接场景中，单排直插排针是应用频次极高的板级互连元件，这款8pin规格的2.54mm间距排针，是通用通孔插装类连接器里的经典规格，适配绝大多数标准 breadboard 实验板、PCB通孔焊盘设计，能满足低压信号传输、小功率供电连接的常规需求。从实际选型适配的角度看，这款排针的塑高、针长、针径都遵循行业通用公差规范，插针采用方形截面设计，既保证与配套排母接触时的夹持力，又能在波峰焊、手工焊接过程中维持足够的结构强度，避免插针歪斜导致的焊接不良。设计过程中首先要确认安装边界：2.54mm的标准针间距对应PCB焊盘中心距严格控制在公差范围内，相邻焊盘的阻焊开窗预留足够安全间隙，

　　防止焊接时连锡短路；塑体底部与PCB板面的预留间隙，要兼顾焊接时助焊剂挥发的排气空间，以及插针穿过焊盘后的露出长度，保证焊锡能充分浸润插针与焊盘形成可靠焊点。从功能特性上看，这款排针的塑体采用耐高温绝缘材质，能过常规无铅波峰焊的高温工况，不会出现塑体融化变形、插针移位的问题；单排8针的引脚数量，刚好覆盖多数串行通讯接口、低速IO扩展接口的引脚需求，在单片机最小系统、传感器转接板、小型工控模块上，既不会出现引脚冗余浪费，也能满足常规信号传输的通道数量要求。实际应用中，这类排针既可以作为板对板垂直连接的公端，搭配同间距直插或贴片排母实现两层板的堆叠安装，也可以直接焊接在板卡边缘作为外接接线端子，搭配杜邦线实现板卡与外部模块的快速连线。

　　建模时需要重点还原插针与塑体的配合公差，插针与塑体的过盈配合量要符合实际生产的装配要求，既不能过松导致插针受力脱落，也不能过紧导致塑体装配时开裂；插针的两端倒角设计也要准确还原，一端是方便插入排母或杜邦线的导入倒角，另一端是方便插入PCB焊盘的焊接端倒角，这些细节直接影响实际生产装配的效率。另外塑体上的定位凸点结构也不能忽略，这类凸点在批量焊接时能卡在PCB的定位孔内，避免排针过炉时出现偏移浮高，保证所有插针都能垂直于板面，不会出现歪针导致的后续装配干涉。在进行整机结构设计时，选用这款排针需要预留足够的插拔操作空间，排针外侧要预留手指或镊子操作的余量，避免周边结构件挡住排针导致无法接线；同时要注意排针的金属针裸露部分的电气间隙，与周边金属结构件、高压走线保持足够的安全距离，防止出现短路打火的隐患。
