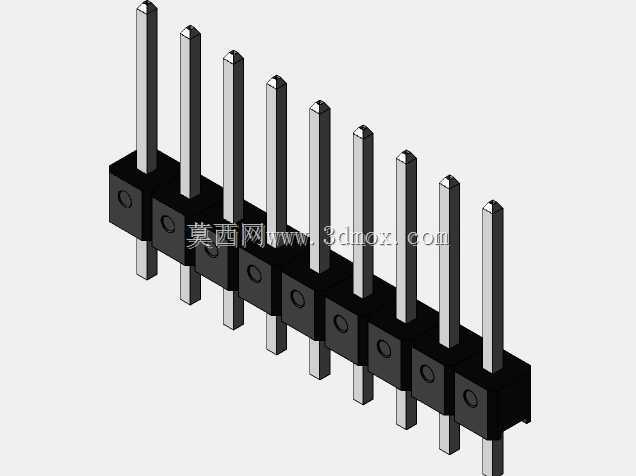

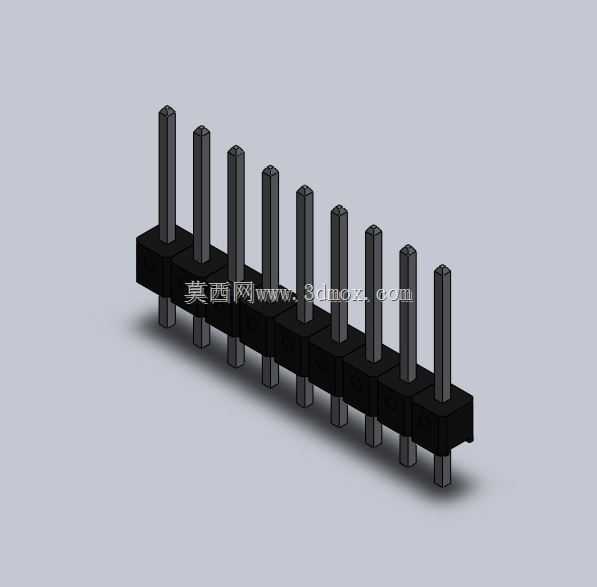

2.54mm间距9Pin单排直插排针结构

　　这类单排直插排针是电子电路互联场景里极为常见的板级连接部件，日常做工控板卡、传感采集模块、小型消费电子主板的板间互联时，经常会用到这类间距2.54毫米的排针结构。从实际使用场景来看，它既可以直接焊接在PCB板上作为公端插接口，和配套的排母座对插实现板对板信号、小电流供电的连通，也能配合杜邦线做临时调试接线，是电子样机试制、小批量设备生产里备货量最高的基础接插件之一。

　　设计这类排针结构时，首先要锁定核心安装边界：相邻插针中心距严格控制在2.54毫米，这个尺寸是行业通用的标准网格间距，刚好匹配通用PCB设计软件里的默认焊盘网格，也能和市面上绝大多数同间距的排母、杜邦线端子实现无干涉对插。插针部分采用方形截面的铜质基材，表面做镀锡处理，既保证焊接时的上锡可靠性，也能降低接触电阻，插针外露长度分板上和板下两段，板下段长度适配常规1.6毫米板厚的PCB过孔焊接，板上段长度满足常规排母插合深度要求，不会因为插合过浅导致接触松脱，也不会因为过长造成相邻针脚意外短路。

　　绝缘基座部分采用耐高温的工程塑料材质，每一个插针对应独立的定位卡槽，插针压入基座后不会出现轴向窜动、径向偏移的问题，基座的外形尺寸做了严格的公差控制，宽度方向不会超出相邻焊盘的安全间距，多排并排使用时也不会出现结构干涉。基座底部做了微小的凸台设计，焊接时可以让基座和PCB板面之间留出微小缝隙，避免焊锡顺着插针缝隙爬到基座内部造成针脚间短路，也能减少焊接高温对基座的热传导，防止基座受热变形。

　　建模过程中要重点还原插针和基座的配合关系，插针的棱角、基座的分模线细节都要做准确还原，方便后续做整机结构干涉检查时，能准确判断接插件周边的结构预留空间是否足够，避免实际生产组装时出现接插件和外壳、其他元器件碰抵的问题。这类排针虽然是标准件，但不同厂商的基座外形、插针长度会有细微差异，建模时按照通用主流规格做参数化设计，后续如果需要调整针数、插针长度，只需要修改对应参数就能快速生成不同规格的排针模型，能大幅提升板卡结构设计的效率。做PCB布局时，这类9Pin的单排排针常用来做IO信号引出、调试接口、电源输入输出接口，对应的安装孔位要严格按照间距排布，焊盘直径要和插针直径匹配，保证焊接后的结构强度，多次插拔也不会出现焊盘脱落的问题。
