带角度2.54间距四Pin莫仕连接器结构

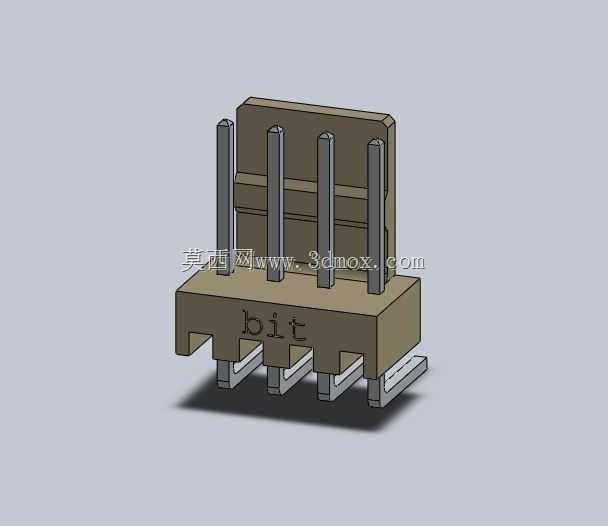

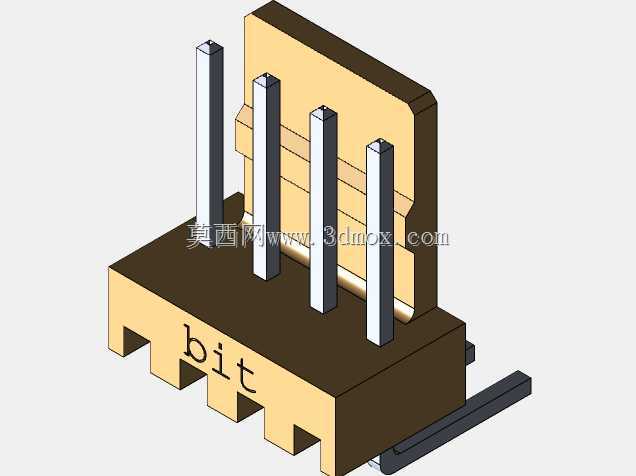

　　这款四Pin莫仕接插件采用2.54mm标准间距设计，插针带有预设倾斜角度，主要面向板对板、线对板的小电流信号传输场景，常见于工业控制板卡、消费电子主板、传感信号采集模块的电路连接环节，能够在有限的板上空间内完成多通路信号的稳定对接，避免直插结构带来的走线干涉问题。从实际选型适配角度看，2.54mm是电子行业通用的排针排母基准间距，这款带角度的结构专门适配板侧空间局促、线束需要斜向引出的装配场景，比如紧凑安装的传感器变送模块、嵌入式控制核心板的外接信号端口，不需要额外增加线束弯折的应力释放结构，插针本身的角度就可以引导线束走向，减少长期使用中线芯弯折疲劳断裂的风险。设计过程中首先锁定了绝缘基座的尺寸边界，基座采用耐高温的工程塑料材质，

　　底部设置了与PCB焊盘对应的定位凸台，过波峰焊时可以直接卡在PCB的定位孔上，不需要额外治具固定就能保证焊脚与焊盘的对位精度，四个插针的伸出长度、倾斜角度经过反复校核，既保证公母对插时的导向行程足够，不会出现插歪导致的针脚弯折，也控制了整体安装高度，避免在壳体内装配时和其他结构件产生空间干涉。插针与基座的结合采用压装工艺，针体中部设置了滚花卡位结构，压入基座后可以承受常规的插拔力不会出现松脱退针，基座表面的标识槽直接模塑出品牌对位标记，生产装配时可以快速识别防呆方向，避免反插损坏针脚。从安装边界来看，这款连接器焊接在PCB上之后，斜向插针的投影范围、基座底部的焊盘占用尺寸都做了紧凑化处理，相邻器件的布局安全距离控制在1mm以上，

　　不会出现焊接连锡、装配干涉的问题，针脚的导电部分做了镀锡处理，兼顾导电性能与抗氧化能力，在常规工业环境下可以保证长期接触稳定，不会因为氧化出现信号传输中断的问题。这类带角度的接插件相比直插结构，在紧凑设备内部的走线适配性更强，不需要额外定制弯折的线束端子，直接采用标准压接端子就可以完成装配，能够有效降低整机的物料成本与装配工时，同时倾斜的插针结构在受到外力拉扯时，应力会分散到基座与焊盘的结合面，相比直插结构更不容易出现焊盘脱落的问题，适合在有轻微振动的工业设备场景下使用。
