轴平行地板作业用全方位球形轮结构

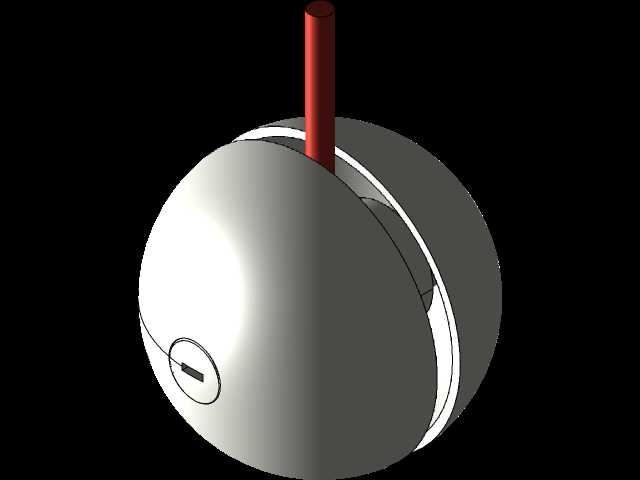

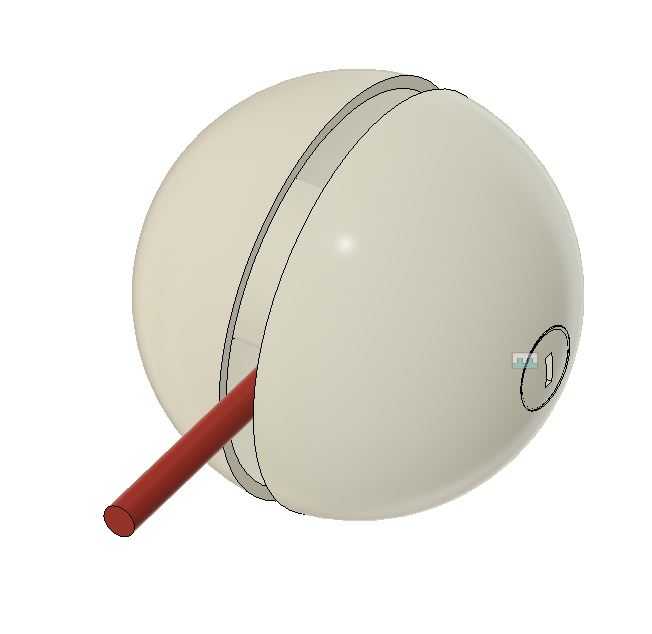

这类球形轮的核心应用场景集中在需要平面内全向移动的智能装备领域，常见于仓储分拣AGV、服务型移动机器人、窄空间作业巡检设备的行走端，区别于传统差速轮、麦克纳姆轮的运动逻辑，它不需要复杂的轮组转向配合，就能实现直行、横移、原地回转等多自由度移动动作，尤其适配轴系平行于作业地板的安装布局，能大幅压缩移动底盘的转向预留空间。从实际用途来看，它主要承担设备的承载与移动传动功能，轮体的球形接触面可以保证任意方向滚动时接触点受力均匀，不会出现麦克纳姆轮小滚子接触应力集中、易磨损的问题，在平整环氧地坪、瓷砖地面等室内作业场景下，移动平顺性更优，也不会在地面留下连续的辊子压痕。从功能特性上分析，该结构采用分体式球壳设计，两半式球壳通过周向配合结构拼接，内部预留了传动轴的穿装空间，伸出的红色轴段既是动力输入轴，也承担轮体的径向定位作用，球壳侧面预留的锁紧孔位，用于装配后锁紧内部轴系，避免轮体相对轴发生周向窜动；球壳的外表面做了光滑曲面处理，没有突出的安装棱边，滚动过程中不会勾挂地面线缆、碎屑等杂物。设计思路上，这款球形轮没有采用传统球轮的外置万向保持架结构，而是将支撑结构内置在球壳内部，轴平行于地板的布局，让动力输入可以直接通过同轴的减速电机直连，不需要额外加装锥齿轮、万向节等变向传动件，既降低了传动链的功率损耗，也减少了外部结构的积尘死角，适配洁净车间、实验室等对卫生要求较高的作业环境。从安装边界来看，轮体的球形轮廓决定了它的安装预留空间为等直径的圆柱腔体，腔体底部需要开设宽度略大于传动轴直径的通槽，保证轴随轮体滚动时不会和安装腔体发生干涉；传动轴的伸出长度需要匹配安装架的轴承位宽度，轴端预留的键槽或扁位要和动力输出端的配合尺寸对应，安装时需要保证球壳最低点到安装底板的距离一致，避免出现轮体悬空、受力不均的情况；轮体的拼接缝需要做错位避让，保证滚动过程中拼接缝不会持续正对地面接触点，减少滚动过程中的振动异响。
