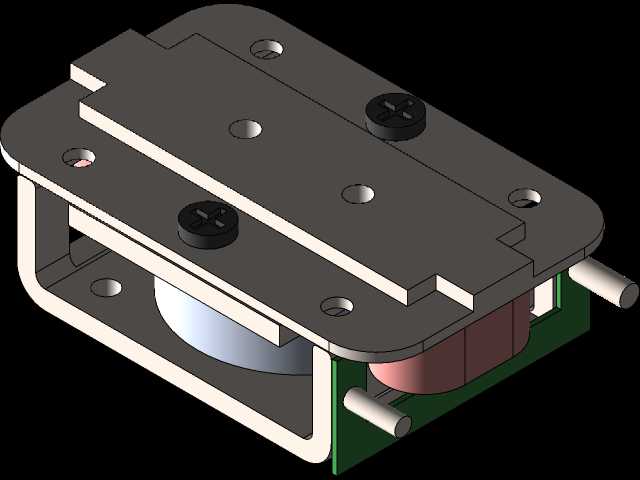

骨传导音频换能器安装结构设计

该结构主要服务于可穿戴音频设备、骨传导助听装置的振动传导环节，核心作用是将电信号转换后的机械振动高效传递至人体骨组织，规避空气传导的声损耗与环境杂音干扰，在户外通讯、特殊作业听力防护、听障辅助设备领域均有明确应用场景。设计过程中优先考虑振动传递路径的损耗控制，上下层安装板采用对称式布局，板件上预留的多组沉头安装孔可适配不同规格的锁紧螺丝，既保证换能器核心组件的固定可靠性，也能通过板件间的限位结构控制振动方向，避免横向杂振影响传导效率。结构中部预留的腔体空间可容纳振动核心组件与线圈模块，侧边的绿色绝缘支架既起到线圈定位作用，也能实现电气部件与金属安装板的绝缘隔离，降低电路短路风险。两侧伸出的圆柱引脚为电气连接端，引脚伸出长度经过匹配设计，既满足焊接接线的操作空间要求，也不会超出安装边界干涉周边其他部件。上下板之间的限位凸台可控制装配间隙，保证振动组件的活动行程处于设计范围内，避免行程过大导致的部件碰撞或行程不足带来的振动幅度不够问题。安装板上的通孔位置按照通用穿戴设备的安装孔位标准排布，可直接适配多数现有骨传导设备的壳体安装位，无需额外修改壳体结构即可完成替换装配。结构整体采用层叠式装配逻辑，所有部件均可通过螺丝与卡槽完成组装，无需额外粘接工艺，既方便生产环节的快速装配，也便于后期维护时的部件拆解更换。振动接触面的平面度控制在合理公差范围内，保证与接触介质的贴合度，减少振动传递过程中的界面损耗，线圈安置区域的避让空间可避免线圈在振动过程中与周边金属部件产生摩擦，延长器件使用寿命。
