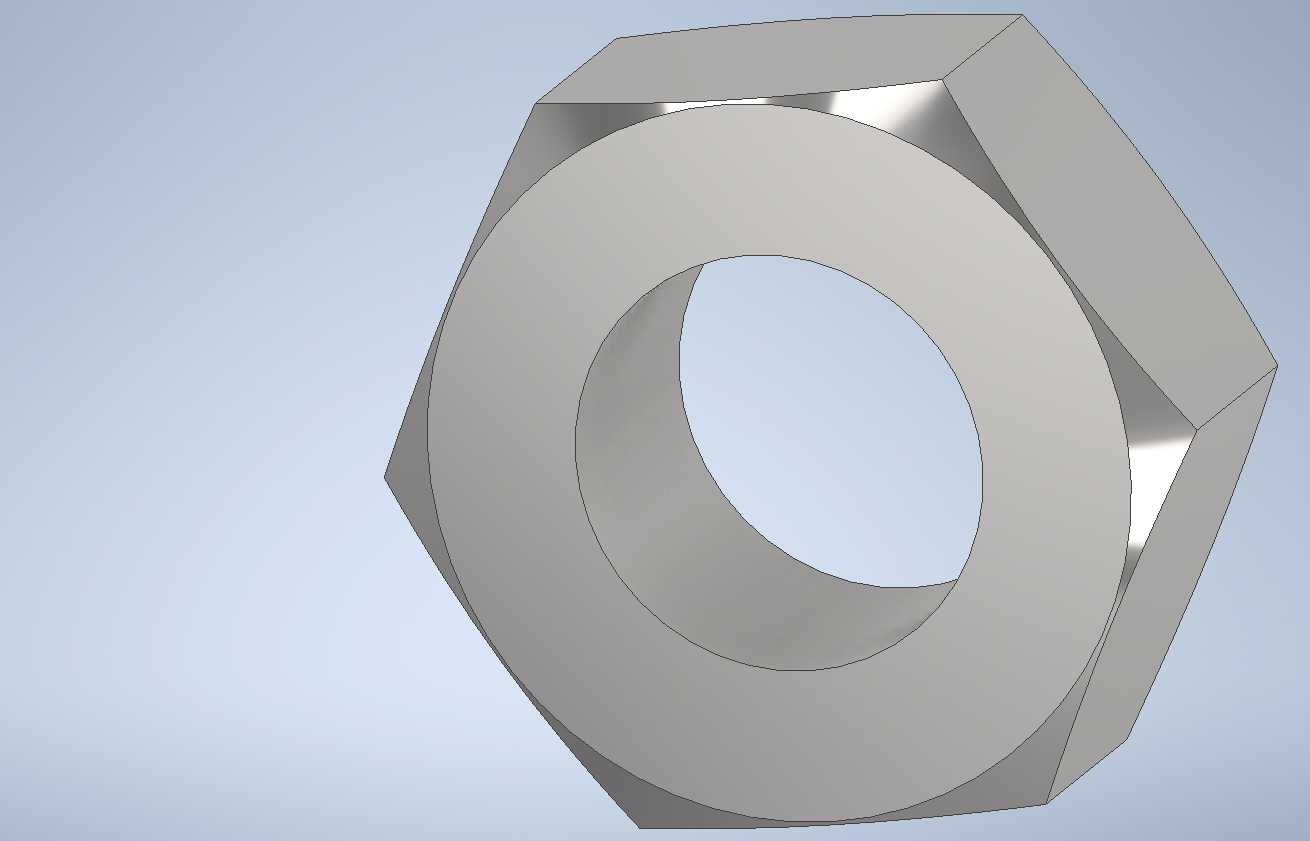

六角锁紧螺母结构设计方案展示

　　在各类机械装配场景中，螺纹紧固件是应用覆盖范围最广的基础连接元件，六角螺母作为和螺栓配套使用的核心连接件，几乎出现在从普通民用设备到重型工业装备的所有装配环节里，小到家电内部的结构固定，大到工程机械的主体结构拼接，都需要依靠螺母与螺栓的配合实现可靠的可拆卸连接。本次设计的六角螺母，核心是匹配标准外螺纹件的连接需求，建模过程中优先保证螺纹副的配合精度，内螺纹的牙型角、螺距、中径公差都严格遵循普通螺纹的国标要求，避免实际装配中出现滑牙、咬合不畅或者配合间隙过大导致的连接松动问题。外形上采用正六角的结构形式，这一结构是经过长期工业验证的最优外形，既可以适配普通开口扳手、活动扳手、套筒等多种通用拧紧工具，

　　六个受力面的对称设计也能保证拧紧过程中受力均匀，不会因为受力偏载导致螺母棱角变形，同时六角结构的外形尺寸紧凑，在狭窄的装配空间内也能完成拧紧操作，相比四角螺母能承受更大的拧紧扭矩，相比八角等多角结构又不会因为棱角过多导致扳手容易打滑。设计过程中首先确定适配的螺纹规格，以此为基准推导螺母的对边尺寸、对角尺寸、厚度参数，其中对边尺寸需要保证扳手卡口的卡入余量，避免扳手卡入深度不足导致拧紧时滑脱；厚度参数则根据对应螺栓的强度等级匹配，保证螺纹啮合长度足够，不会因为啮合牙数过少导致螺纹牙剪切失效，通常情况下螺母的有效螺纹啮合长度不小于螺纹公称直径的0.8倍，才能满足常规静载场景下的连接强度要求。螺母的端面设计有平整的承压面，

　　承压面与内螺纹轴线的垂直度公差控制在合理范围内，避免拧紧后螺母承压面偏斜，导致螺栓承受额外的弯曲应力，长期受载下出现疲劳断裂的问题；在棱角位置做了微小的倒角处理，既可以去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员，也能引导螺母顺利放入装配沉孔或者对准螺栓轴线，降低装配对位的难度。从安装边界来看，这类六角螺母的周边需要预留足够的扳手操作空间，根据对边尺寸的不同，预留的扳手转动空间半径通常比对角尺寸大10到15毫米，才能保证工具顺利卡入并完成拧紧动作；如果是用于有防松需求的场景，还可以在螺母承压面一侧增加防松垫圈的安装空间，不需要额外修改螺母主体结构就能实现升级。建模时重点还原了实际加工后的细节特征，包括六角面的加工纹理、

　　螺纹牙的规整形态、端面的平整质感，能够直接用于装配干涉检查、装配工艺模拟，也可以作为标准件导入整机设备的装配模型中，用于验证整体连接结构的布局合理性，提前排查装配空间不足、连接件干涉等设计阶段容易忽略的问题，减少后续实物试装时的修改成本。
