越野车辆拖车连接用带绞盘适配悬挂装置

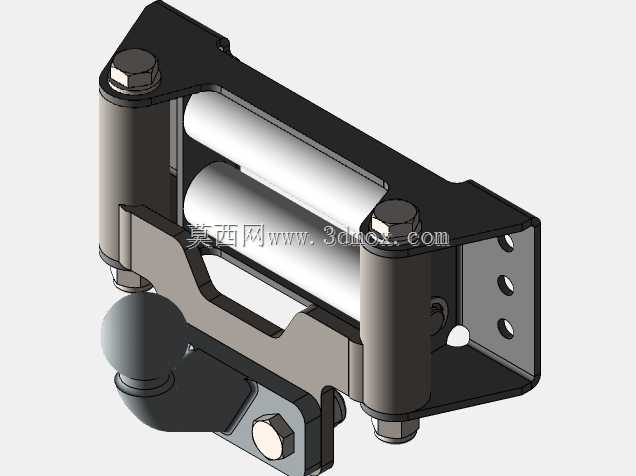

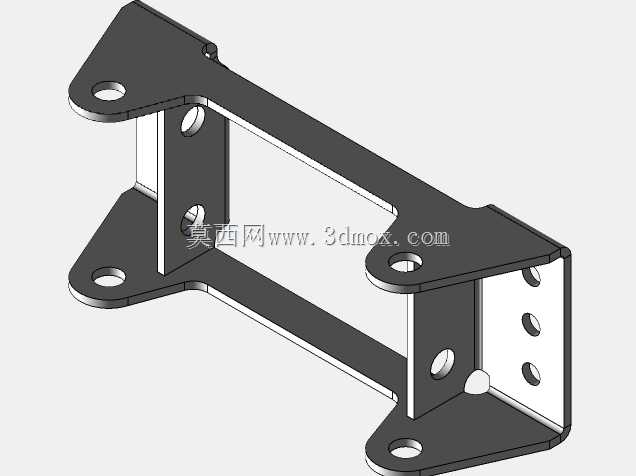

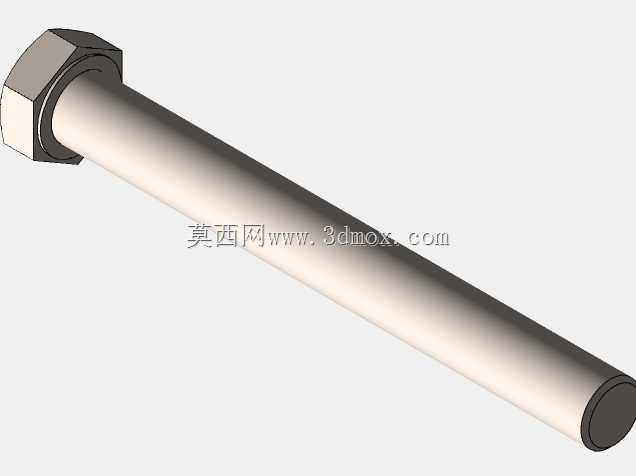

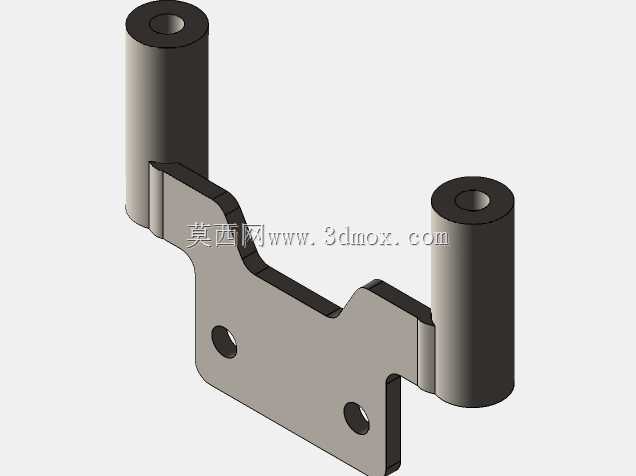

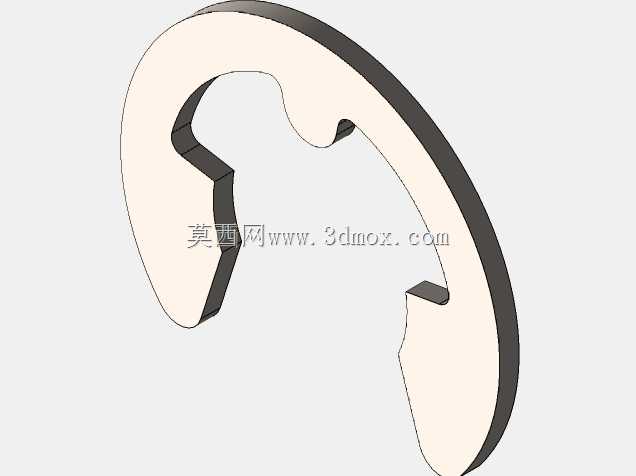

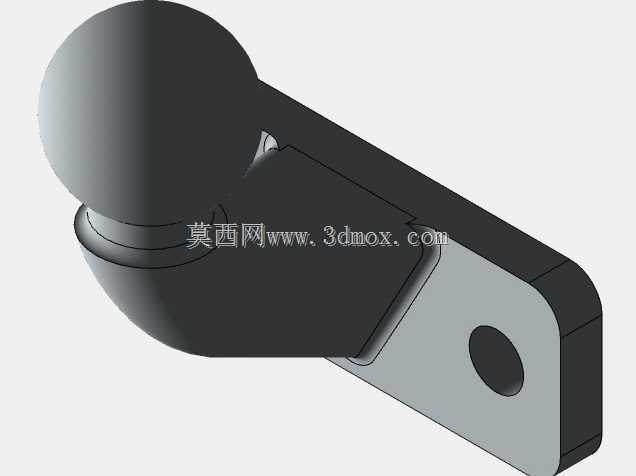

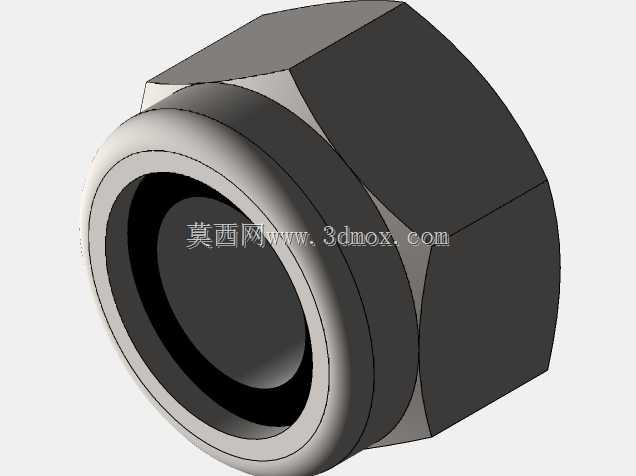

该悬挂装置主要应用于硬派越野车辆、轻型皮卡的后部牵引改装场景，核心作用是在车辆尾部同时集成拖车球连接与绞盘导向功能，解决户外越野救援、拖挂小型旅居挂车、挂载越野装备时的接口适配问题。不同于常规单一功能的拖车杠，这款装置在结构上整合了双层横向辊轴，绞盘钢缆从辊轴间穿过时，可通过辊轴的转动抵消钢缆收放过程中的侧向摩擦力，避免钢缆与金属安装座硬摩擦出现断丝、磨损过快的问题，同时辊轴的限位结构能约束钢缆的摆动幅度，即使在倾斜角度牵引救援时，也能保证钢缆受力方向始终沿绞盘卷筒轴线方向，减少绞盘支架的偏载力矩。装置前端的镀铬拖车球采用标准50mm球头规格，匹配国内通用的欧式、澳式拖车接口，可直接连接小型拖挂房车、ATV拖板、露营装备拖车，球头下方集成的锁止结构可快速更换不同规格球头，适配不同牵引重量的挂载需求。两侧的立式支撑柱采用加厚合金钢材质，通过上下两组六角螺栓与主体框架锁合，安装时可根据不同车型的后保险杠安装位调整支撑柱的伸出长度，适配不同离地间隙的越野车型，安装边界上，装置整体横向宽度控制在320mm以内，纵向深度不超过180mm，不会超出多数越野车辆后保险杠的外廓尺寸，避免影响车辆的离去角。主体框架的右侧预留了三个等距排列的安装孔位，可直接固定在车辆原厂预留的拖车杠安装点上，孔位公差控制在±0.2mm以内，无需额外打孔改装即可完成装配。框架底部预留的辅助安装位可额外加装拖车卸扣、牌照架、倒车灯支架等拓展配件，满足户外越野的多场景使用需求。在受力设计上，整体框架采用箱型焊接结构，垂直牵引额定载荷可达3.5吨，水平破断拉力超过12吨，足以应对重度越野场景下的绞盘救援、大重量拖挂需求，所有受力焊缝均采用满焊工艺，边角处做了圆弧过渡处理，避免应力集中导致的结构开裂。辊轴内部镶嵌有自润滑铜套，长期户外使用无需频繁加注润滑脂即可保证转动顺畅，外露的螺栓均采用8.8级以上高强度镀锌螺栓，具备良好的防锈抗腐蚀能力，可适应泥泞、雨雪、高盐雾等复杂户外使用环境。
