螺旋弹簧式液压减震缓冲部件结构设计

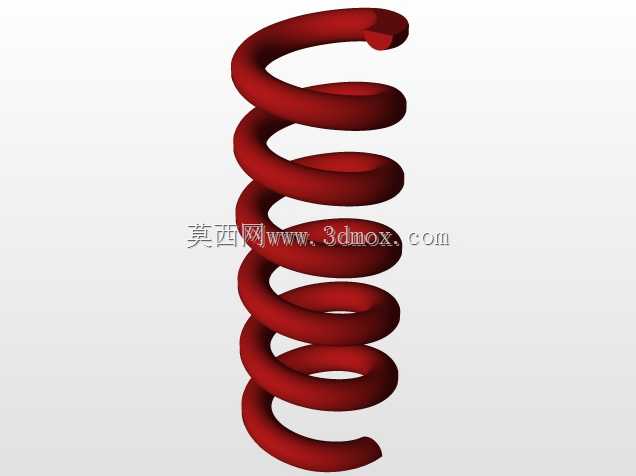

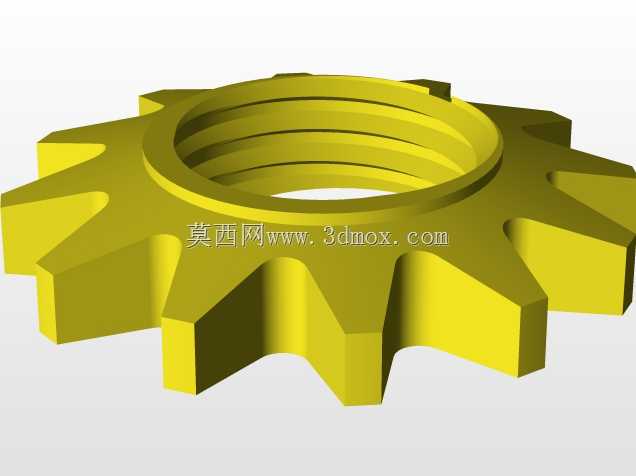

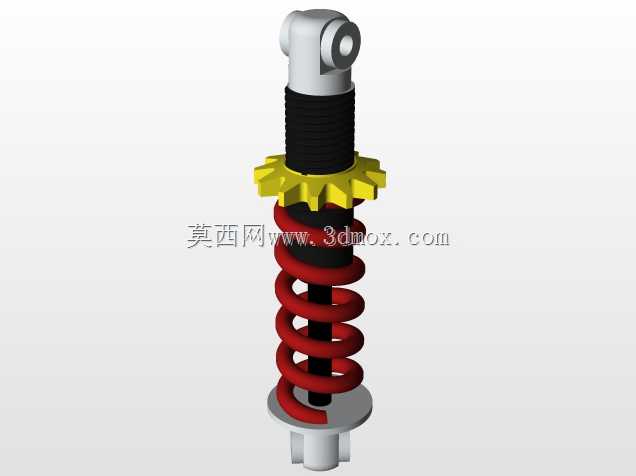

这款减震缓冲部件的设计，核心围绕冲击动能的耗散需求展开，在各类行走机械、工业隔振场景中都有广泛适配空间。从结构布局来看，上部采用带铰接孔的安装端头，可通过销轴与设备上部承载结构实现铰接连接，铰接部位的径向尺寸与孔位公差需匹配对应安装座的销轴规格，保证连接无松旷同时允许工作过程中的小幅摆角，避免侧向力对阻尼芯体造成偏磨。下部的环形安装底座可通过螺栓或焊接方式固定在下部承载结构上，安装时需保证上下安装端的同轴度误差控制在合理区间，防止弹簧受偏载出现应力集中提前失效。中间的阻尼芯体采用液压阻尼结构，工作时内部液压油通过节流孔在腔室间流动，将冲击带来的往复运动动能转化为油液摩擦热能耗散，搭配外部的螺旋弹簧承担承载与复位作用，弹簧的刚度参数经过匹配调校，可在额定载荷范围内提供合适的支撑力，同时配合阻尼特性避免出现余振。上部的黄色调节齿圈可用于调整弹簧预紧力，适配不同载荷等级的使用需求，调节齿圈的齿形结构方便使用专用工具转动调整，调整到位后可通过锁止结构固定位置，防止工作过程中出现松动偏移。阻尼芯体外部的黑色防护套可阻挡外界泥沙、灰尘进入芯体密封部位，延长密封件的使用寿命，避免阻尼油泄漏导致性能衰减。在实际选型应用中，需根据安装空间的边界尺寸确认部件的总长度、最大外径参数，同时结合工作行程、额定载荷、冲击频率等工况参数匹配对应的阻尼系数与弹簧刚度，比如在乘用车辆悬架应用中，需要兼顾行驶平顺性与操控稳定性，阻尼调校会偏向兼顾高低速阻尼特性；在工业设备隔振场景中，则更侧重特定频率下的隔振效率，阻尼参数会针对设备的振动频率做针对性匹配。建模过程中对弹簧的螺旋升角、丝径、中径参数都做了准确还原，阻尼芯体的各段配合尺寸、安装端的铰接孔尺寸、底座安装孔位都按照实际工程参数设定，可直接用于装配干涉检查、工况模拟仿真等设计环节，也可作为同类产品改型设计的基础参考模型，帮助设计人员快速完成结构方案的迭代验证，减少重复建模的工作量。
