步进驱动精准送料给料装置结构

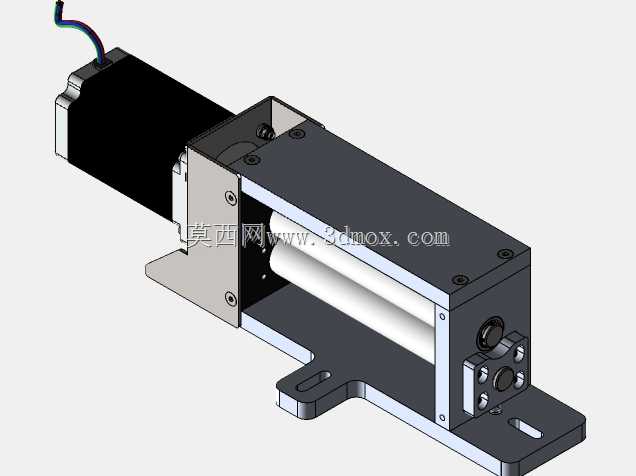

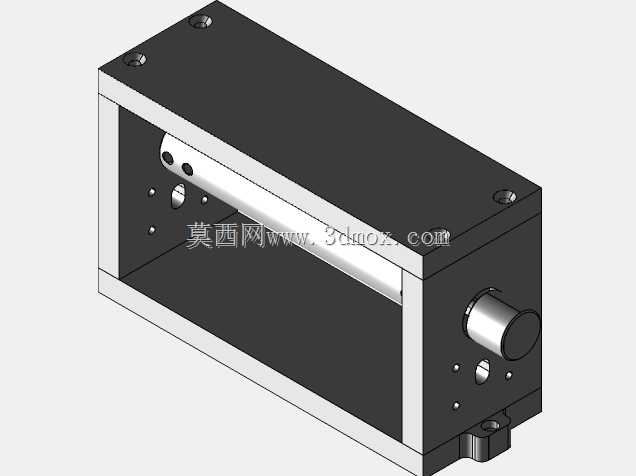

在小零件精密装配、电子元器件分选、小型五金件冲压上料这类对送料节拍、送料精度有较高要求的生产场景里，步进驱动的送料给料装置是产线前端的核心执行单元，它的运行稳定性直接决定了后续工位的加工良率与整线生产效率。这套给料装置以步进电机作为核心动力源，区别于普通的振动盘给料结构，它能通过脉冲信号精准控制送料行程，可适配不同尺寸规格的片状、块状小零件的定距输送，不会出现振动送料常见的卡料、叠料、送料位置偏移等问题。从结构设计逻辑来看，整套装置采用模块化布局思路，动力端通过同步带轮将步进电机的扭矩传递至送料执行辊轴，辊轴表面做了滚花防滑处理，能增大与待输送物料之间的摩擦力，避免送料过程中出现打滑丢步的情况；导向部分采用可调式侧挡条结构，可根据待输送物料的实际宽度快速调整挡边间距，无需更换整套工装就能适配多规格物料的送料需求，大幅缩短产线换型的调试时间。安装边界方面，整套装置的底座采用标准铝型材拼接结构，底部预留了通用的T型槽安装位，可直接固定在标准工作台面或者产线的型材机架上，进料端高度可通过支撑脚的调节螺栓做±15mm的微调，能和前端的储料料仓、理料机构顺畅对接，出料端的位置精度控制在±0.2mm以内，可直接对接后续的冲压工位、装配工位或者检测工位，不需要额外增加二次定位机构。在实际应用中，这套装置可根据生产需求调整步进电机的脉冲频率，实现0-60次/分钟的送料节拍调节，单次送料行程可在5mm-120mm之间自由设定，能覆盖绝大多数小型零件的步进送料需求；结构上没有复杂的传动链路，日常维护只需要定期检查同步带张紧度、清理辊轴表面附着的物料碎屑即可，运维成本远低于传统的凸轮连杆式送料机构。针对薄片状易刮花的物料，还可以将金属送料辊更换为聚氨酯包胶辊，避免送料过程中刮伤工件表面，适配电子零部件、精密五金件这类对外观质量有要求的物料输送场景。整套结构的受力部件均做了有限元校核，在满负载连续运行的工况下不会出现结构形变，能保证长期运行的送料精度稳定性。
