EM83电子调谐指示真空电子管结构

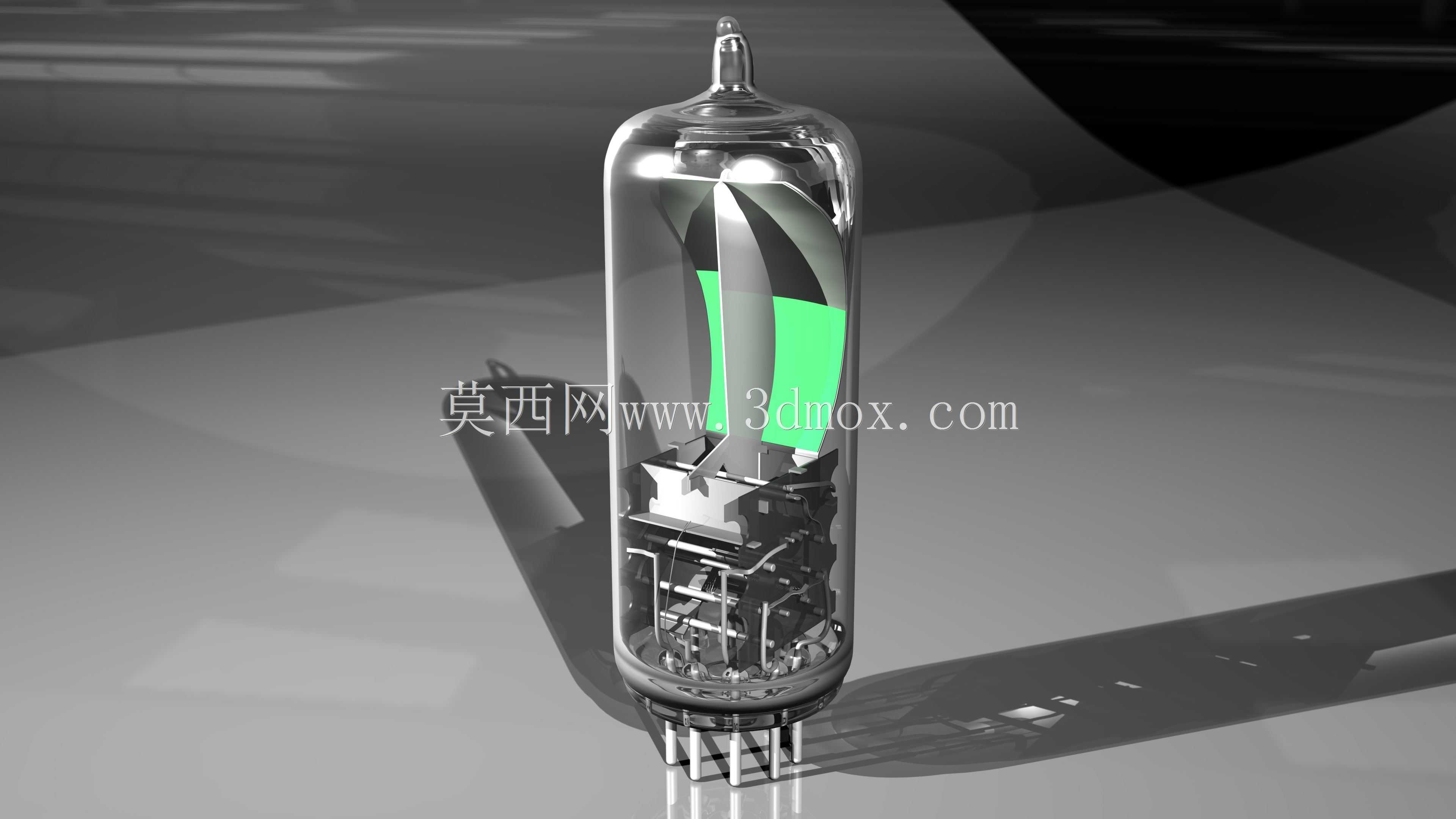

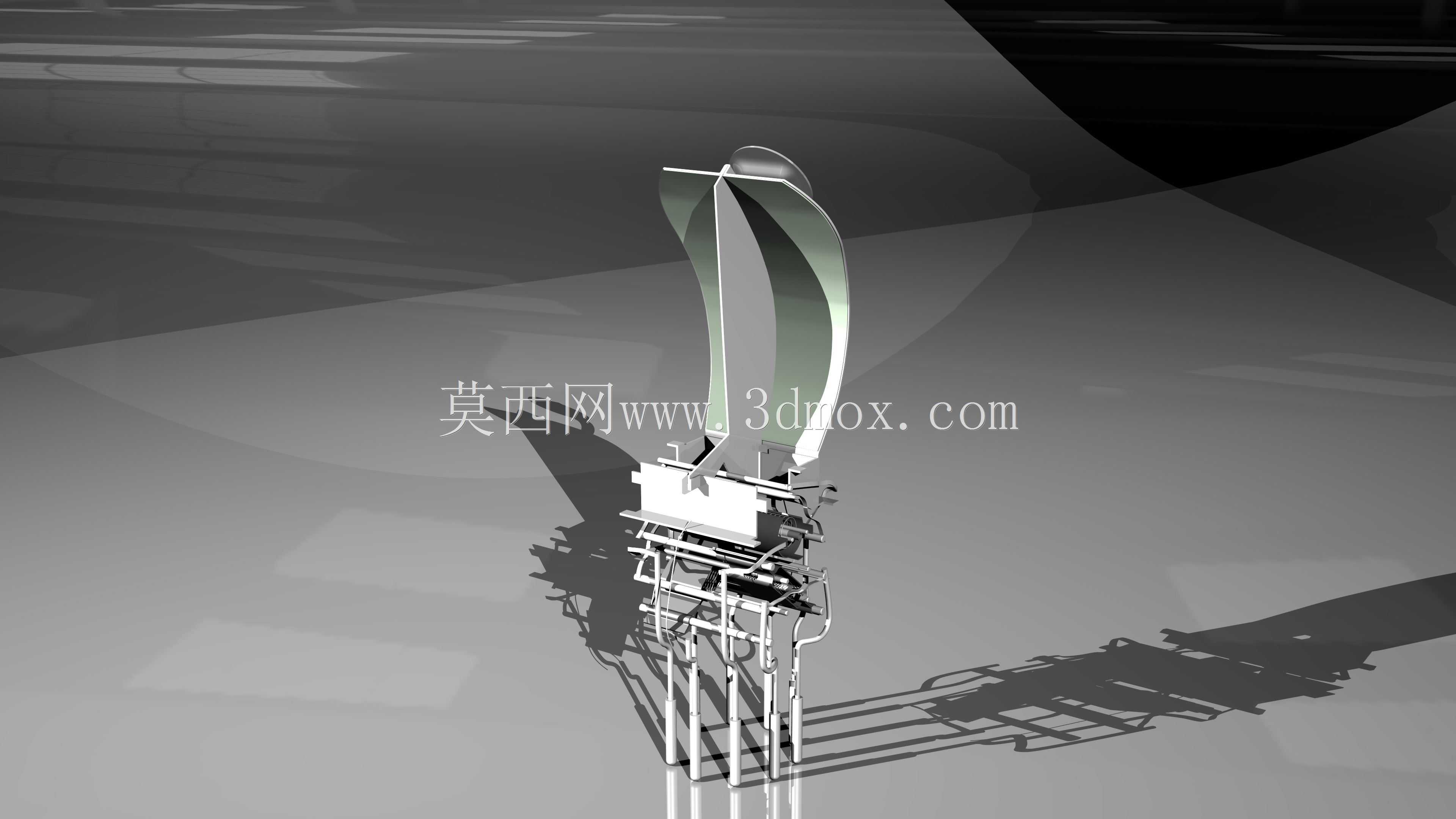

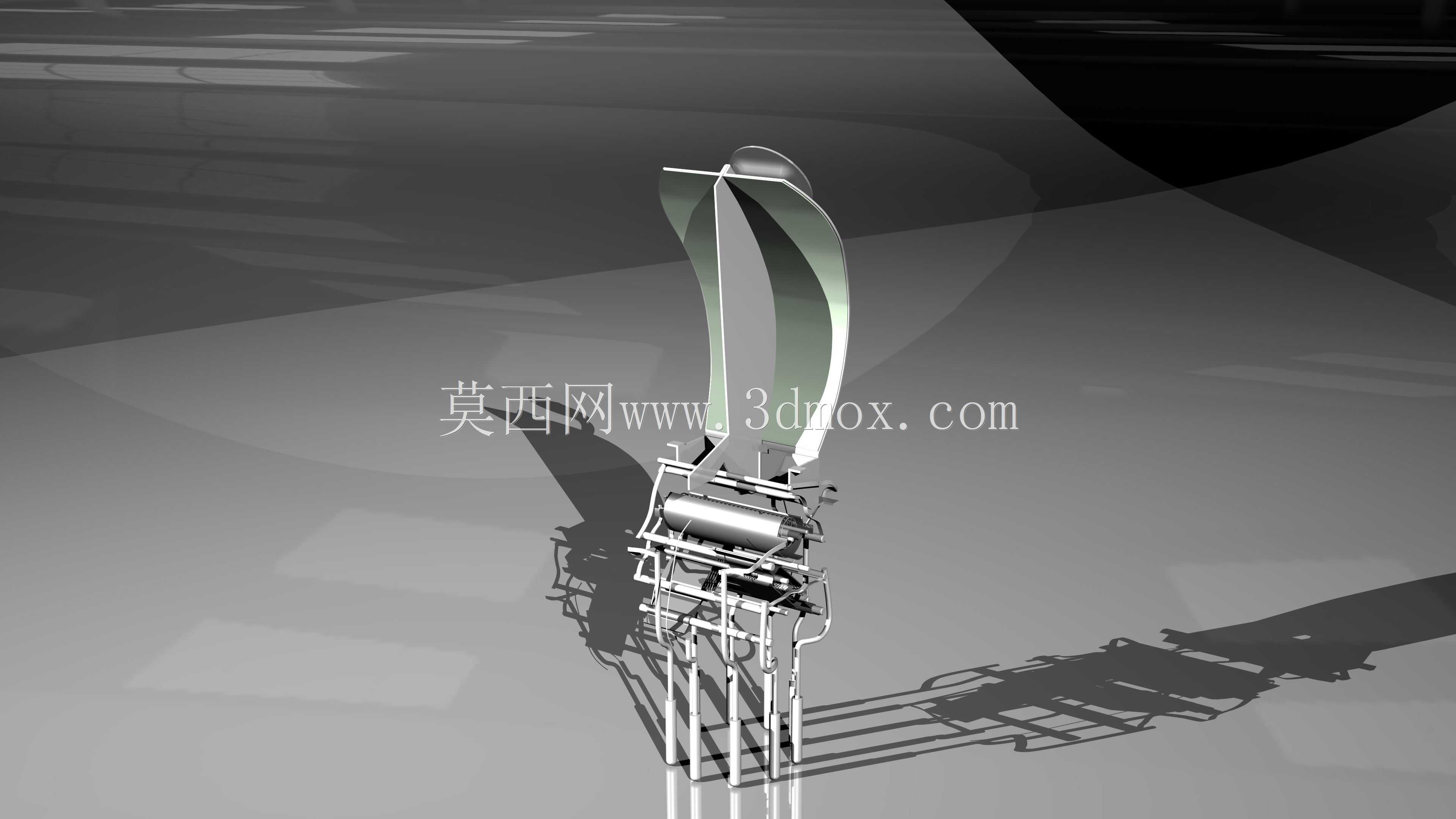

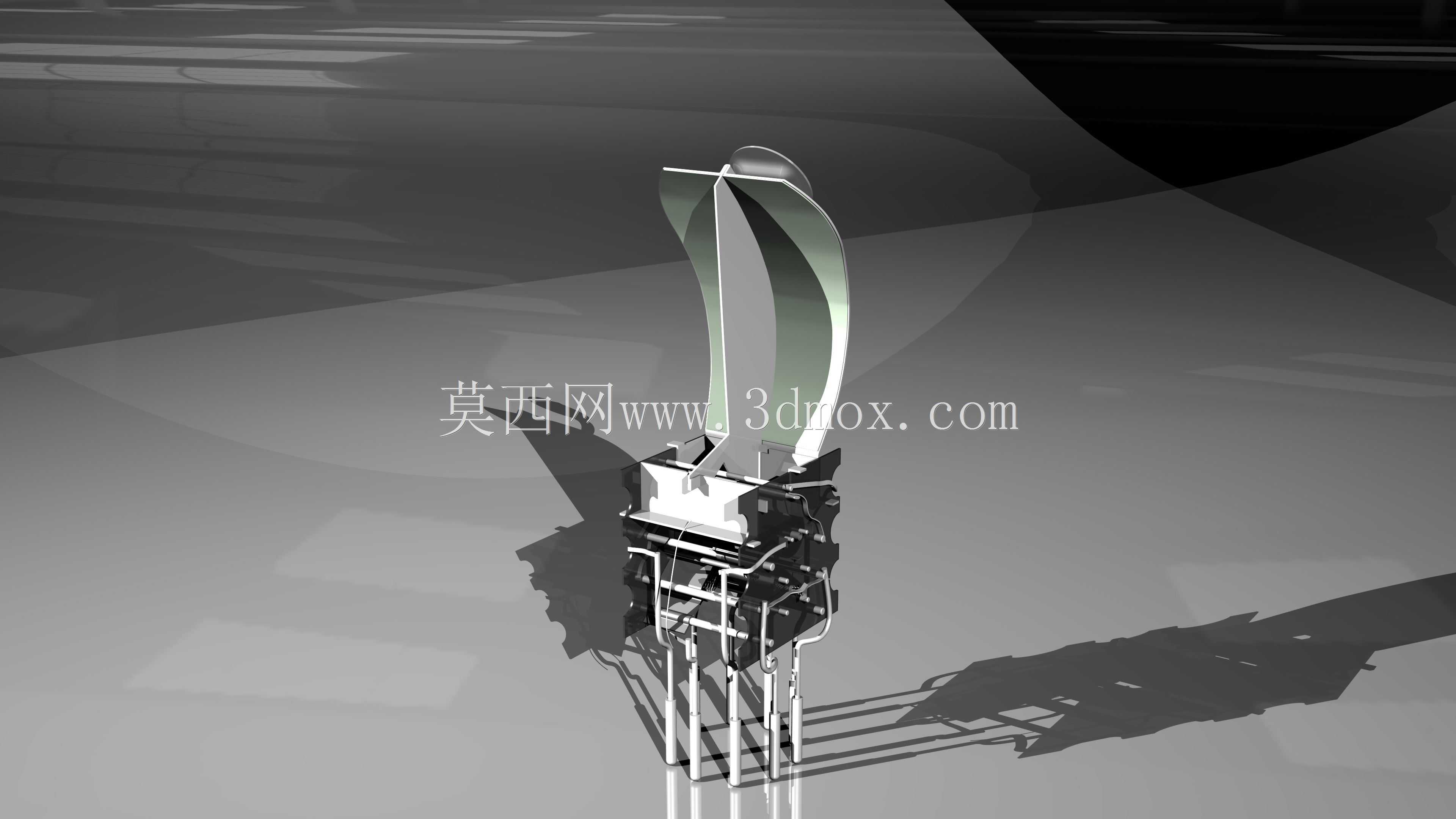

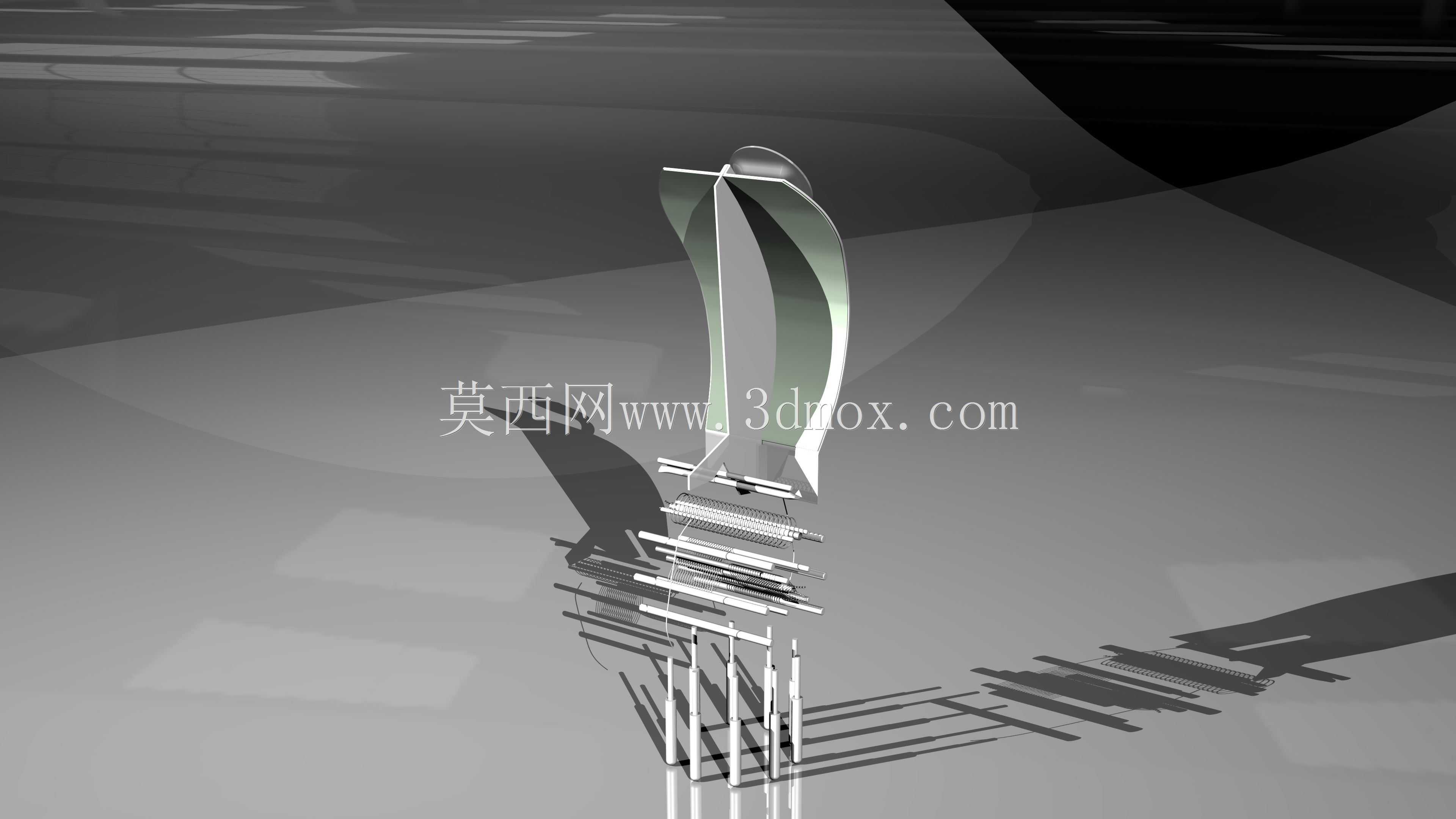

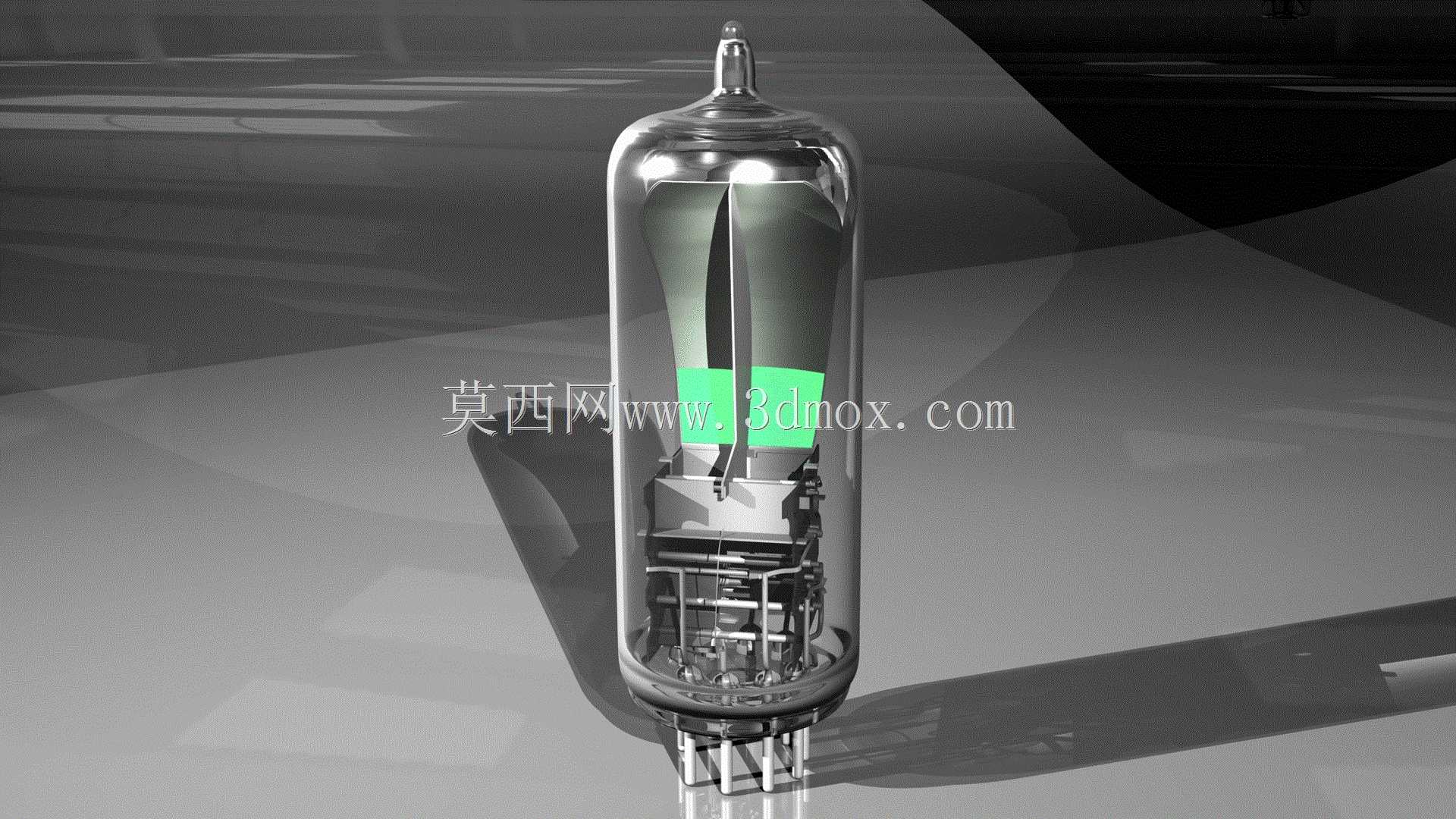

这款EM83型电子管属于早期无线电设备中的调谐指示类真空器件，在老式广播接收机、专业射频测试设备、早期医疗射频治疗装置中都有广泛应用场景，核心作用是通过管内荧光靶的发光条带变化，直观向操作人员反馈电路谐振状态、信号强度等关键参数，相比表头类指示器件，它的响应速度更快、视觉辨识度更高，在没有数字显示方案的年代是高频电路调试、设备状态指示的核心部件。从结构设计来看，整管采用标准玻璃外壳真空密封结构，内部包含阴极、控制栅极、偏转电极、荧光指示靶等核心组件，建模过程中完整还原了内部金属支架的冲压折弯结构、电极片的铆接固定方式、芯柱引线的穿接布局，以及玻璃外壳的吹制成型曲面轮廓，管基部分采用标准小九脚引脚布局，引脚间距、管身直径、整体长度都严格参照实物测绘尺寸还原，可直接用于老式无线电设备的维修复刻、复古电子装置的结构装配验证。设计过程中优先保证了内部电极的相对位置精度，毕竟真空电子管的电极间距直接决定了器件的电气参数，偏转电极与荧光靶的夹角、阴极与栅极的同轴度都按照实物测绘值做了1:1还原，玻璃外壳的壁厚、管腰的封接位置也参考了同系列电子管的通用工艺标准做了还原，既保证了外观的写实度，也能满足结构装配层面的尺寸校验需求。在实际设备装配场景中，该型号电子管通过管座直接焊接在PCB板或金属支架上，管身周围需要预留至少5mm的散热间隙，避免工作过程中玻璃外壳局部受热不均出现开裂，同时要注意高压引线与周边金属构件的绝缘距离，毕竟这类指示管工作时荧光靶端会施加百余伏的直流高压，建模时也还原了管身的安装定位基准，可直接导入整机装配模型做干涉检查。不同于功率类真空电子管，这款调谐指示管的内部结构更精巧，荧光靶表面的荧光涂层区域、栅极网的细密栅丝结构、内部消气剂的安装位置都做了细节还原，既可以用于复古电子设备的整机结构设计参考，也能作为真空电子类教学演示的三维教具，帮助从业者直观理解早期电真空器件的内部构造与工作原理，在做复古电子装置的外观设计时，也可以直接调用该模型做布局排布，验证管身与设备面板、机壳的装配匹配度。
