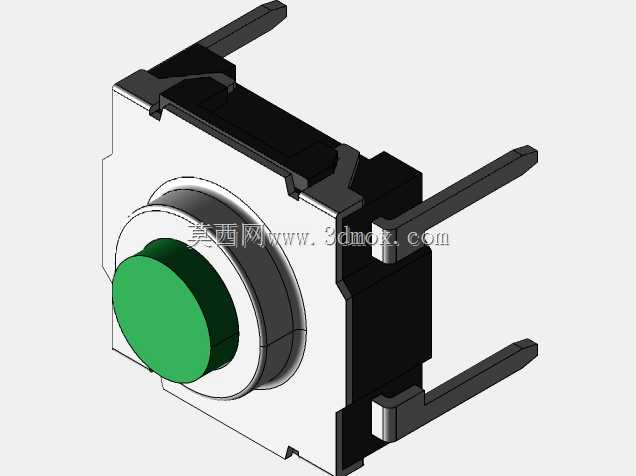

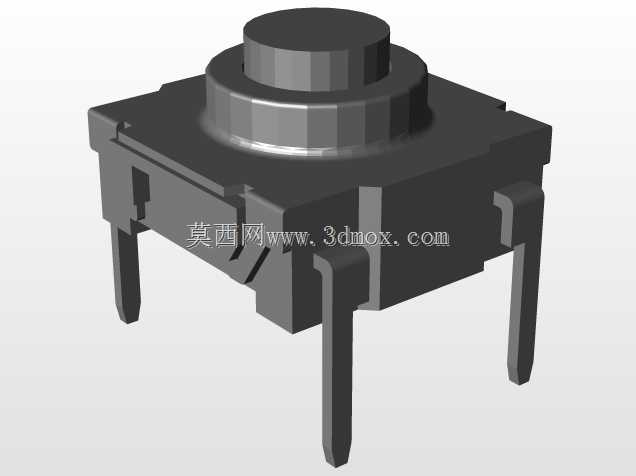

通孔式KSA小型按键开关结构设计

这类通孔式小型按键开关，多应用在消费类电子控制板、小型工控操作面板、手持检测设备的触发输入场景中，作为人机交互的最前端触发部件，承担着通断控制信号输入的核心作用，日常使用中需要兼顾按压手感一致性、焊接固定可靠性与长期通断稳定性。从结构设计来看，这款开关采用直插式通孔引脚布局，三个引脚分别对应常开触点、公共端与固定支撑位，引脚长度与弯折角度完全适配常规1.6mm厚度PCB板的波峰焊工艺要求，引脚间距符合通用PCB布线规范，设计阶段就规避了焊盘间距不足导致的连锡风险，也预留了足够的爬电距离满足低压控制电路的安规要求。开关本体采用方形基座加圆形按键帽的组合结构，基座侧边设置有定位凸台，在PCB板上对应位置预留定位孔即可完成装配前的预固定，避免过炉焊接时出现本体偏移、引脚浮高的问题。按键帽采用凸面圆形设计，按压接触面积适配指尖操作的受力范围，按压行程控制在适合频繁操作的区间，既不会因为行程过短导致误触发，也不会因为行程过长造成操作反馈滞后。内部接触结构采用弹性铜片搭配银合金触点的设计，能够保证在低压小电流信号回路中接触电阻稳定，不会因为长期使用出现氧化接触不良的问题，同时自带的复位弹簧弹力经过调校，按压反馈清晰，长期按压后弹力衰减控制在合理范围内。设计过程中充分考虑了通孔安装的工艺边界，开关本体底部与PCB板面预留了0.2mm的间隙，避免焊接时助焊剂残留渗入开关内部造成触点卡滞，本体整体高度控制在常规面板安装的尺寸范围内，不需要额外加高面板开孔的沉台深度，适配多数薄型设备的内部堆叠空间要求。这类开关在选型时，除了关注电气参数外，结构工程师往往会重点核对引脚的通孔直径、本体定位尺寸、按键突出面板的高度，这款模型的所有安装尺寸都做了参数化建模，导入PCB设计软件时可以直接生成对应封装，不需要二次核对尺寸，能够大幅缩短硬件开发阶段的封装绘制时间，也避免了尺寸不匹配导致的打样返工问题。开关外壳采用阻燃工程塑料材质，满足电子设备的阻燃等级要求，按键帽与基座的配合间隙控制在极小范围内，能够阻挡日常使用中的灰尘、少量溅液渗入内部，提升在非严苛工业环境下的使用寿命。
