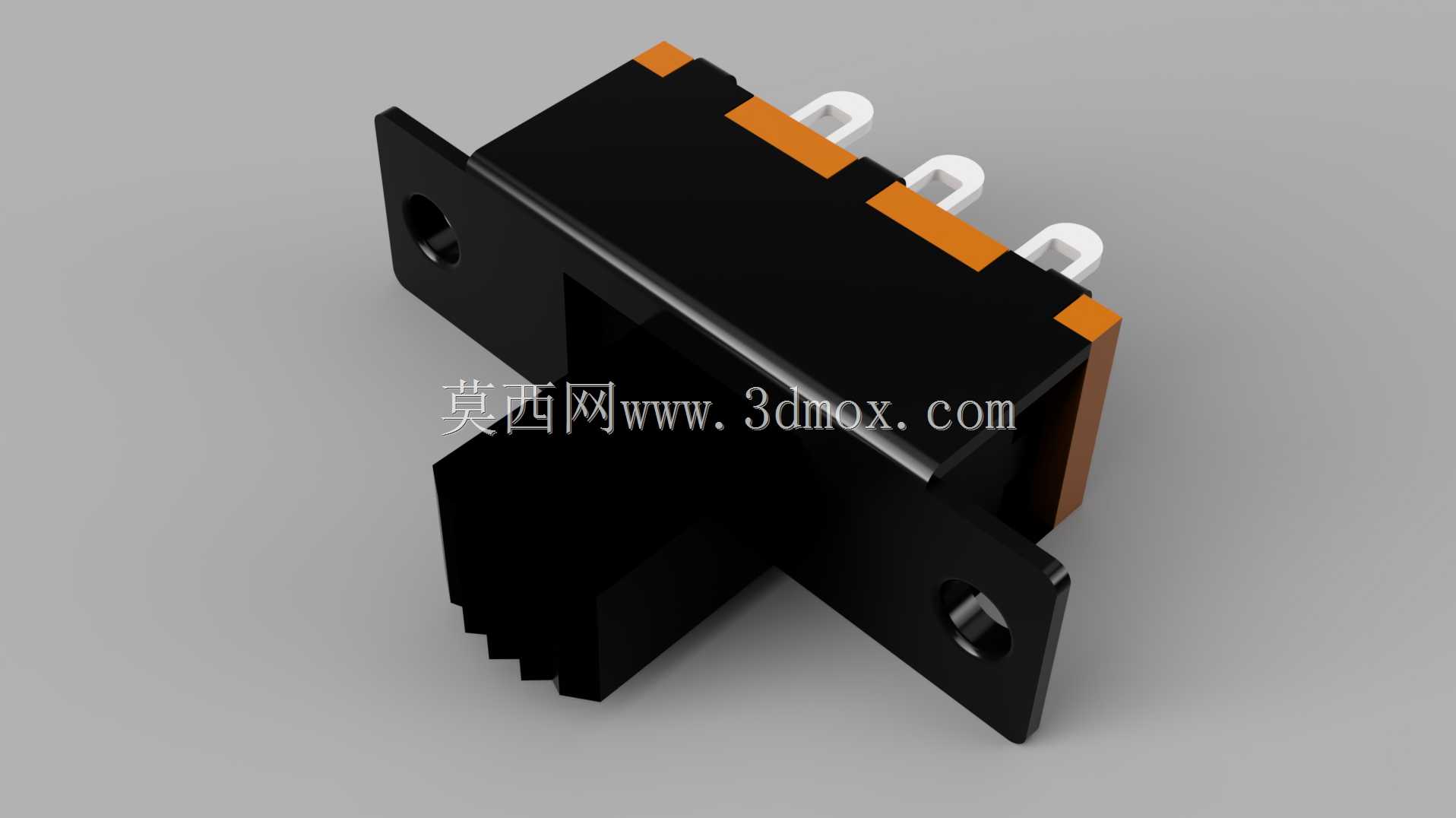

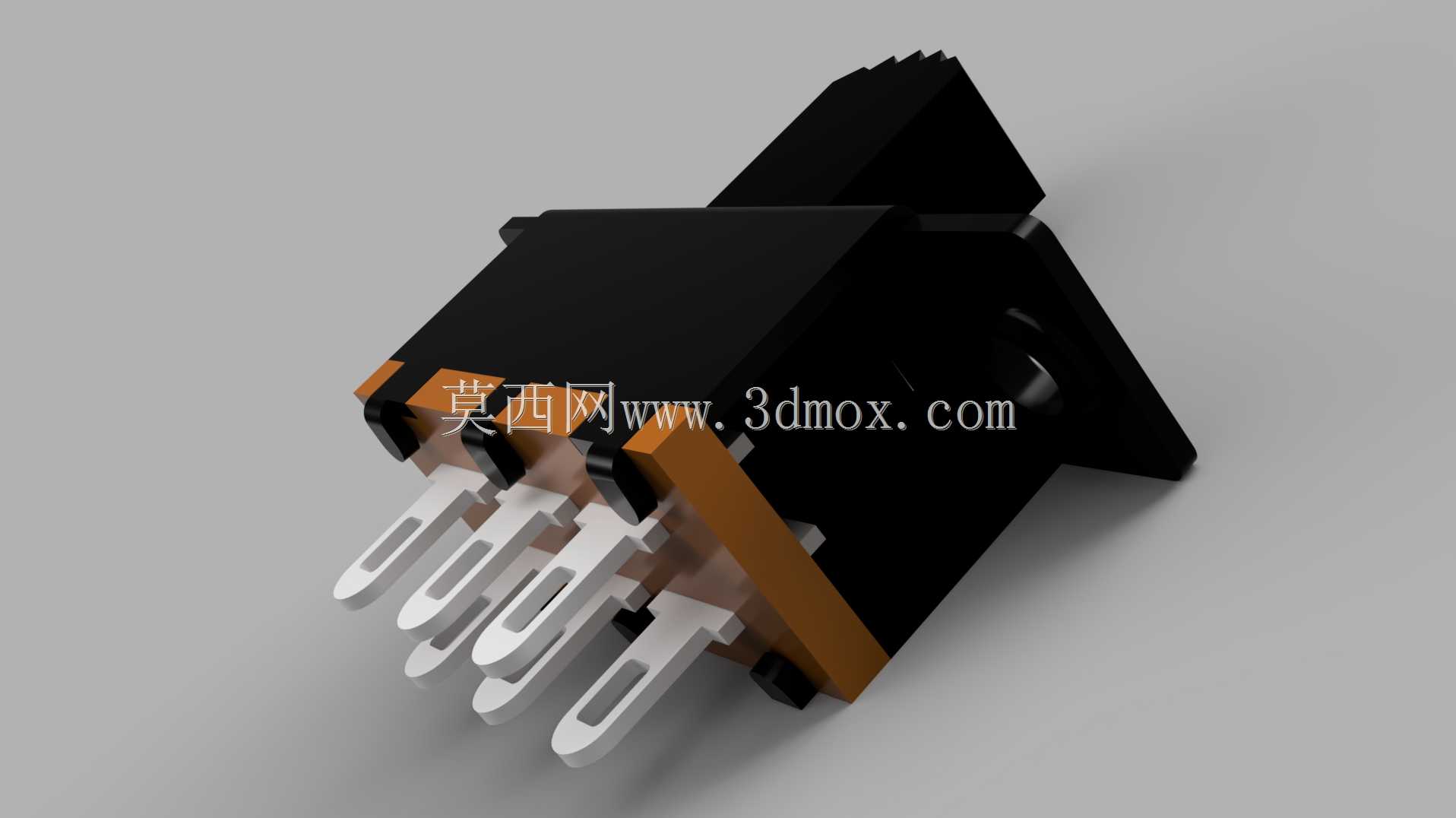

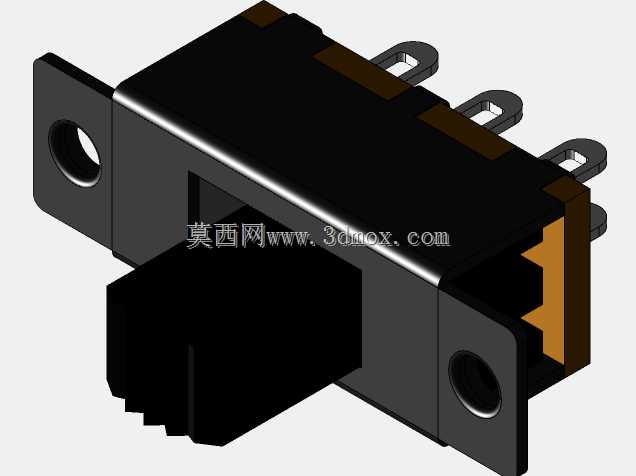

15.5x7.2x7.2mm带安装耳卧式滑动开关

这类小型滑动开关常被用在手持检测仪器、小型工控终端、桌面型实验设备的电源通断、功能档位切换场景中，也会集成在小型家电的控制板上，承担低功率回路的电路切换作用，相比轻触开关它具备明确的档位保持力，不会因为设备运输过程中的震动出现误触发，操作时的拨动手感清晰，档位到位有明确的触感反馈，操作人员不需要看指示灯也能确认开关所处状态。

设计这款开关模型的时候，首先要明确安装边界，两个安装孔的孔距为19mm，安装耳上预留的是通孔结构，适配M2规格的盘头螺丝固定，安装时不需要额外做沉孔处理，直接从PCB侧或者壳体外侧穿入螺丝锁紧即可，整体外形尺寸控制在15.5x7.2x7.2mm，不会占用过多的板上空间，对于内部空间紧凑的便携设备来说，这个尺寸可以很好地嵌入壳体预留的安装槽内，拨柄伸出壳体的高度可以根据实际壳体壁厚调整，不会出现拨柄过短难以操作或者过长容易被误碰的问题。

从功能结构来看，这款开关为三引脚直插设计，对应两档回路切换，引脚间距符合常规PCB布线的间距要求，焊接时不会出现连锡问题，拨块的滑动行程做了限位设计，滑动到两端档位时会有结构硬限位，不会因为用力过大导致内部触点错位，外壳采用阻燃黑色工程塑料材质，引脚部分为镀锡铜材质，具备不错的抗氧化能力，长期在常规工业环境下使用也不会出现引脚氧化导致的接触不良问题。建模的时候要注意安装耳的平面度公差，两个安装面需要保持共面，锁紧螺丝后不会出现壳体翘曲导致内部滑块卡滞的问题，拨块和壳体之间的配合间隙控制在0.1mm左右，既保证滑动顺畅，又不会因为间隙过大进入灰尘影响触点接触可靠性，引脚的伸出长度要匹配常规波峰焊的工艺要求，过长会导致焊接后剪脚工序增加工作量，过短则容易出现虚焊问题。在做设备结构选型的时候，这类开关不需要额外设计复杂的固定结构，只需要在壳体上开出对应尺寸的拨柄让位槽，在PCB或者安装支架上预留两个对应孔距的螺丝孔即可完成装配，装配效率很高，适合批量生产的小型设备使用。
