简支梁受载挠度仿真分析模型

在起重设备主梁、厂房承重桁架、输送线支撑横梁等场景中，梁类构件的挠度控制直接决定设备运行精度与结构安全冗余，过大的挠曲变形会引发传动部件卡滞、连接件疲劳开裂、支撑面水平度超差等一系列工程问题，因此在结构设计阶段完成精准的挠度校核，是机械结构设计环节中不可或缺的步骤。

该仿真模型围绕简支梁受集中载荷的典型工况搭建，还原了工程中最常见的梁受力边界条件：梁体两端采用铰支约束，限制三个方向的平动自由度同时保留转动自由度，完全匹配实际工程中支撑座对梁体的约束特性，避免过约束导致的仿真结果失真。模型中在梁的跨中及对应载荷作用位置施加垂直向下的集中载荷，载荷大小可根据实际工况调整，覆盖从轻型设备支撑梁到重型承重梁的载荷区间。

模型内置三种挠度计算逻辑的对照路径，第一种是基于材料力学短公式的简化计算，适用于初步方案阶段的快速估算，能在几秒内得到挠度近似值，帮助工程师快速筛选梁的截面尺寸范围；第二种是采用双积分法的解析计算，通过对弯矩方程进行两次积分，结合边界条件求解挠曲线方程，得到沿梁长各点的精确挠度解析值，可作为仿真结果的理论对照基准；第三种是基于有限元方法的数值仿真计算，将梁体划分为若干单元，通过求解每个单元的刚度矩阵得到整体变形结果，即使后续将梁的矩形截面替换为工程中常用的圆柱体截面、H型钢截面等异形截面，也能得到贴合实际的变形结果，不受解析法规则截面的限制。

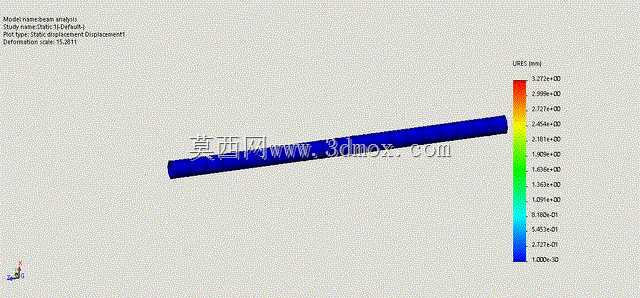

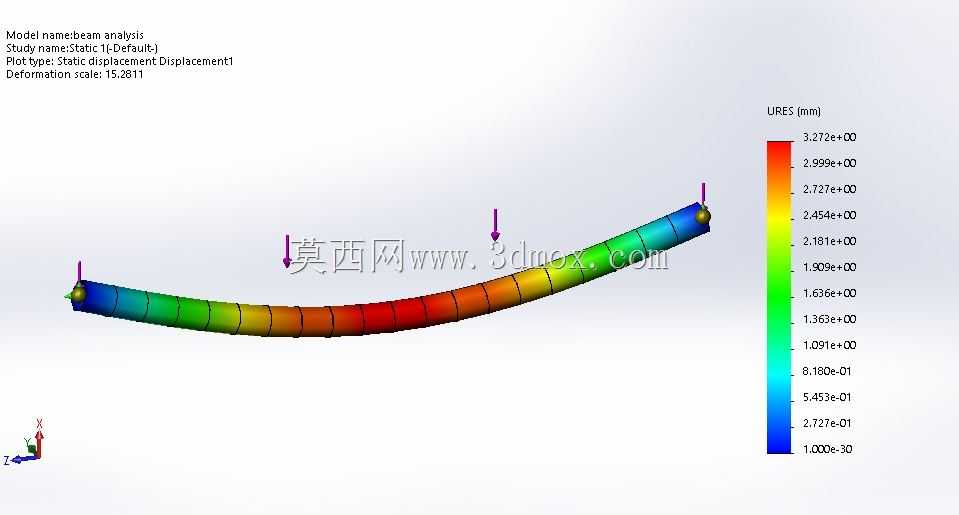

从仿真输出的位移云图可以直观看到，梁体的最大挠度出现在跨中位置，变形量从跨中向两端支撑位置逐步递减，云图采用彩虹色阶映射位移量，蓝色区域代表变形量趋近于零的支撑端，红色区域代表变形量最大的跨中位置，工程师可直接通过色阶读取任意位置的变形数值，快速判断变形是否超出设计允许范围。在实际设计应用中，工程师可直接调整梁的材料属性、截面参数、载荷位置与大小，快速验证不同参数组合下的挠度变化规律，无需重复搭建仿真框架，大幅缩短结构校核的周期。同时该模型可作为结构力学学习的实操案例，帮助设计人员理解不同计算方法的适用场景与误差来源，避免在实际项目中盲目套用公式导致的设计失误。需要注意的是，仿真前需确认仿真插件处于激活状态，才能正常加载所有计算设置与结果数据，计算过程中可调整变形显示比例，更直观地观察梁的弯曲形态，方便设计方案的评审与沟通。
