5.25英寸带whizzer锥全频扬声器结构设计

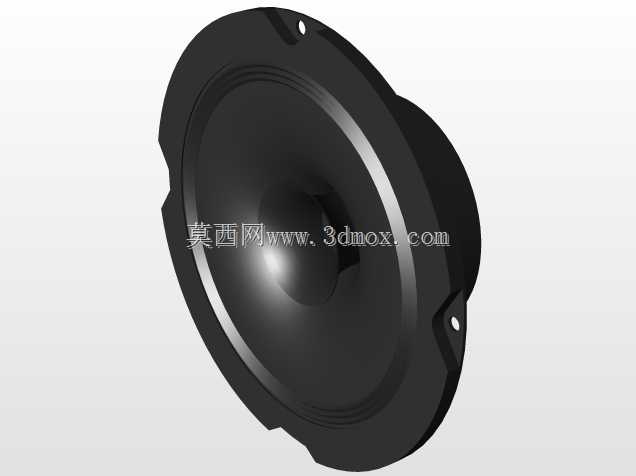

在车载音响改装、桌面HiFi箱体搭建、商用公共广播系统布设这类场景里，全频驱动单元的选型往往直接决定整套电声系统的中频密度与高频延展表现，这款5.25英寸规格的全频扬声器，就是针对这类需要单单元完成全频段声重放的需求做的结构设计。从实际安装适配的角度看，单元的盆架采用带三个定位凸耳的圆形结构，凸耳上预留的沉头安装孔可以直接适配市面绝大多数标准5.25英寸单元的开孔尺寸，安装边界的外径控制刚好匹配常规箱体146mm左右的开孔直径，安装深度也做了压缩，不需要在箱体背部预留过多冗余空间，不管是倒相式密闭箱体的嵌入式安装，还是障板的外露式固定，都能找到适配的安装位。

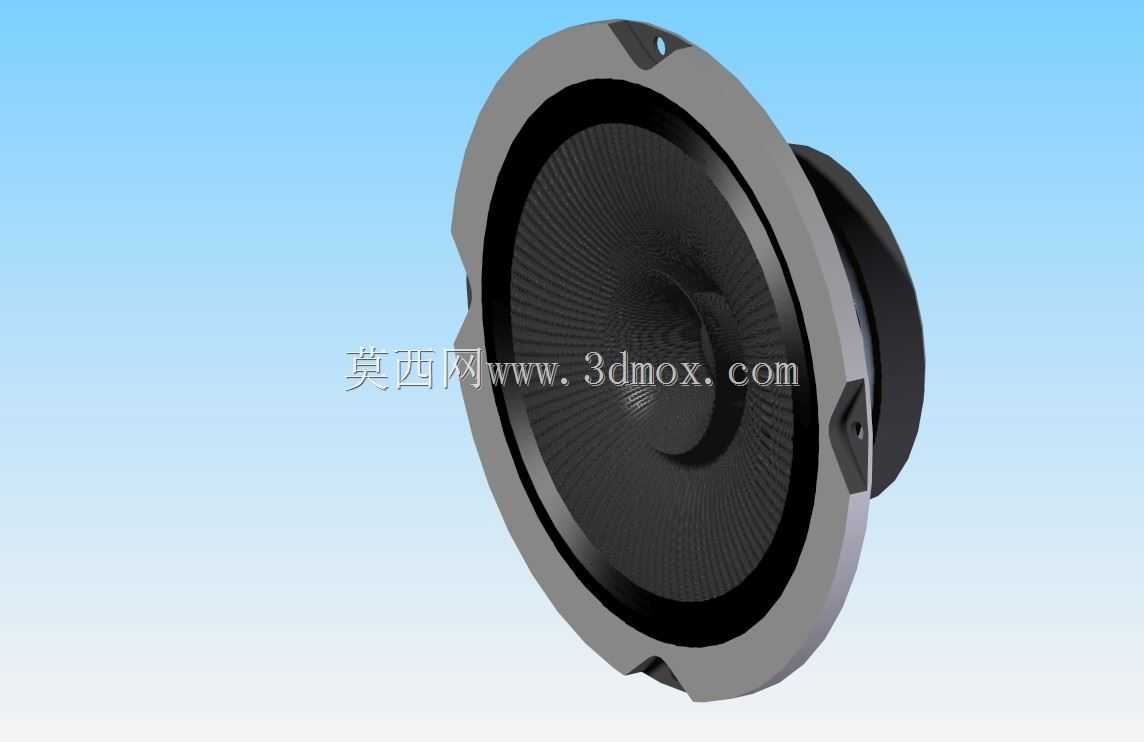

设计层面没有采用常规全频单元的单纸盆结构，额外集成的whizzer锥也就是俗称的高音锥，直接粘接在主振膜的中心位置，这种结构不需要额外加分频器就能让高频信号顺着硬质锥面完成扩散，避免了分频网络带来的相位偏移问题，也能减少分频元件占用的箱体内部空间。主振膜采用带同心圆压纹的纸基复合材质，压纹结构既可以提升振膜的径向刚性，减少大振幅下的分割振动，又能适当阻尼振膜的余振，让中频人声的还原更干净。折环采用耐老化的丁基橡胶材质，顺性经过调校，既可以保证低频段的线性冲程，又能控制谐振频率落在适合中小箱体的区间，不需要额外搭配大容积箱体就能获得足够的低频下潜。

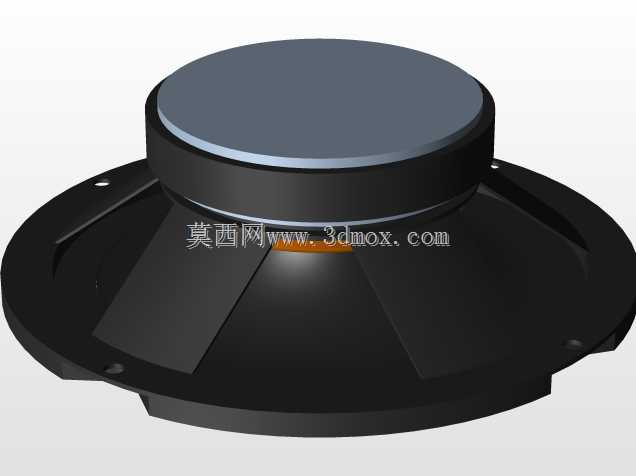

盆架的结构做了镂空减重设计，在保证安装刚性的前提下，尽可能减少了盆架对振膜背部声波的反射，避免背波干扰造成的声染色。磁路部分采用外置式的铁氧体磁钢结构，磁隙的宽度经过严格控制，保证音圈在磁隙里做上下往复运动的时候不会出现擦圈问题，T铁和华司的边缘都做了倒角处理，减少磁路的非线性失真。日常做电声产品结构设计的时候，直接调用这个模型就能快速完成箱体的开孔匹配、安装位避让，不需要从零开始测绘单元尺寸，也能提前验证单元和箱体内部结构的干涉问题，不管是做音响产品的正向开发，还是做现有设备的改装升级，都能大幅缩减前期的结构验证周期。
