8英寸锥形低音驱动扬声器结构设计

　　在专业音响系统搭建、家用HiFi音箱开发、车载音响改装以及公共广播设备选型的场景里，低音驱动单元始终是决定低频回放质感的核心部件，这款8英寸规格的锥盆式低音驱动器，正是面向中低频段信号重放需求设计的电声转换部件。从实际使用场景来看，这类单元常被用作二分频落地音箱的低音声道、密闭式/倒相式低音炮的核心换能器件，也可嵌入专业舞台返听音箱、影院环绕声音响系统中，承担80Hz-500Hz频段的声波辐射任务，弥补高音单元在低频段的响应短板，还原音频信号中的鼓点、贝斯、环境低频音效等细节，避免声音出现单薄、发飘的听感问题。

　　从功能特性上看，该单元采用大折环悬边搭配纸质复合锥盆的结构设计，折环采用耐老化的丁基橡胶材质，既能够保证锥盆做轴向活塞运动时的顺性，控制大动态信号输入下的锥盆线性位移范围，又能提供合适的阻尼系数，抑制锥盆运动到极限位置时的分割振动，减少低频失真。单元背部的磁路采用外置式T铁加华司的铁氧体磁钢结构，磁隙宽度控制在合理区间，能够为音圈提供均匀的磁场驱动力，保证音圈在磁隙内上下运动时受力稳定，避免出现擦圈、非线性失真等问题。音圈采用耐高温的骨架材质搭配铜线绕制，能够承受持续的大功率信号输入，避免长时间大音量工作下出现音圈过热烧毁的故障。

　　从设计思路层面拆解，这款单元的安装法兰采用圆形冲压钢盆架结构，法兰盘上均匀分布6个安装沉孔，孔位沿法兰圆周等角度排布，安装时可通过M4规格的螺丝将单元固定在音箱箱体的安装开孔上，法兰与箱体接触的位置预留了密封胶条的安装槽位，安装时贴附泡棉密封胶条即可避免箱体漏气，影响低频的下潜深度与量感。单元的整体安装边界尺寸经过标准化设计，8英寸规格对应的法兰外径适配行业通用的210mm直径箱体开孔，单元突出箱体面板的高度、背部磁钢的伸入深度都做了尺寸校核，既能够适配常见的18mm厚度密度板箱体的安装空间，也不会因为磁钢尺寸过大与箱体内的分频器、倒相管产生结构干涉。

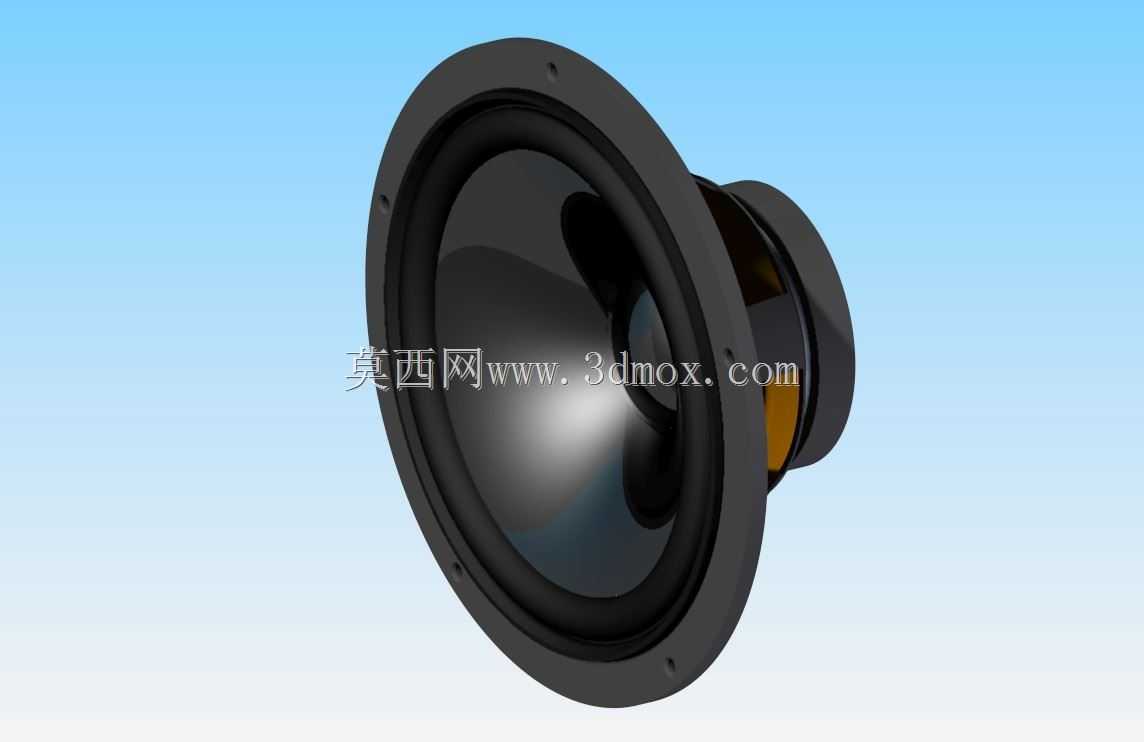

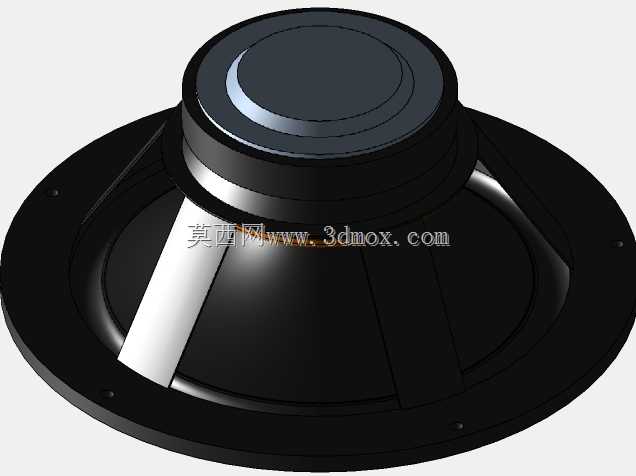

　　在结构建模的细节处理上，模型还原了锥盆表面的曲率过渡、折环的波纹弧度、盆架上的镂空散热结构，还有接线端子的凸起定位结构，这些细节不仅是外观层面的还原，更对应实际生产中的装配逻辑：盆架上的镂空结构既能够减轻单元整体重量，又能为音圈工作时产生的热量提供空气流通的散热通道，降低长时间工作的热积累；接线端子的定位标识能够帮助装配人员快速区分正负极，避免接线反相导致的低频抵消问题。对于结构设计从业者来说，参考这类成熟的商用单元模型，能够在音箱开发阶段提前完成安装位的匹配校核，避免开模后出现孔位不对、空间干涉等问题，也能基于单元的T/S参数提前完成箱体容积、倒相管尺寸的仿真计算，缩短产品开发的迭代周期。
