金枪鱼罐头改造小型电子项目PCB承载结构

这款结构设计面向低预算的电子爱好者、学生实验群体，解决小型电子项目快速搭建时缺乏紧凑、低成本容器的痛点，日常做小型功能验证、趣味电子制作时，无需额外定制外壳或采购标准电子盒，借助常见的金枪鱼罐头即可完成整套电路的封装承载，尤其适合不需要量产、仅做功能验证的个人实验场景，能大幅压缩前期准备的时间与物料成本。

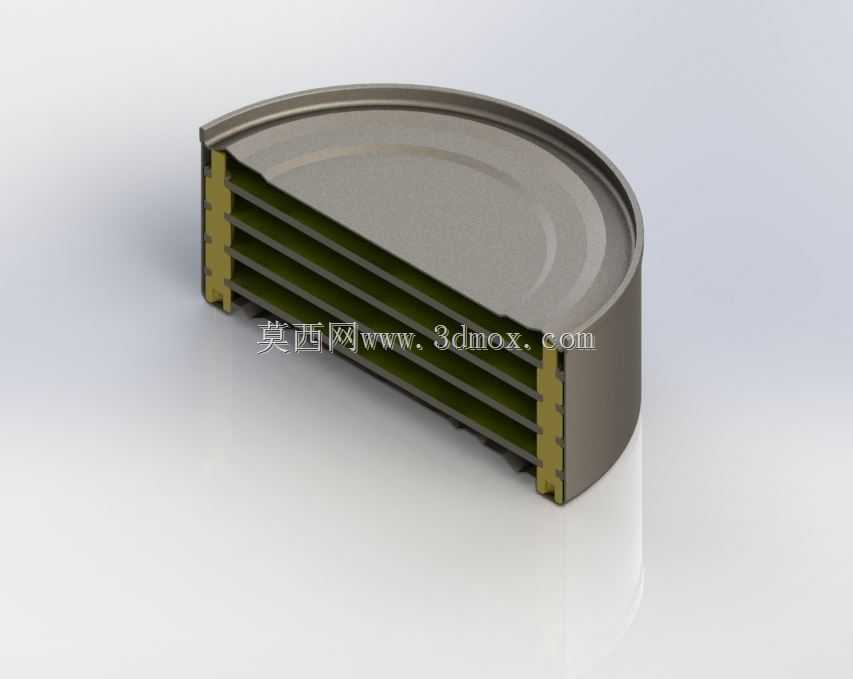

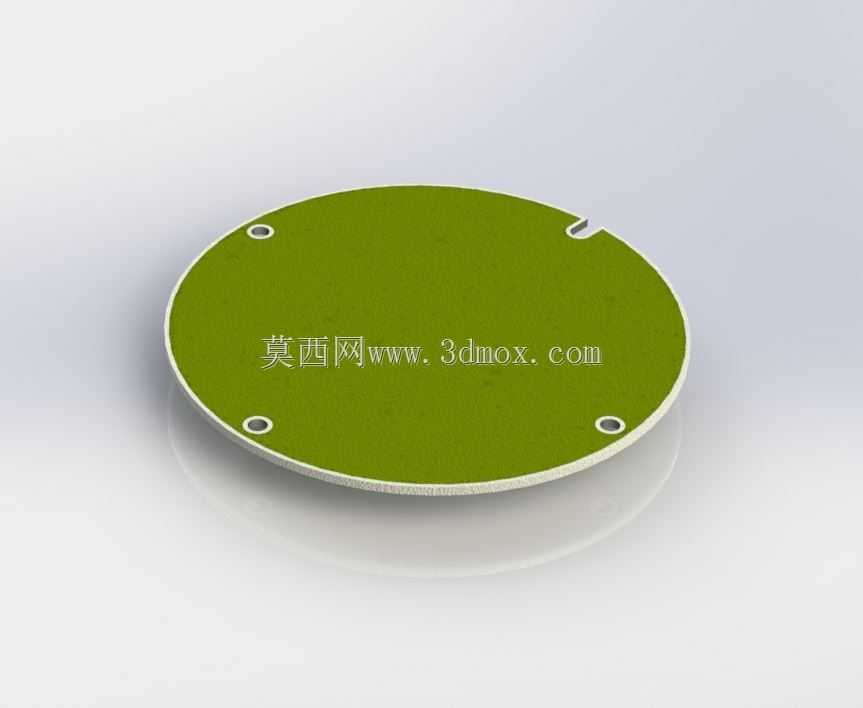

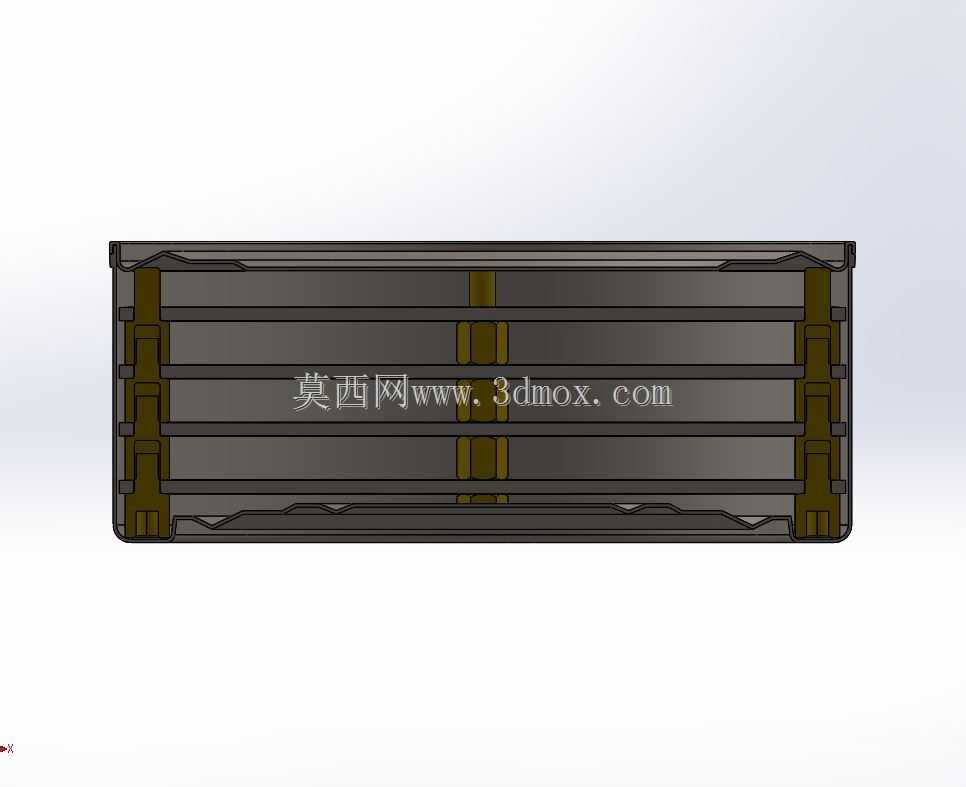

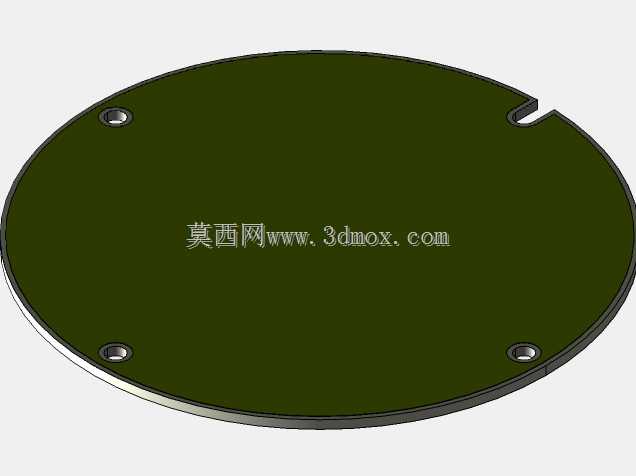

设计上直接采用市售标准半圆金枪鱼罐头作为外容纳体，整体外轮廓适配罐头内径82毫米的边界，内部堆叠的PCB单块厚度为1.5毫米，匹配标准PCB板材厚度规格，板间预留焊接插模间隙，可兼容压缩塑料或金属材质的支撑支架，保证层叠板件之间的绝缘与结构稳定。PCB上预留的安装孔适配两种常用固定规格，分别为3毫米直径适配5毫米高度的常规安装柱，以及适配美制#4螺钉0.25英寸高度的安装位，覆盖多数创客常用的紧固件选型。

结构上单独设计了板件插槽，可实现PCB的防呆插入，避免接插时极性接反，安装时只需将配套导轨粘入罐头内壁即可完成整体装配，无需复杂的机加工工序，个人用户借助普通工具就能完成组装。需要注意的是，该结构适配侧切开罐器开启的罐头，这类开罐器切割后不会在罐口留下锋利的外翻毛边，能避免组装或后期使用时割伤手部，不建议使用普通拉环开罐或砸开的罐头，这类罐口边缘的毛刺存在安全隐患。

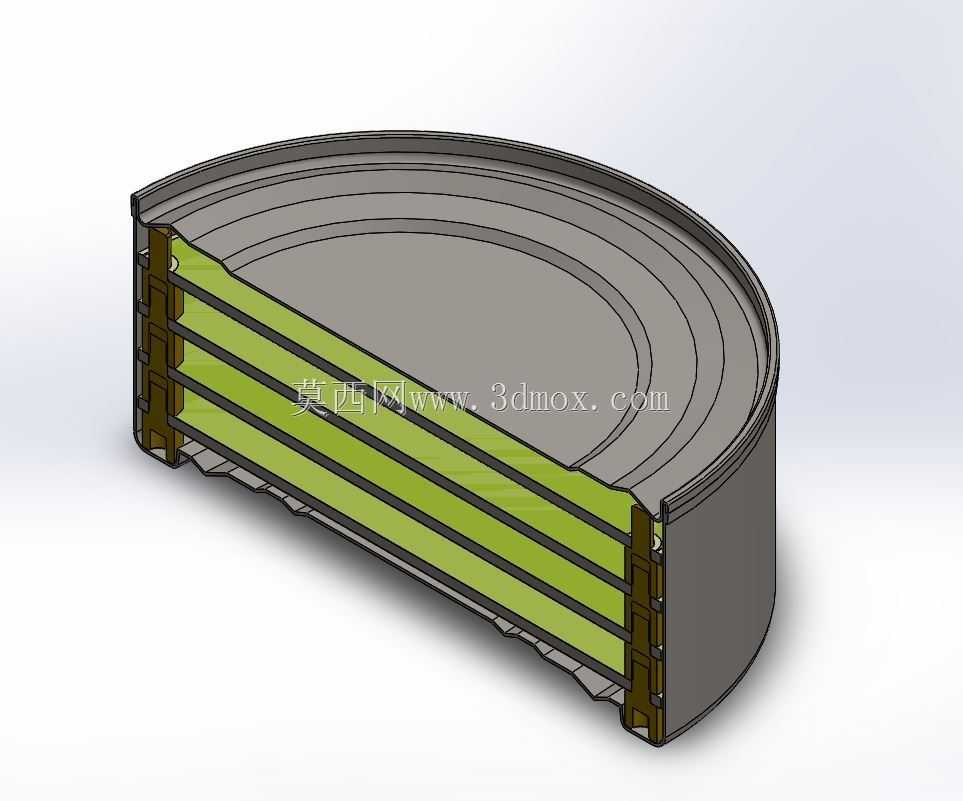

层叠式的PCB布局可以在有限的罐头空间内排布多块功能板，满足小型多功能电子项目的空间需求，比如小型信号发射装置、趣味传感节点这类电路规模不大的项目，都能完整容纳在罐头内部，既实现了废弃包装的回收利用，也能给项目带来独特的外观质感。设计时充分考虑了3D打印的适配性，所有配套的导轨、支撑件都无需支撑结构即可打印，个人用户使用桌面级FDM3D打印机就能快速制作配套零件，不需要复杂的后处理工序。
