铰接式机械连接支座结构设计

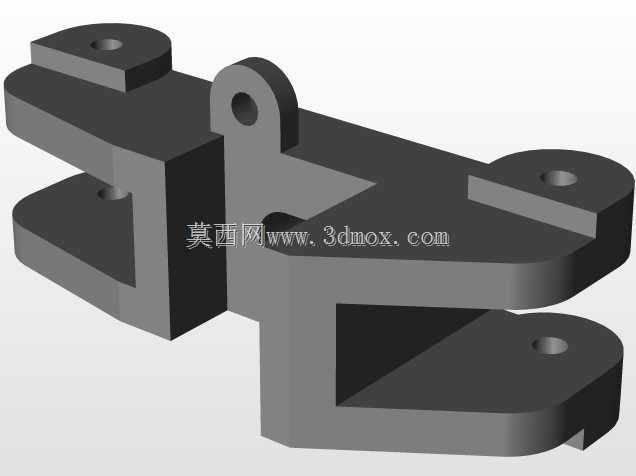

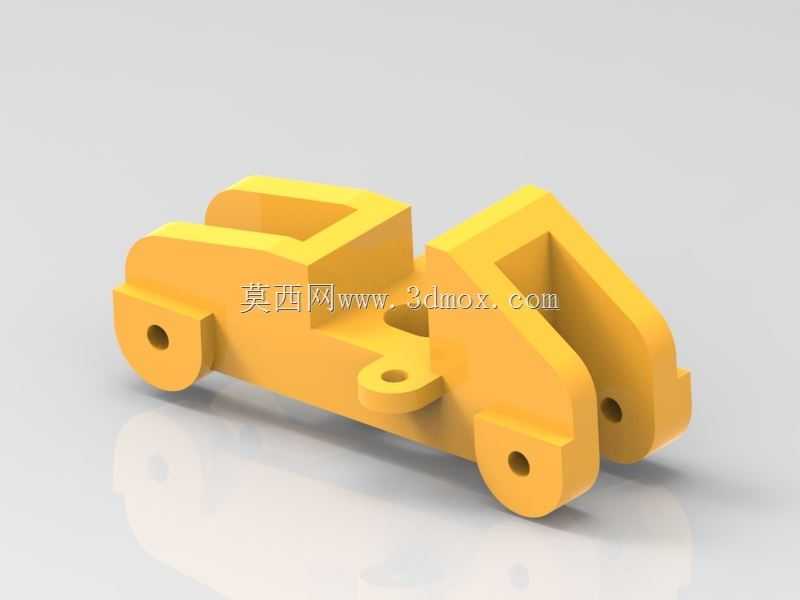

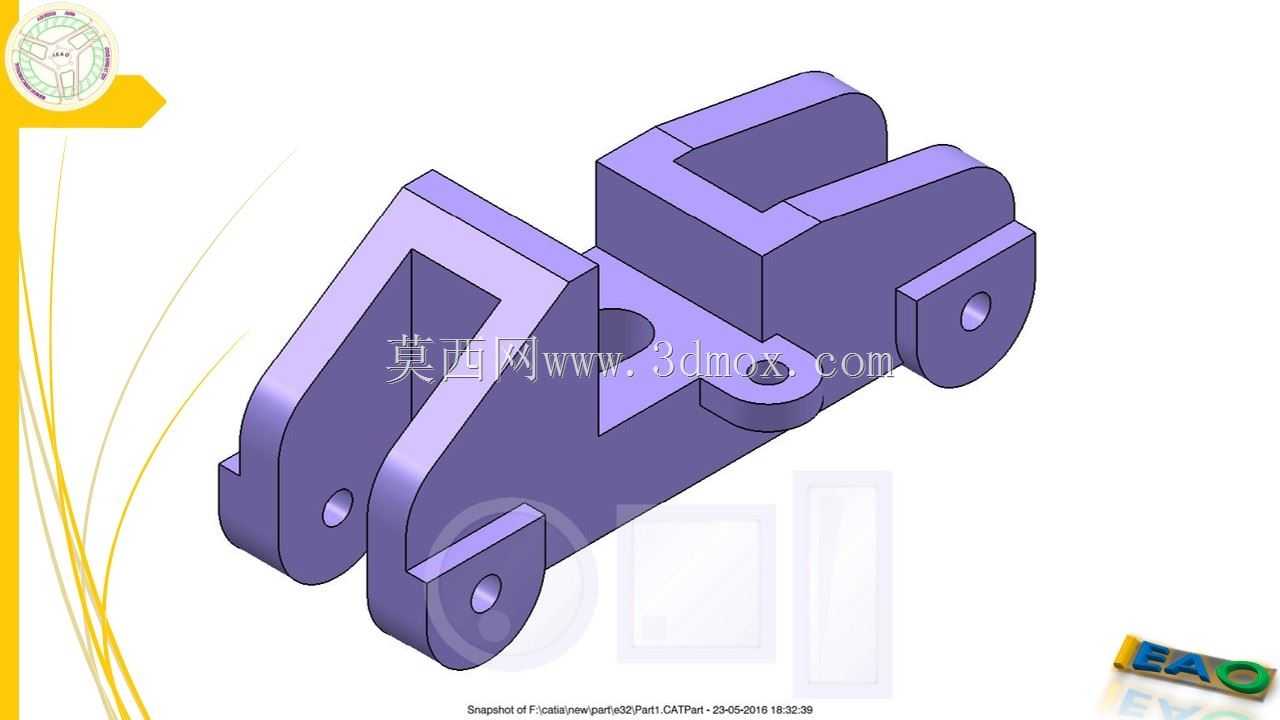

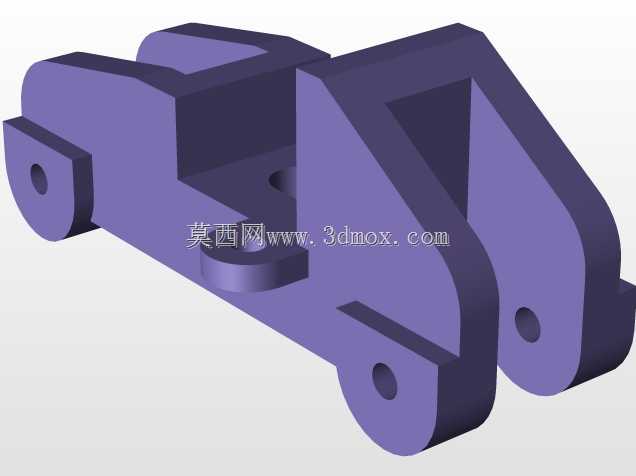

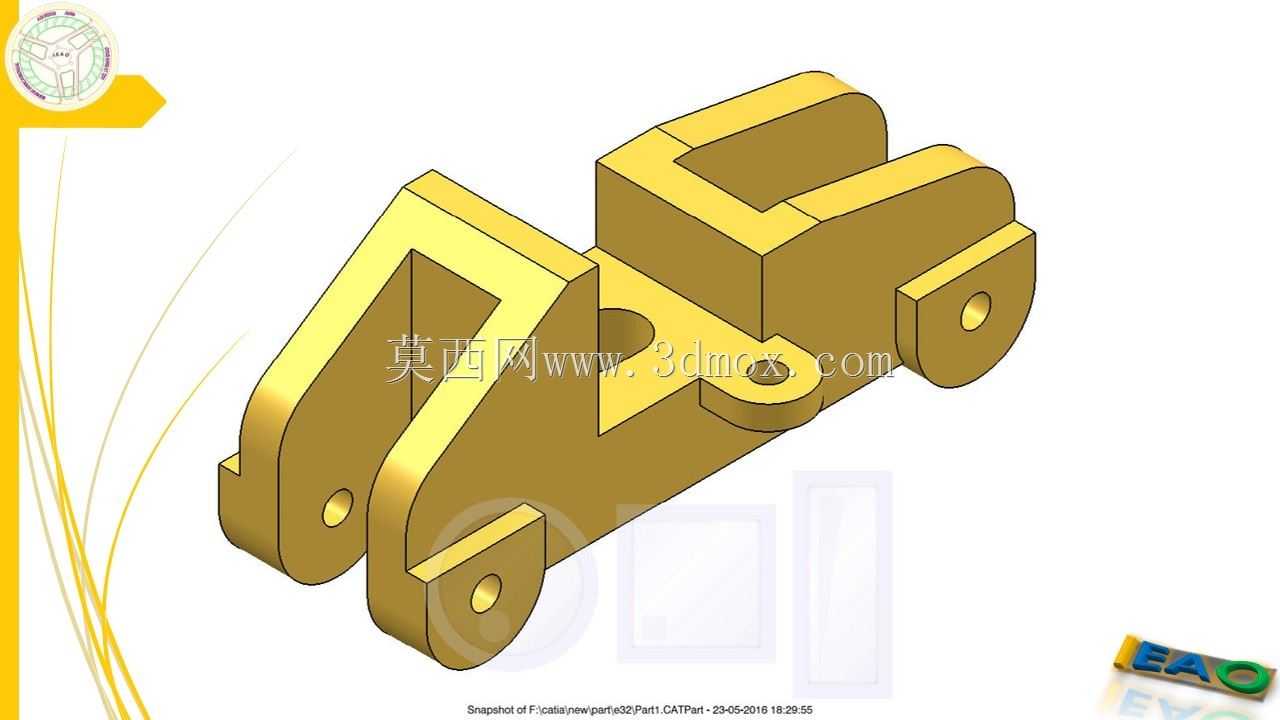

该铰接式连接支座多用于工程机械、输送设备的连杆传动系统中，作为相邻运动构件的铰接承载载体，承担载荷传递、运动自由度约束的核心作用，常见于装载机工作装置连杆组、输送线张紧机构、起重设备吊臂铰接点位等场景，能够在多方向交变载荷作用下保持铰接点位的转动灵活性与结构可靠性。从结构设计逻辑来看，整体采用一体化铸造成型的主体构型，规避了多件拼接带来的装配间隙与应力集中问题，主体沿长度方向设置三处同轴度要求较高的铰接孔位，两端的双耳、单耳结构分别适配不同规格的连接销轴，中部预留的减重通孔在不削弱主体抗弯截面模量的前提下，有效降低了构件自身重量，适配移动类工程机械对部件轻量化的设计要求。设计过程中针对铰接孔的受力特性做了局部加厚处理，孔位周边设置环形加强凸台，避免销轴长期转动摩擦造成孔壁失圆、磨损过量的问题，主体的弯折过渡区域全部采用大圆角平滑过渡，消除铣削、铸造过程中易产生的应力集中点，能够承受周期性冲击载荷而不出现疲劳裂纹。安装边界方面，三处铰接孔的中心距严格匹配对应连杆机构的运动行程参数，孔位内径公差控制在H7级别，适配标准圆柱销轴的过渡配合要求，耳部的开槽宽度与对接构件的厚度预留0.2-0.5mm的装配间隙，既保证构件转动时无卡滞，也避免间隙过大造成的横向窜动。构件的外形轮廓充分考虑了运动包络空间，所有外凸棱边均做倒角处理，防止机构运动过程中与周边管线、构件发生剐蹭干涉，底部的平面结构可作为加工装夹的定位基准，便于后续镗孔、铣面工序的装夹找正，有效降低加工环节的装夹难度。实际应用中，该类支座可根据载荷等级选用铸钢、高强度铝合金等不同材质，重载场景下可对铰接孔位做镶套处理，镶嵌耐磨铜套或自润滑轴承，进一步提升铰接点位的耐磨性能，延长构件的整体维护周期，无需频繁拆解更换铰接部件。
