带法兰轴承的花键减速机轴结构设计

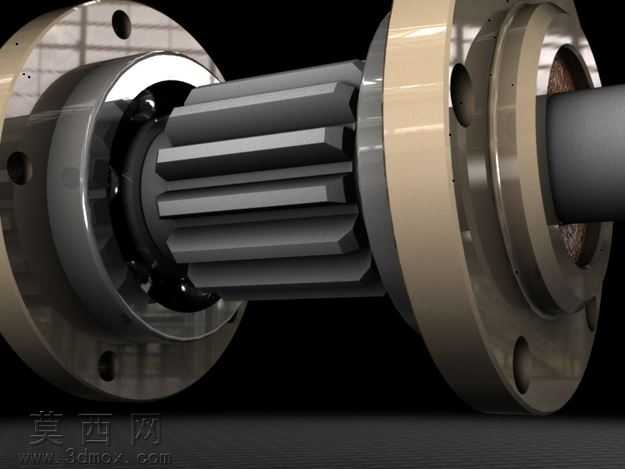

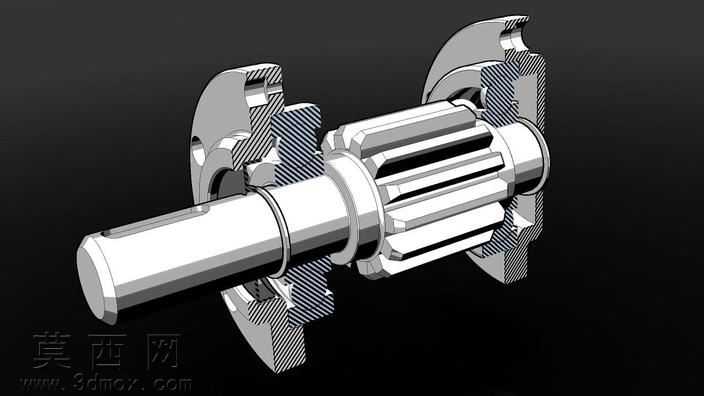

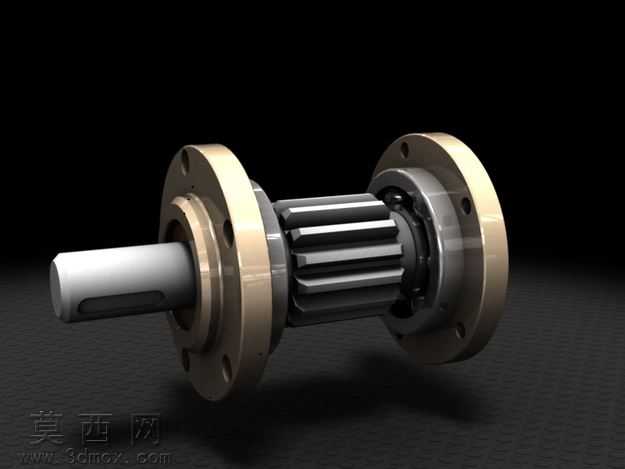

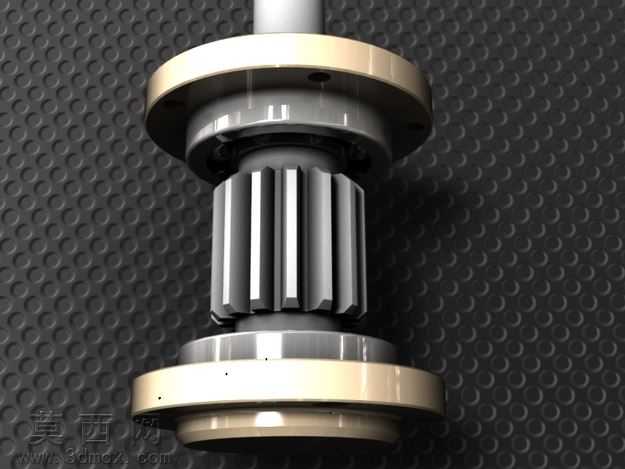

本作品为减速机配套的花键传动轴三维建模成果，建模过程严格遵循机械传动设计规范，先通过草图绘制完成轴体各段直径、长度的尺寸约束，依次构建出光轴输入段、花键传动段、轴承安装位、法兰连接位的基础实体特征。建模时重点还原了花键齿的精确齿形参数，通过阵列特征完成均匀分布的花键齿结构，保证齿距、齿高参数符合传动配合公差要求，同时对轴肩过渡位置添加了标准圆角特征，避免应力集中问题，提升轴件的结构强度。两侧法兰盘采用凸台拉伸与孔特征阵列完成安装孔的均匀排布，安装孔位置与轴承座、减速机壳体的装配孔位完全匹配，可直接用于虚拟装配验证。轴承安装位的轴径尺寸严格对应标准滚动轴承的内圈配合公差，建模时预留了合理的装配间隙，还原了轴承与轴、法兰盘的装配关系。材质渲染阶段，对轴体主体赋予调质合金钢材质，调整金属粗糙度参数呈现出亚光金属质感，对法兰盘赋予黄铜色金属材质区分不同构件，滚动轴承部分采用亮面金属材质还原轴承钢的光洁质感，渲染时添加了柔和的环境光与阴影效果，清晰展现各部件的装配层次与结构细节。设计过程中充分考虑减速机的传动工况，花键段用于传递大扭矩，光轴段用于外接动力输入，两侧法兰用于将轴组件固定在减速机腔体内部，轴承位用于支撑轴体转动降低摩擦阻力，各段轴径的变化符合轴类零件的等强度设计原则，既保证传动过程中的结构刚性，又尽可能控制轴体重量，减少转动惯量。整体模型结构完整，装配关系清晰，可用于减速机的虚拟装配干涉检查、运动仿真分析，也可作为机械设计教学中轴类零件设计的参考案例，帮助学习者掌握轴类零件的结构设计要点、特征建模方法与装配配合逻辑。
