移动式绕盘式车床手动夹持工装结构

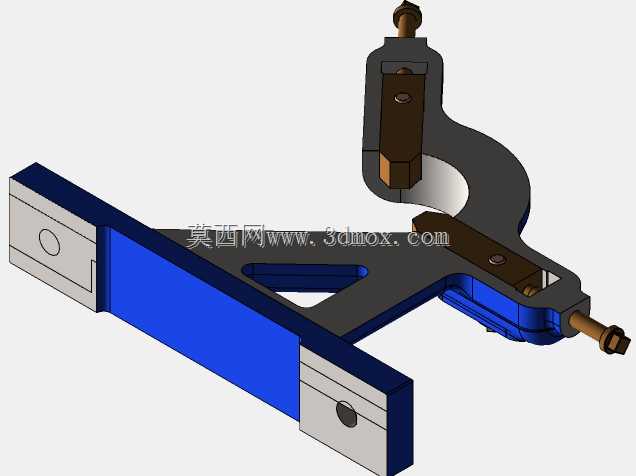

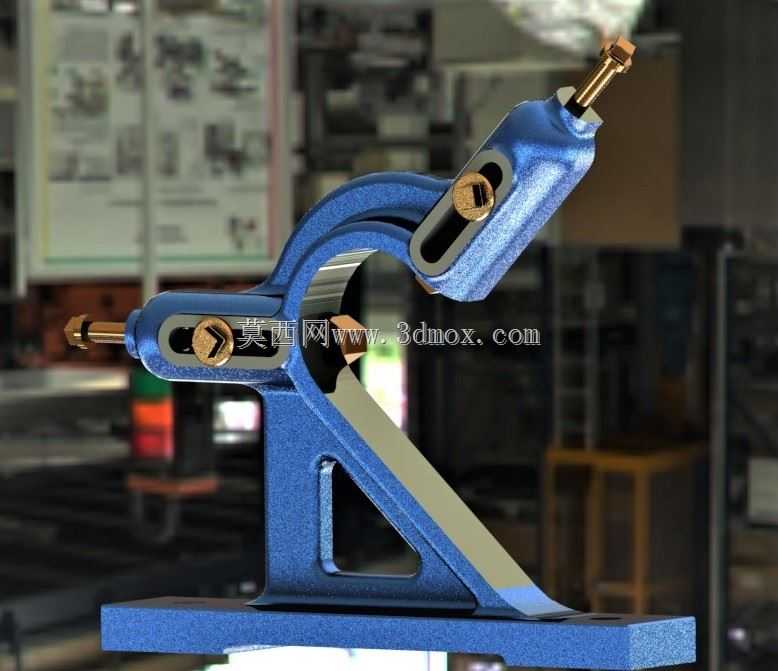

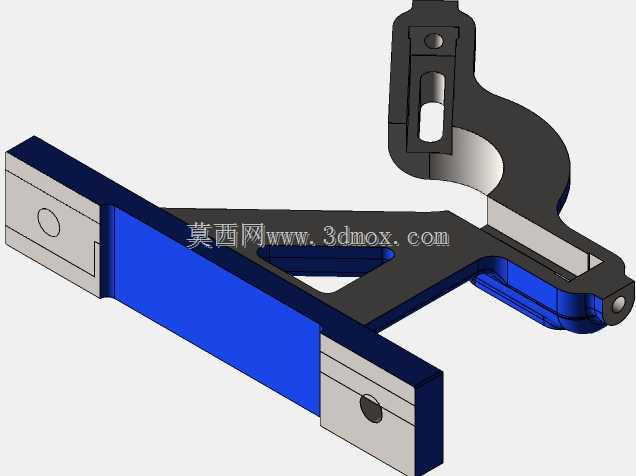

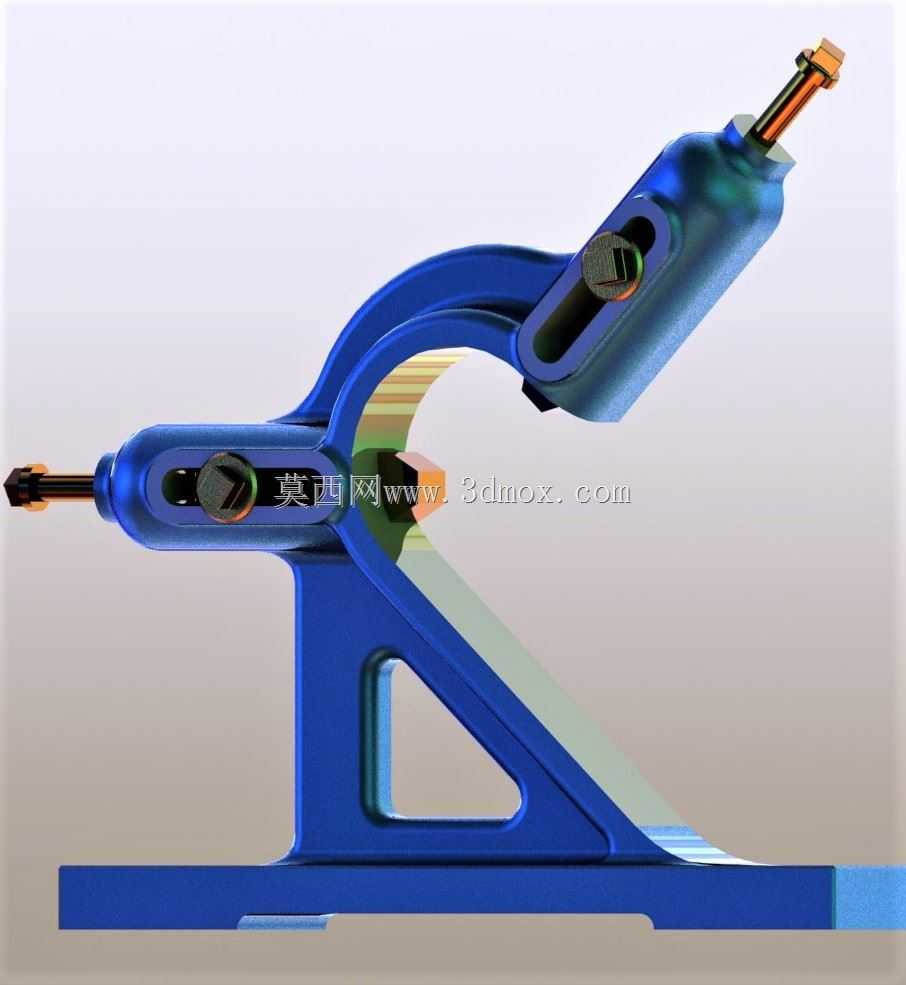

这款手动夹持工装主要适配小型车床的工件辅助装夹场景，在仪表车床、台式小车床的短轴类、盘类零件加工工位上，可作为配套夹具完成工件的快速定位与夹紧，弥补车床自带卡盘对异形小工件装夹行程不足的问题，也可在钳工划线、小型零件修磨工位作为独立夹持装置使用。从结构设计来看，整体采用C型开式铸钢基座作为承载主体，基座底部预留了两个平行的T型槽安装位，可直接适配车床工作台的标准T型槽螺栓安装，安装边界宽度控制在180mm范围内，基座总高度120mm，不会干涉车床刀架的正常走刀行程，开式的C型结构留出了足够的工件操作空间，可容纳最大直径80mm的盘类工件穿过夹持位。夹持执行端采用双铰接摇杆结构，操作手柄设置在装置侧上方，扳动手柄时通过内部的偏心轮结构带动压头直线进给，压头前端预留了可更换夹头的安装接口，可根据工件外形更换V型块、平压头、圆弧夹头等不同端头，适配圆柱、方形、异形截面工件的夹持需求，夹紧行程可达25mm，无需频繁调整基座位置即可完成一定尺寸范围内的工件装夹。设计过程中特意将铰接销轴的位置做了偏置处理，夹紧到位后可形成机械自锁，即使加工过程中出现振动也不会出现松夹问题，无需额外增加锁紧机构，操作时单次扳动即可完成夹紧或松开动作，相比传统螺旋压紧结构装夹效率提升60%以上。基座侧面设置了行程限位块，可限制压头的最大伸出距离，避免操作时压头超出行程损坏内部铰接结构，压头与摇杆的连接部位采用间隙配合的铜套作为滑动轴承，长期使用磨损后可单独更换铜套，降低维护成本。整体结构没有采用复杂的液压、气动元件，纯机械结构的可靠性更高，在无气源、小批量加工的维修车间、教学实训车床场景下适用性更强，所有外露的转动部位都做了倒角处理，避免操作时划伤操作人员，基座表面做了喷塑处理，可抵御车间切削液、润滑油的腐蚀，延长工装的使用寿命。在实际加工场景中，这款工装可配合车床卡盘完成长轴类零件的中间部位辅助支撑，也可单独装夹小型零件进行端面车削、倒角、切槽等工序，装夹后工件的同轴度误差可控制在0.02mm以内，能够满足普通精度等级零件的加工要求。
