V型螺杆压紧式圆轴工件夹持装置

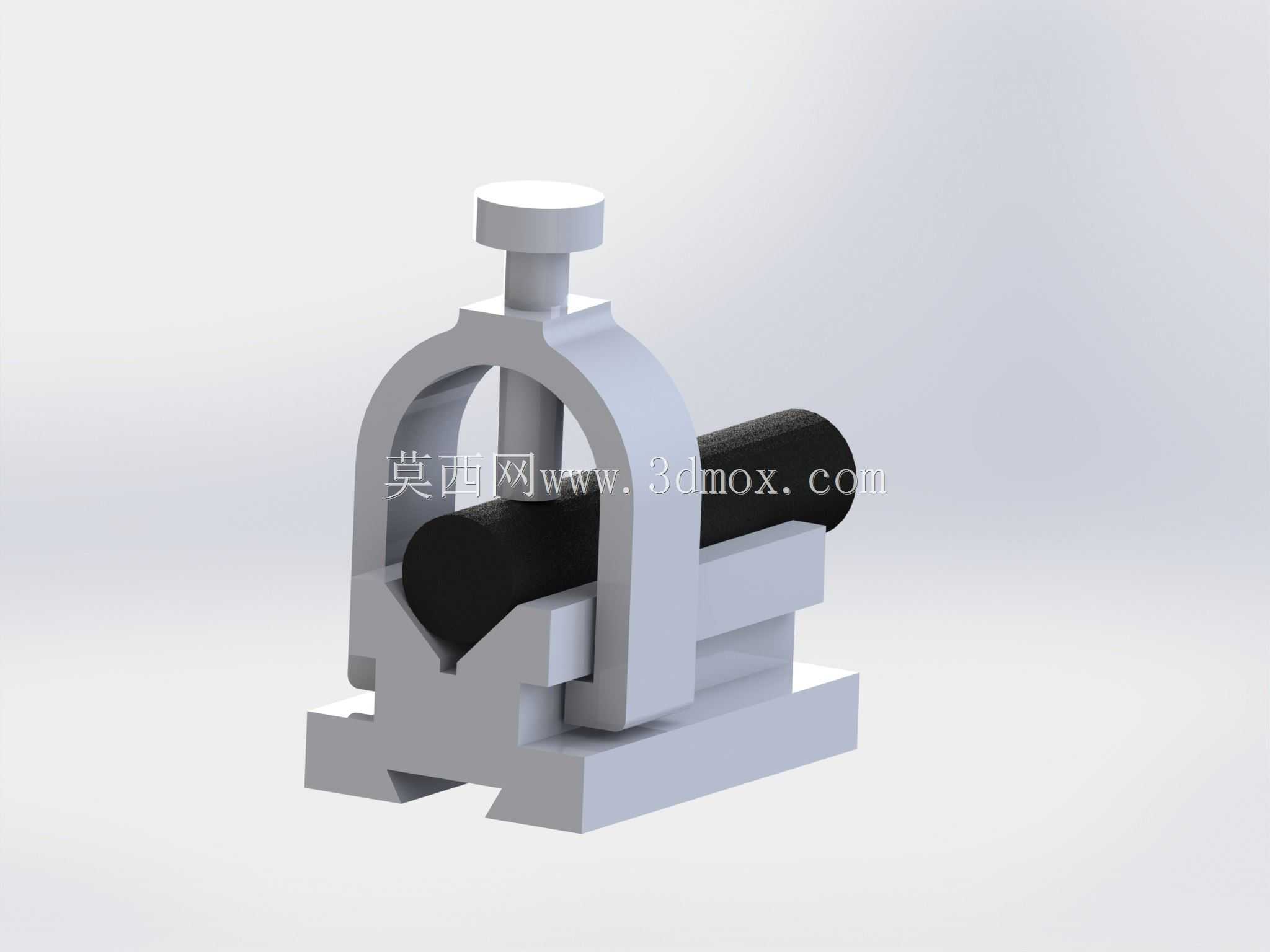

这款夹持装置主要面向机加工工序里的圆轴类工件装夹需求，常见于普通车床、外圆磨床的辅助工位，也可在钳工划线、工件检测环节作为固定支座使用，适配小批量多规格的轴类零件加工场景，能替代部分专用夹具的装夹功能，降低零散加工的工装准备成本。装置底部为带定位缺口的矩形基座，安装时可通过基座两侧的凸台卡入机床工作台的T型槽内，也可直接通过压板压紧基座平面完成固定，基座底面的平面度公差控制在0.02mm以内，保证装夹后整体的定位基准稳定，不会出现装夹倾斜导致的加工误差。核心夹持部分采用固定V型块搭配活动压块的结构，V型块的夹角为90度，可适配直径在一定范围内的圆柱类工件，无论是光轴、带台阶的轴段还是小型圆柱毛坯，都能通过V型面实现自动对中，无需额外调整工件的中心位置，对中精度可控制在0.01mm级别，能满足多数常规机加工的同轴度要求。压紧执行部分采用顶部螺杆旋压结构，螺杆顶端设置滚花旋钮，操作人员无需额外工具即可手动旋紧，螺杆下端连接弧形压头，压头与工件接触的面做了圆弧适配处理，压紧时不会在工件表面压出明显伤痕，同时弧形接触面能增大与工件的接触面积，避免压紧力集中导致的工件变形，螺杆的行程预留了足够的调节空间，可覆盖适配范围内所有直径规格的工件装夹。装置的框架部分采用拱形龙门结构，两侧支撑臂与基座为一体式结构设计，整体刚性充足，压紧过程中框架形变量极小，能承受较大的切削力冲击，不会出现装夹松动的情况。活动压块与框架之间设置了导向槽，压块仅能沿垂直方向上下移动，旋紧螺杆时不会出现压块偏转的问题，保证压紧力始终垂直作用在工件中心位置，避免工件受侧向力出现位移。在实际使用场景中，这类夹具常配合钻床使用，完成轴类工件的径向孔加工，也可在焊接工序中固定圆管类工件，保证对接位置的同轴度，相比通用台虎钳，其V型定位的对中性更适配圆柱类工件，装夹效率更高，且不会夹伤工件的已加工表面。设计时充分考虑了操作便利性，螺杆的螺距选择适中，既保证了足够的压紧力，也不会因为螺距过小导致旋紧行程过长，单次装夹的操作时间可控制在十秒以内，适合频繁拆装工件的加工场景。基座的整体尺寸适配多数中小型机床的工作台安装空间，不会占用过多的工作台面，同时预留了足够的操作空间，方便操作人员调整工件位置、清理加工切屑。
