本田车型专用方形法兰式定位固定支座

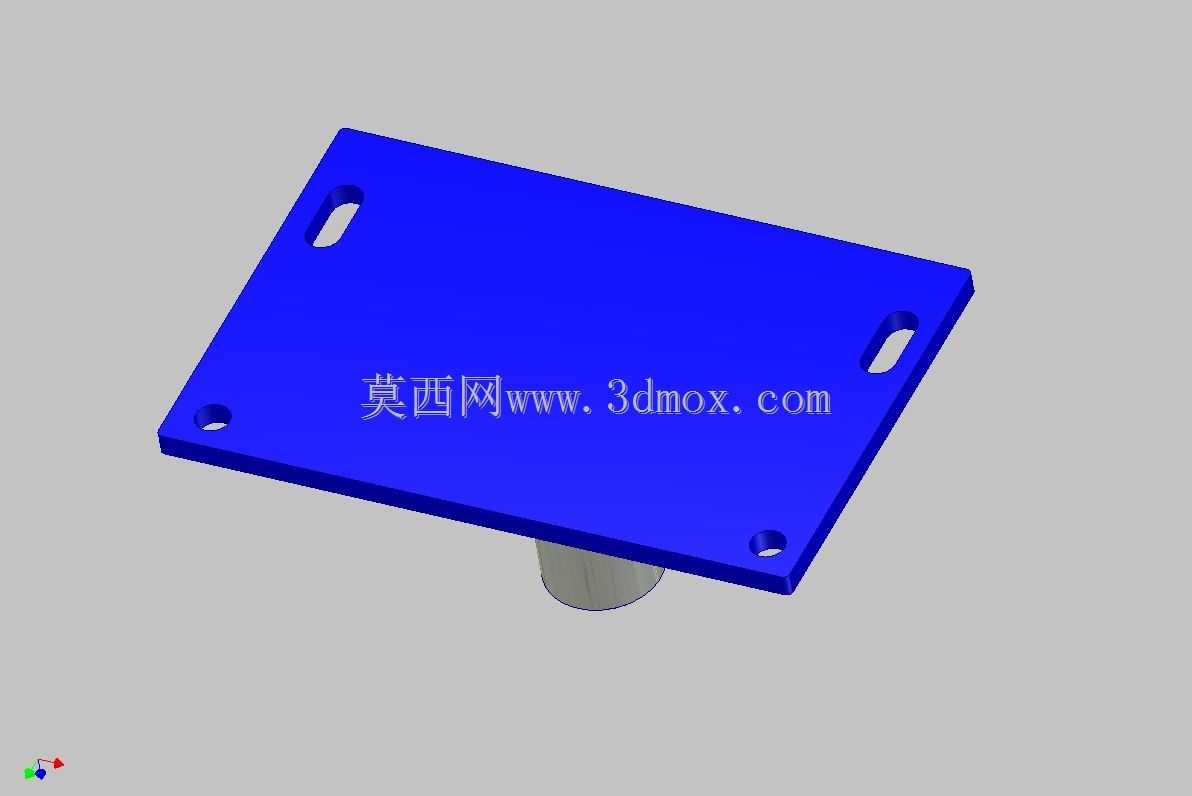

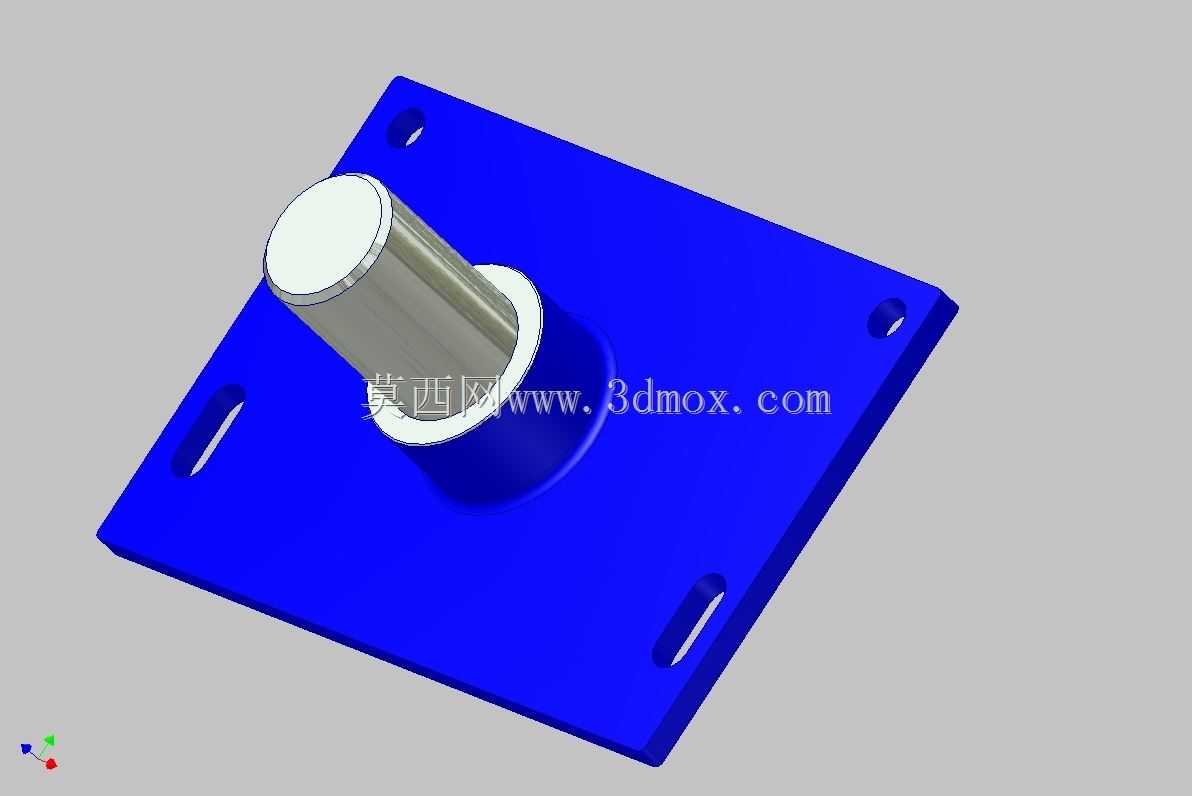

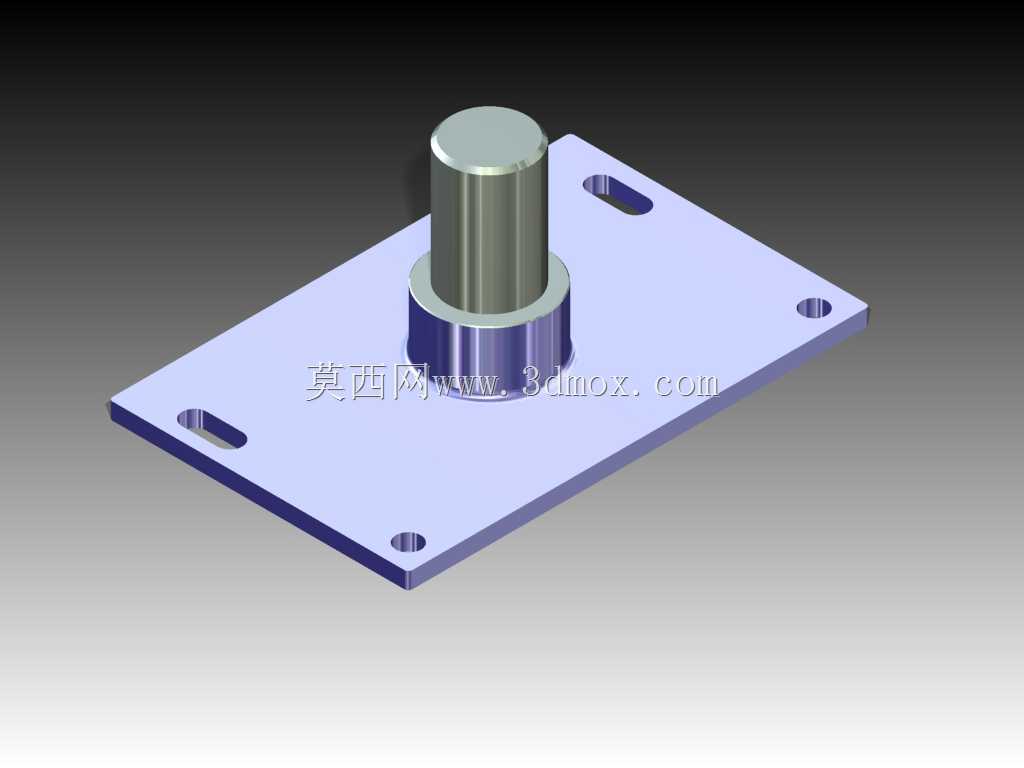

这款固定支座主要应用在本田车型生产线的工位定位、零部件装夹以及售后维修的专用工装场景中，核心作用是为对应位置的轴类部件提供稳定的安装基准，限制部件在车辆运行或装配过程中的径向、轴向窜动，保证配合精度。从结构设计来看，主体采用方形法兰安装板搭配一体式轴套凸台的构型，法兰板上开设了两个圆形通孔与两个长条形腰型孔，腰型孔的设计是为了抵消安装面的加工公差、装配累计误差，允许安装时在腰型孔的长度范围内微调固定位置，降低对安装面的孔位精度要求，提升装配适配性。法兰板的厚度经过受力校核，能够承受轴类部件传递的径向载荷与冲击载荷，不会在长期使用中出现板面翘曲变形；中间的轴套部分与法兰板采用圆弧过渡连接，避免直角位置的应力集中，提升整体结构的抗疲劳强度，轴套内孔与配套轴件采用间隙配合，既保证轴件可以顺利装入，又能控制配合间隙在合理范围，避免运行中出现旷量。安装边界方面，方形法兰的四个角做了小倒角处理，避免安装时锐边划伤操作人员或周边零部件，整体安装占用空间紧凑，不需要额外预留过大的操作空间，适配本田车型对应位置的狭小安装腔体。设计过程中优先考虑了装配便利性与长期使用的可靠性，没有多余的冗余结构，所有结构特征都服务于定位固定的核心功能：轴套顶端的平面可以作为轴向定位的基准面，装配时轴件的轴肩贴合该平面即可完成轴向位置定位，不需要额外调整轴向尺寸；法兰板的安装孔位布局匹配本田车型对应安装点的原生孔位，不需要对原车结构做打孔、焊接等改装，直接通过紧固件即可完成固定，既适用于整车量产装配线的工装定位，也可用于售后维修环节的部件更换固定，甚至可以适配同平台其他车型的相近安装位置，只要轴径与安装孔位匹配即可通用。在受力层面，轴套与法兰的连接位置做了局部加厚处理，应对车辆行驶过程中产生的振动与交变载荷，避免连接位置出现断裂失效，表面的蓝色涂装是工装类部件常用的防护涂层，起到防锈、耐磨的作用，同时便于在装配过程中快速识别部件位置，提升装配效率。
