蒸汽喷射重启式管路控制阀结构设计

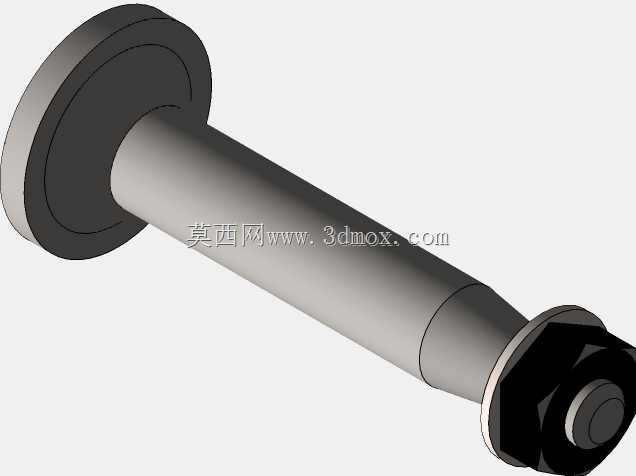

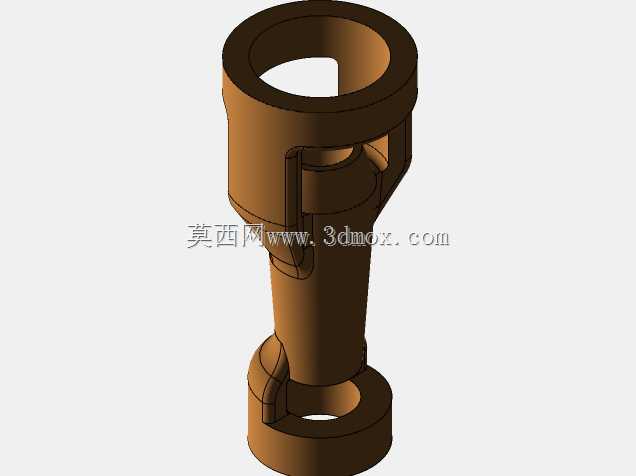

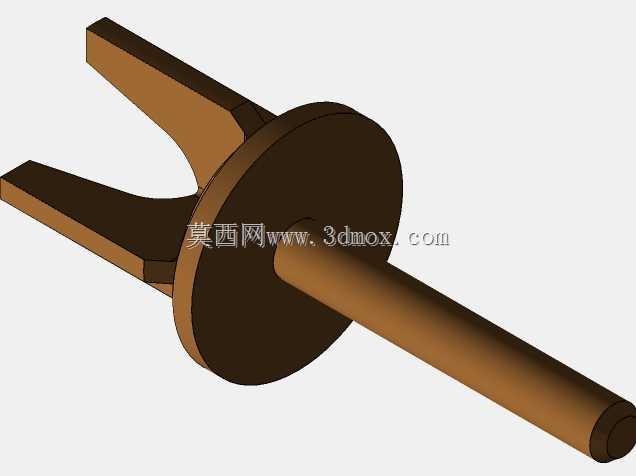

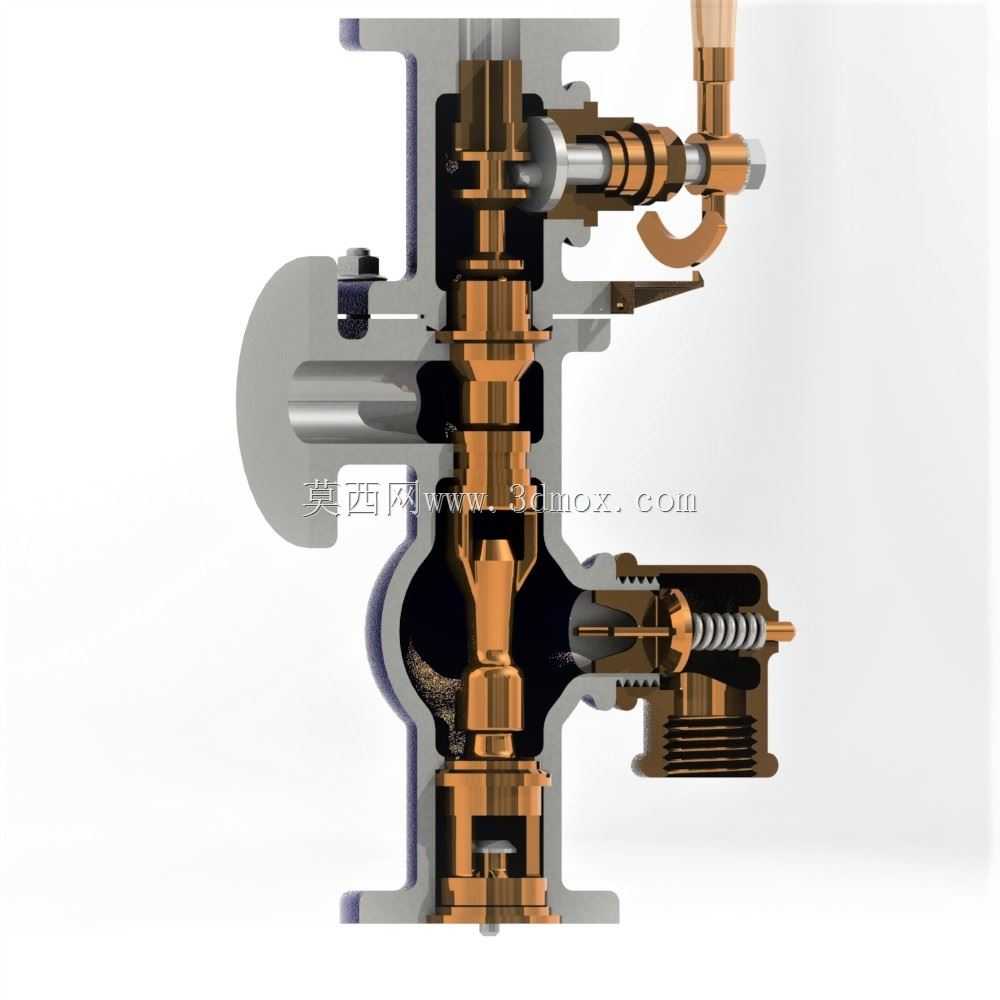

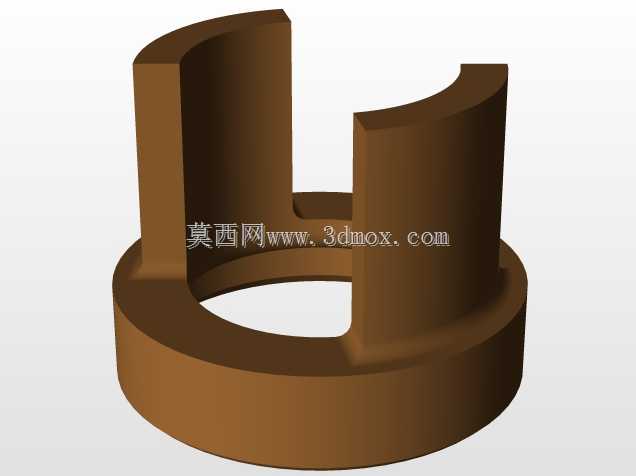

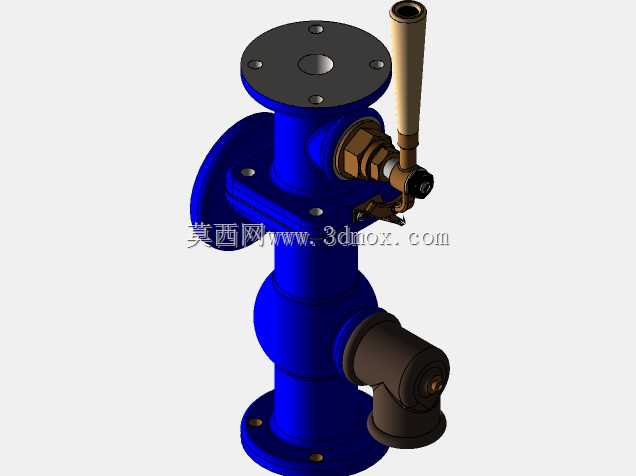

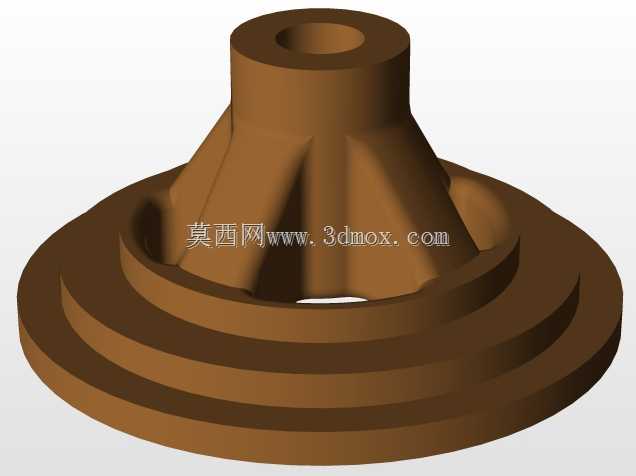

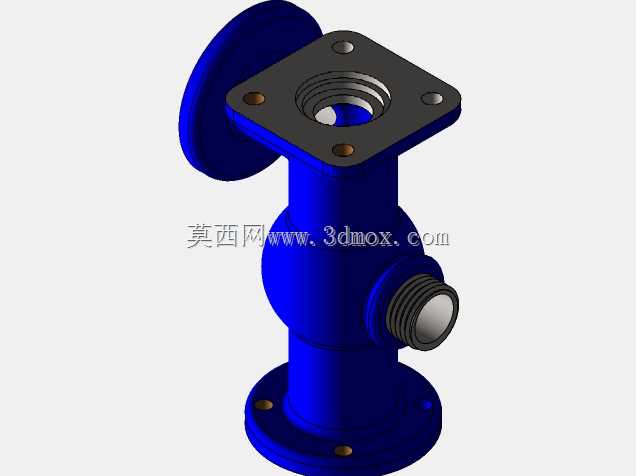

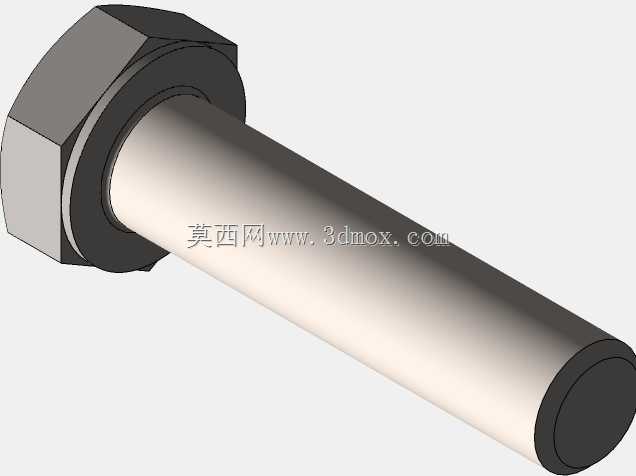

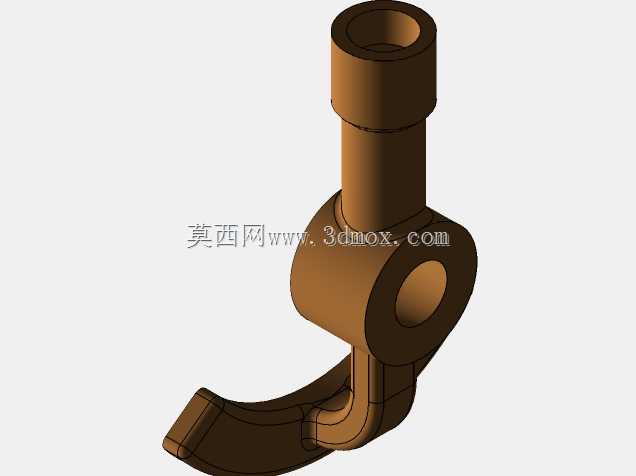

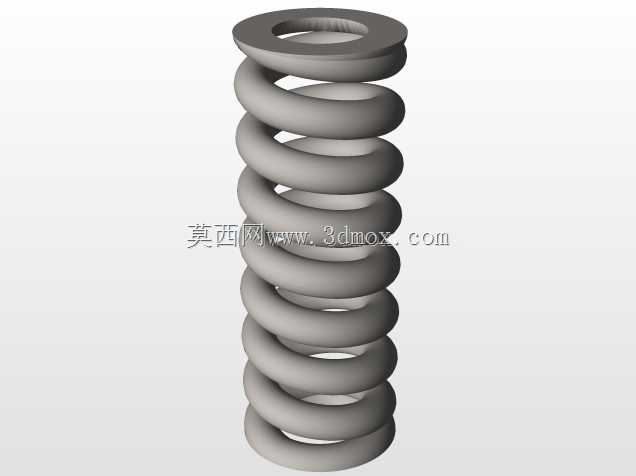

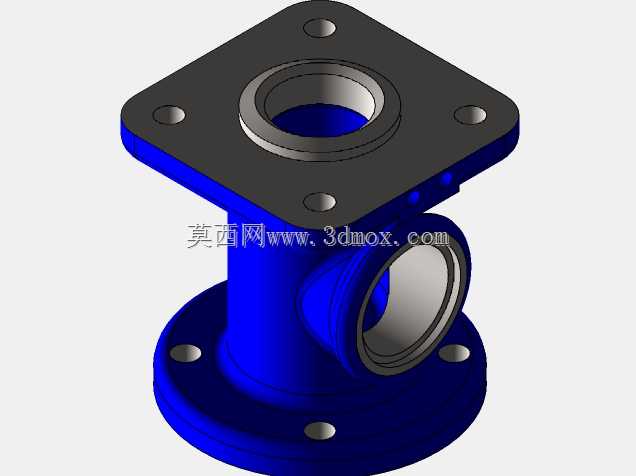

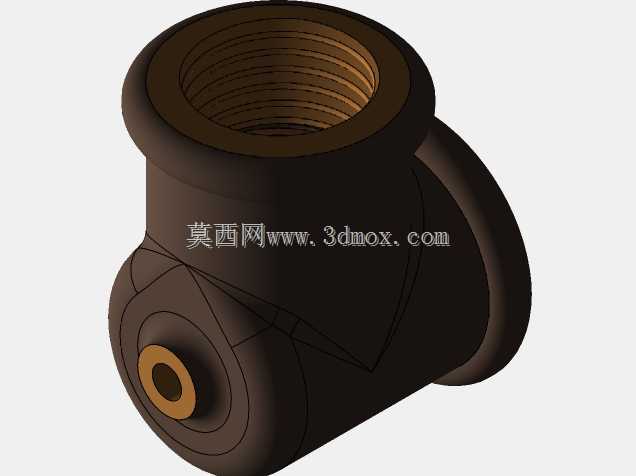

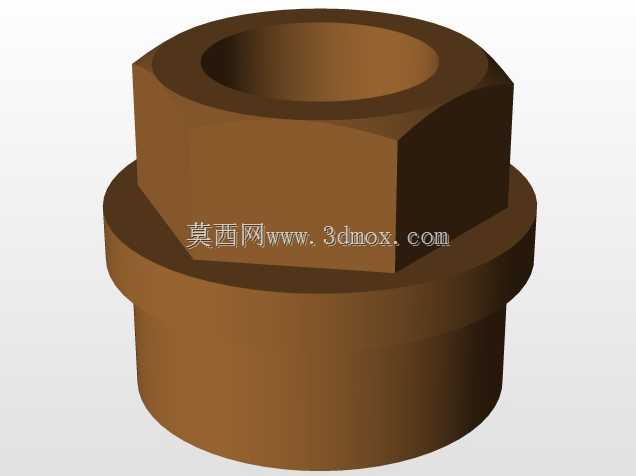

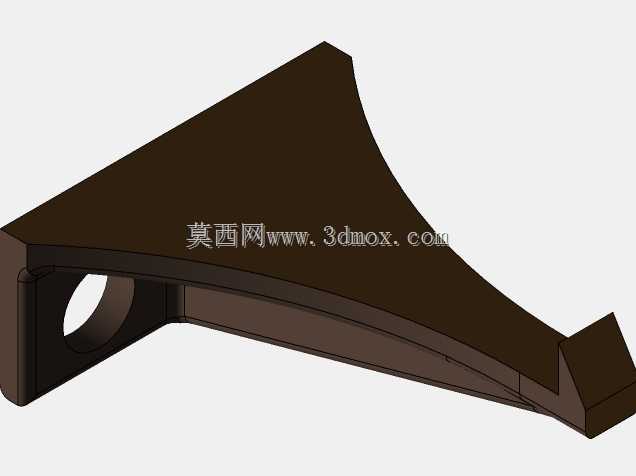

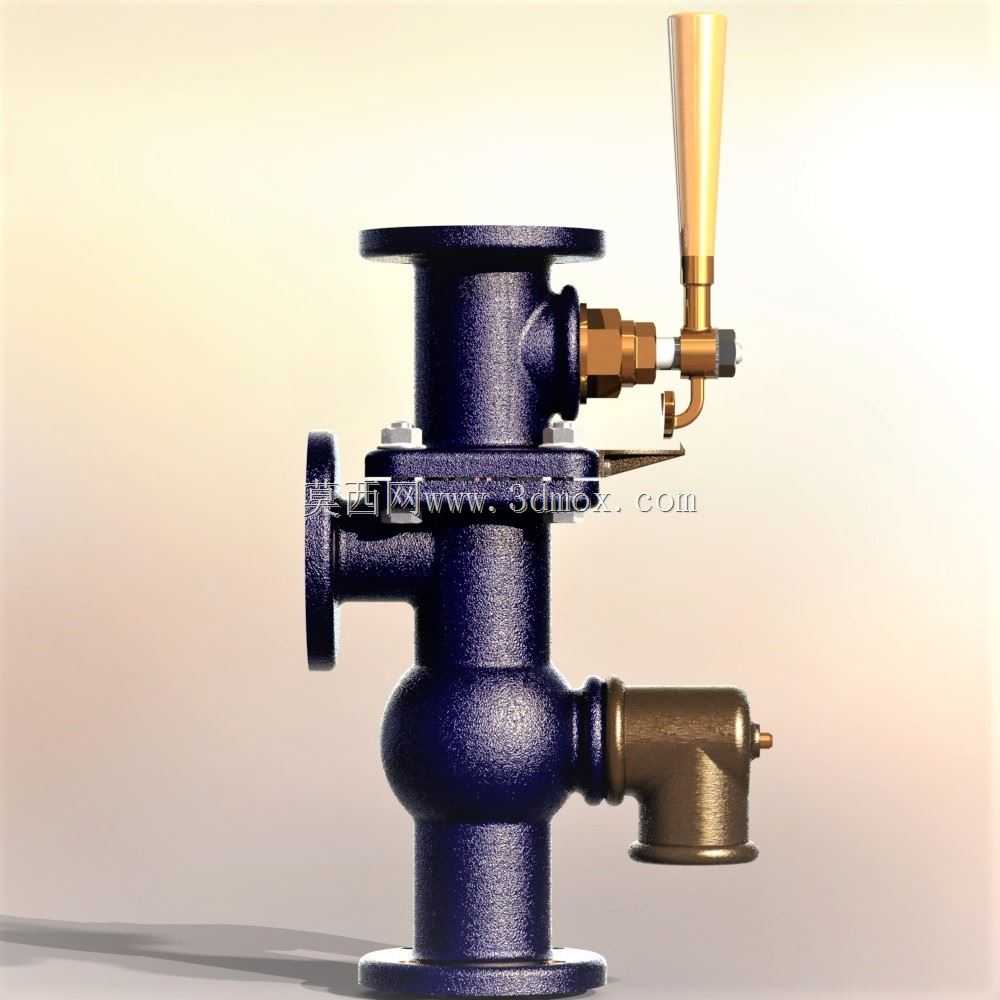

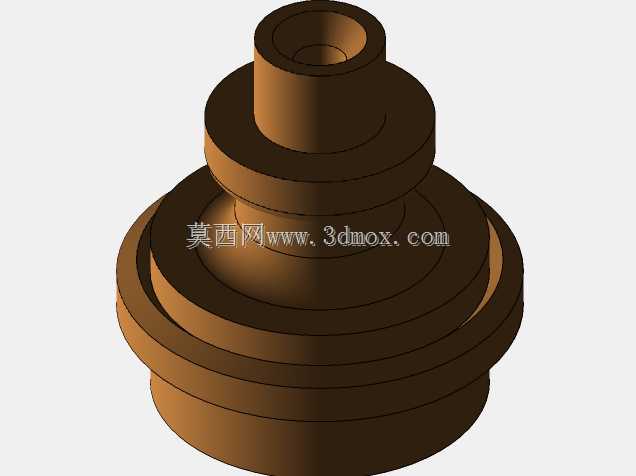

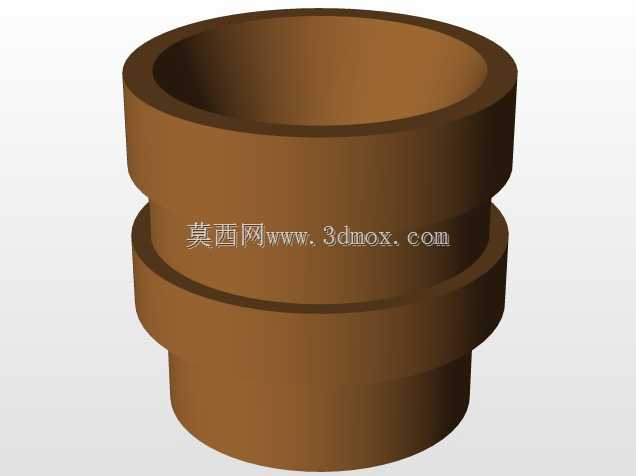

在工业蒸汽输送管网、锅炉配套管路、化工蒸汽换热系统的实际运维场景中，蒸汽管路的压力波动、冷凝水滞留很容易造成管路通断异常，传统的截止阀、止回阀在应对这类工况时，往往需要人工现场操作复位，在高空管廊、密闭设备间这类操作空间受限的场景下，运维效率极低，还容易带来高温蒸汽泄漏的安全隐患。这款带手动重启功能的蒸汽喷射阀，正是针对这类痛点完成的结构设计，核心功能是在蒸汽管路出现压力失稳、通断中断后，可通过侧置的操作手柄完成喷射引流，快速重建管路内的蒸汽压力平衡，实现管路通路的重启恢复，无需拆解管路阀件，也不需要额外外接动力源，完全依靠手动操作配合蒸汽自身的流体动能完成复位动作。从结构设计逻辑来看，主体采用立式三通法兰连接结构，上下端的法兰接口对应蒸汽主管路的垂直安装段，侧部的接口可对接旁通管路或者压力检测支路，底部的腔体为蒸汽扩容腔，能够缓冲蒸汽通入时的压力冲击，避免阀瓣受瞬时高压冲击出现密封面损伤。操作手柄采用加长杠杆式设计，操作力矩经过匹配计算，操作人员仅需施加常规握力即可带动内部的喷射阀芯动作，不需要借助额外的加力杆，适配现场运维的单人操作需求。侧置的铜质喷射组件采用独立模块化设计，与主阀体通过螺纹密封连接，当喷射口出现水垢、杂质堵塞时，可单独拆解该组件进行清理维护，不需要将整个阀体从管路上拆卸下来，大幅降低后期运维的工作量。从安装边界来看，主体法兰的连接尺寸匹配常规工业蒸汽管路的通用法兰标准，安装时仅需保证阀体垂直、操作手柄侧预留不小于200mm的操作空间即可，不需要额外调整现有管路的走向布局，能够直接替换同通径的传统截止阀安装位。阀体主承压部分采用铸铁材质，接触高温蒸汽的密封面做了硬化处理，长期在180摄氏度以下的饱和蒸汽工况下运行，密封面的磨损量能控制在工业阀件的允许范围内，喷射组件采用铜质材质，一方面抗蒸汽氧化腐蚀性能更好，另一方面铜质部件的加工精度更容易保证，喷射口的节流尺寸公差可控制在0.02mm以内，保证喷射引流时的蒸汽流速满足重启压力要求。在实际选型应用中，这款阀件可直接用于中小型锅炉的主蒸汽出口、换热站的蒸汽分配管路、食品加工生产线的蒸汽供气管段，在出现临时停汽、管路冷凝水堵造成的供汽中断时，扳动手柄即可通过高速蒸汽喷射带动管路内的滞留冷凝水排出，快速建立正常的供汽压力，相比传统的拆阀疏堵、人工排气的操作方式，重启操作的时间可缩短80%以上，也能避免操作过程中高温蒸汽喷出造成的人员烫伤风险。建模过程中对各个部件的装配间隙做了精准还原，阀芯的运动行程、密封面的配合余量、法兰连接的螺栓孔位置都严格匹配实际加工的尺寸要求，可直接用于阀件的结构验证、安装模拟以及运维培训的演示场景。
